IT

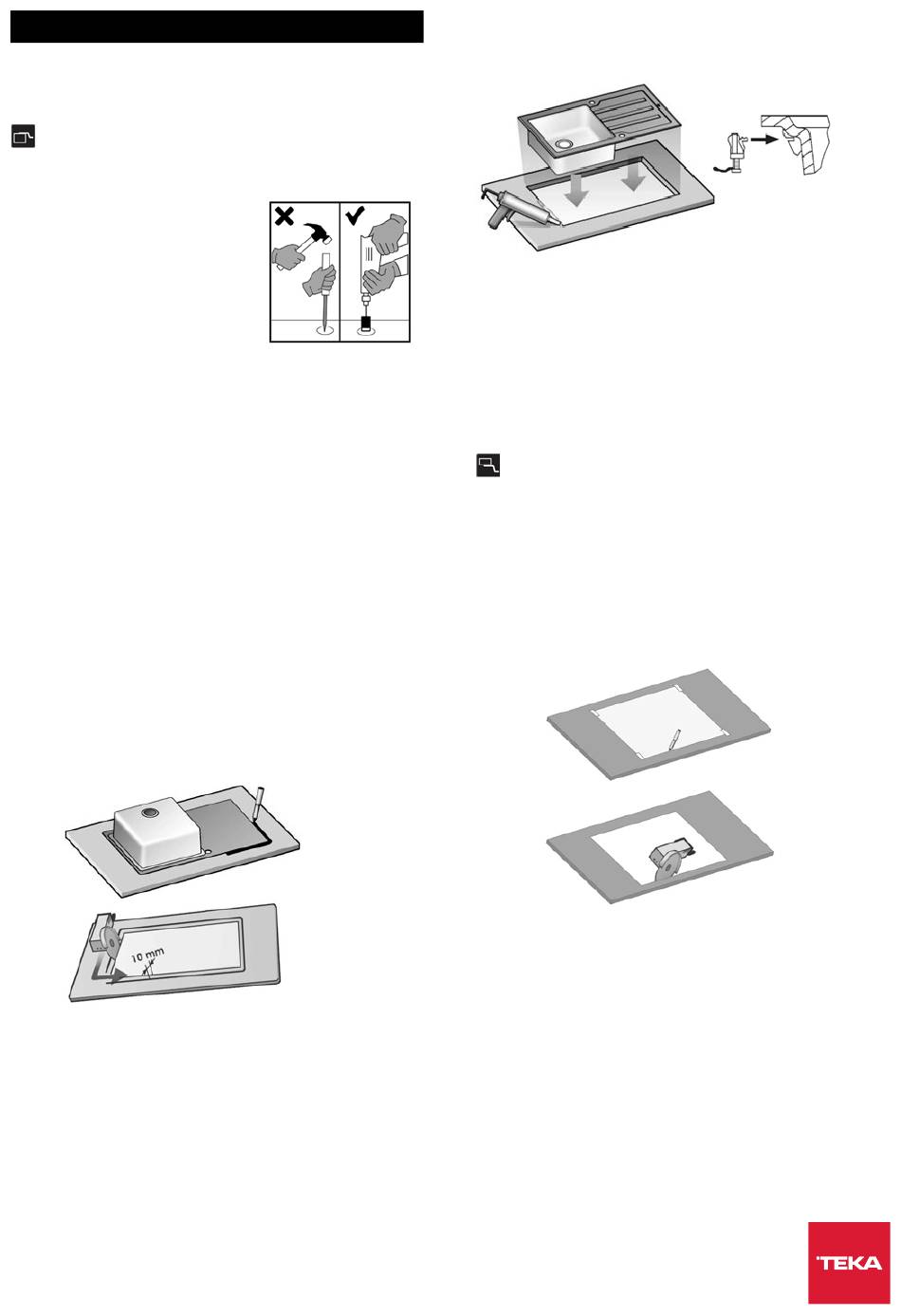

ISTRUZIONI PER IL MONTAGGIO

INCASSO
1. FORATURA PER LA RUBINETTERIA.
Il lavello è predisposto per
l'installazione del rubinetto su
entrambi i lati con un preforo
di Ø 35 mm. Ciò consente
di scegliere il verso di
posizionamento al momento
dell'installazione. Dopo aver
individuato il verso del lavello il completamento
del foro può essere realizzato per mezzo di una
fresa a tazza Ø 35 mm (facilmente reperibile
presso una qualsiasi ferramenta) montata su un
trapano manuale, avendo cura di agire dal lato
non a vista..
2. ORATURA DEL PIANO DI LAVORO PER
L'INSERIMENTO DEL LAVELLO.
Porre il lavello capovolto sul piano di lavoro
dove dovrà essere inserito; segnare sul piano
con una matita il perimetro del lavello usando
come sagoma il lavello stesso. Togliere il lavello
ed eseguire una linea tratteggiata, all'interno
della linea precedentemente segnata, ad una
distanza di 1 cm. Eseguire il taglio con gli appositi
strumenti, utilizzando come riferimento la linea
tratteggiata.
3. INSERIMENTO DEL LAVELLO NEL FORO DEL
PIANO.
Tutti i lavelli sono forniti di ganci pre-montati;
per una corretta installazione procedere come
segue: Disporre un sigillo di silicone trasparente
su tutto il perimetro del lavello che andrà a
contatto con il piano; Controllare che tutte le
staffe dei ganci siano rivolte verso l'interno;
Porre il lavello nel foro del piano e assicurarsi
che sia centrato, successivamente serrare i ganci
mediante le viti di regolazione, partendo dal
centro verso l'esterno in ordine incrociato.
4. INSTALLAZIONE DELLO SCARICO (PILETTE E
SIFONI).
Attenersi alle istruzioni per l'uso allegate agli
accessori di scarico. Eseguire il taglio con gli
appositi strumenti, utilizzando come riferimento
la linea racciata.
SOTTO-TOP
1. FORATURA PER LA RUBINETTERIA.
La foratura andrà effettuata direttamente sul top.
2. FORATURA DEL PIANO DI LAVORO PER
L'INSERIMENTO DEL LAVELLO.
Porre la dima sul piano di lavoro; segnare sul
piano con una matita il perimetro come da dima.
3. INSERIMENTO DEL LAVELLO NEL FORO DEL
PIANO.
Effettuare i fori per le boccole a 27 mm dal
perimetro del foro sul quale andrà posto il lavello,
inserire le boccole. Disporre un sigillo di silicone
trasparente su tutto il perimetro del lavello che
andrà a contatto con il piano; Porre il lavello
nel foro del piano e assicurarsi che sia centrato,
successivamente serrare i ganci mediante le viti,
partendo dal centro verso l'esterno in
ordine incrociato.
