Anker SOLIX Installationsanleitung Seite 16

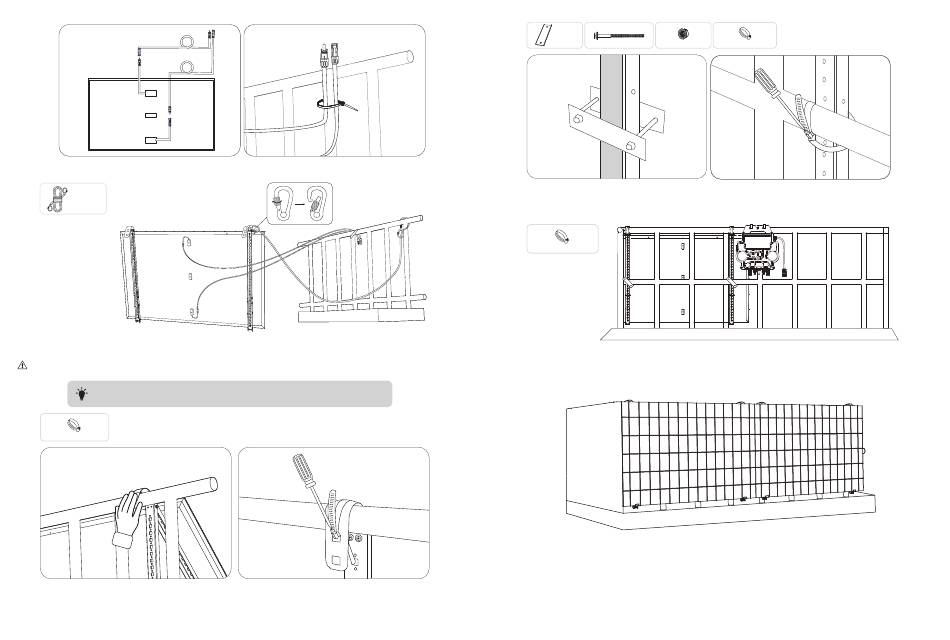

6. Befestigen Sie das Montagehilfsseil an der Halterung und am Balkongeländer. Stellen Sie sicher, dass das Seil straff gespannt ist.
O x1
Hilfsseil für die Montage
7. Hängen Sie das Solarpanel an das Balkongeländer und passen Sie die U-förmigen Träger manuell an die Form des
Balkongeländers an. Sichern Sie dann die U-förmigen Träger mit Edelstahl-Sechskantmuttern mit Flansch.
Halten Sie das Solarpanel fest, bis die U-förmigen Träger mit den Edelstahl-Sechskantmuttern mit Flansch sicher befestigt sind.
·
Ziehen Sie die Edelstahl-Sechskantmuttern mit Flansch im Uhrzeigersinn fest.
·
T
Lösen Sie die Edelstahl-Sechskantmuttern mit Flansch gegen den Uhrzeigersinn.
K x2
304 Schlauchklemmen aus Edelstahl
8. Bringen Sie die Halterungen für das Solarpanel am Balkongeländer an und befestigen Sie sie dann mit Befestigungsklemmen
und Edelstahl-Sechskantmuttern mit Flansch.
*Bei Balkonen mit Geländern können Edelstahl-Sechskantmuttern mit Flansch zur Verstärkung der Platten verwendet werden.
25 DE
G x4 J x4
E x4
Befestigungsklemmen
M6*100 Sechskantschrauben mit Flansch M6 Flanschmuttern
9. Befestigen Sie den Mikrowechselrichter mit Edelstahl-Sechskantmuttern mit Flansch am Balkongeländer.
Hinweis: Die Vorderseite des Mikrowechselrichters (mit dem Anker-Logo) sollte nach außen zeigen.
K x2
304 Schlauchklemmen aus Edelstahl
Prüfen Sie, ob alle Schrauben fest angezogen sind, und schließen Sie die Montage ab.
10. Wiederholen Sie die obigen Schritte, um ein weiteres Solarpanel zu montieren.
11. Verbinden Sie das Solarpanel und den Mikrowechselrichter mit den Verlängerungskabeln des Solarpanels.
Hinweis:
1. Stellen Sie sicher, dass vor diesem Schritt zwei Solarpanele installiert wurden.
2. Dieser Schritt muss bei ausreichender Sonneneinstrahlung erfolgen, damit das Solarpanel den Mikrowechselrichter mit
Strom versorgen kann.
K x2
304 Schlauchklemmen aus Edelstahl
DE 26
