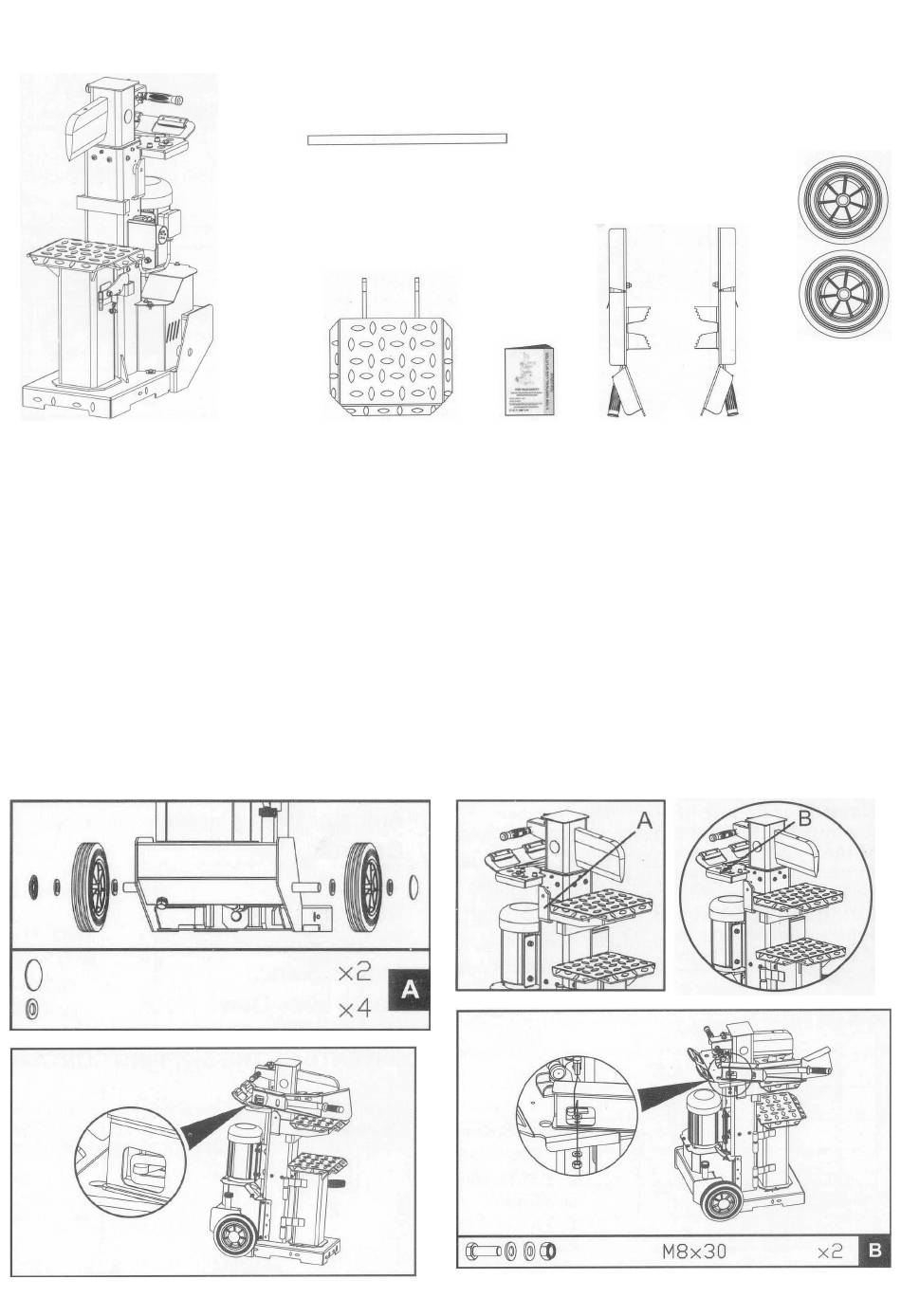

LIEFERUMFANG
AUFBAU UND VORBEREITUNG FÜR DEN BETRIEB
1. Montieren Sie die Räder mithilfe der Achse an den Holzspalter, wie auf dem bild gezeigt. Ziehen Sie die Achse
durch die Löcher im Gehäuse. Die Räder werden jeweils zwischen zwei Unterlegscheiben montiert und mit den
Druckkappen fixiert.
2. Hängen Sie den Spalttisch in die dafür vorgesehene Halterung (A) ein.
3. Schrauben Sie die Mutter von der Schraube (B) ab und nehmen Sie die Schraube heraus.
4. Setzen Sie die Arme so ein, dass die Armaufnahme (wie im Bild gezeigt) in der Metallquerstrebe sitzt.
Setzen Sie nun die Schraube wieder ein und befestigen Sie diese mit der Mutter, sodass der Arm weiterhin
schwenkbar ist und festen Halt hat.
1.
4.
D
A
B
C
2.
5.
- 6 -
E
3.
F
