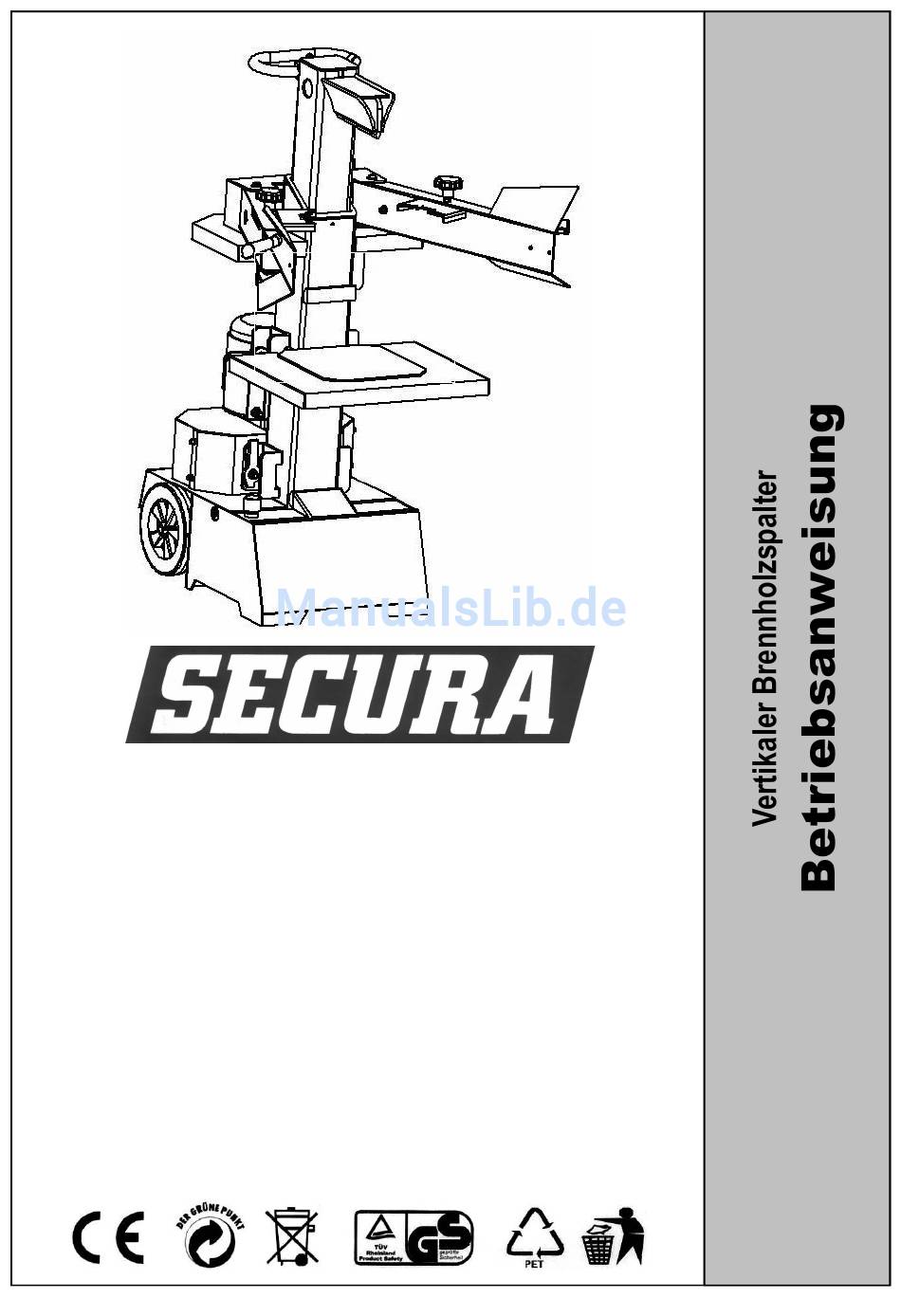

- Seite 1 MODELL: T7-400 (400 V) T7-230 (230 V) LESEN SIE VOR INBETRIEBNAHME DIE KOMPLETTE ANWEISUNG - 1 -...
-
Seite 2: Inhaltsverzeichnis
INHALT Warnungen und Sicherheitshinweise Einsatzbedingungen Technische Daten Elektrische Anforderungen Auspacken Lieferumfang Aufbau und Vorbereitung für den Betrieb Transport des Holzspalters zum Einsatzort Betrieb des Holzspalters Hydrauliköl wechseln Fehlerbehebung Teile WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE MACHEN SIE SICH MIT DEM HOLZSPALTER VERTRAUT Lesen Sie diese Betriebsanweisung und beachten Sie die am Holzspalter angebrachten Aufkleber. -
Seite 3: Warnungen Und Sicherheitshinweise
WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE SICHERHEITSKLEIDUNG TRAGEN Tragen Sie keine weite Kleidung, Handschuhe, Halstücher oder Schmuck ( Ringe, Uhren, Ketten etc. ) . Sie können sich in beweglichen Teilen verfangen. Bei der Arbeit sind elektrisch nicht leitende Handschuhe und rutschsichere Schuhe zu tragen. Tragen Sie bei langem Haar eine schützende Kopfbedeckung. - Seite 4 WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE • VERLETZUNGSGEFAHR Greifen Sie beim Betrieb niemals in den Arbeitsbereich des Holzspalters. Betätigen Sie die Bedienhebel ausschließlich mit den Händen. Niemals Füße, Knie, ein Seil oder sonstige Hilfsmittel verwenden. Achten Sie immer auf die Bewegung des Spaltkeils. Versuchen Sie niemals, den Holzspalter zu beladen, wenn sich das Messer bewegt.
-
Seite 5: Einsatzbedingungen
115 kg ELEKTRISCHE ANFORDERUNGEN Der Holzspalter ist mit einem dreiphasigen 400 Volt / 50Hz ( T7-400) bzw. einphasigen 230 Volt / 50Hz (T7-230) Motor ausgestattet und muss an eine Starkstromsteckdose mit 400V+10% ( T7-400) bzw. Lichtstromsteckdose mit 230V (T7-230) und 50Hz+1Hz angeschlossen werden, die über einen Fehlerstrom-Schutzschalter ( FI-Schalter ) mit einem maximalen Nennfehlerstrom von 0,03A verfügt. -
Seite 6: Lieferumfang
LIEFERUMFANG AUFBAU UND VORBEREITUNG FÜR DEN BETRIEB 1. Sicherungssplint ( A ) ziehen, um Bolzen ( B ) zu entfernen. Eine dünne Schicht Fett auf beide Oberflächen des Bedienhebelschutzes auftragen ( siehe Abbildung ) . Bedienhebel und Schutzvorrichtungsbaugruppe einsetzen. Achten Sie dabei darauf, dass das Ende des Bedienhebels in den Schlitz der Halterung ( C ) passt. Bedienhebel und Schutzvorrichtungsbaugruppe mit Bolzen ( B ) und Sicherungssplint ( A ) sichern. -
Seite 7: Transport Des Holzspalters Zum Einsatzort

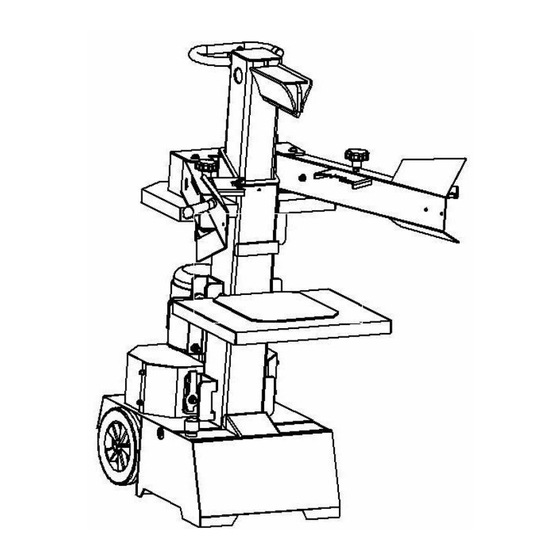

Machen Sie sich mit den Bedienelementen und Merkmalen dieses Holzspalters anhand der Abbildungen vertraut. 1. Transportgriff 2. Spaltkeil 3. Ramme 4. Bedienhebel-Halterung 5. Obere Motorabdeckung 6. Einstellknopf des Holzhalters 7. Verstellbarer Holzhalter 8. Bedienhebel 9. Bedienhebelschutz 10. Vordere Halterung für Spalttisch 11. -
Seite 8: Betrieb Des Holzspalters
Position gehoben werden. Befindet sich der Keil bereits in der höchsten Position, drücken Sie beide Bedienhebel nach unten. Der Spaltkeil sollte sich daraufhin senken. Nur für T7-400: Sollte sich der Keil nach dem Anlaufen des Motors nicht bewegen, stellen Sie den Motor sofort ab und ändern Sie die Drehrichtung des Motors, indem Sie den Phasenwender... - Seite 9 6. Einstellen des Keilhubes: ( 1 ) Bewegen Sie den Spaltkeil in die gewünschte Position. In der obersten Position sollte sich der Spaltkeil etwa 3 cm über dem zu spaltenden Holzabschnitt befinden. ( 2 ) Lassen Sie einen Bedienhebel los oder schalten Sie den Motor ab.
-
Seite 10: Hydrauliköl Wechseln
Sicherung der Stromversorgung prüfen. Motor läuft Verlängerungskabel defekt. Vom Netz trennen, prüfen und austauschen. nicht an 5-adriger Anschluss ( 3 Phasen+N+PE ) mit T7-400: 2,5 mm² Querschnitt -oder- Anschlussleitung nur 4-adrig Zuleitung prüfen lassen! 3 Phasen + PE ( Kein Nulleiter ) -
Seite 11: Schematische Darstellung Der Teile
SCHEMATISCHE DARSTELLUNG DER TEILE - 11 -... - Seite 12 Vertrieb Deutschland GFF Direktversand GmbH Siemensring 13 • 53925 Kall Tel. 02441-992221 • Fax 02441-992222 www.gff-direkt.de - 12 -...
