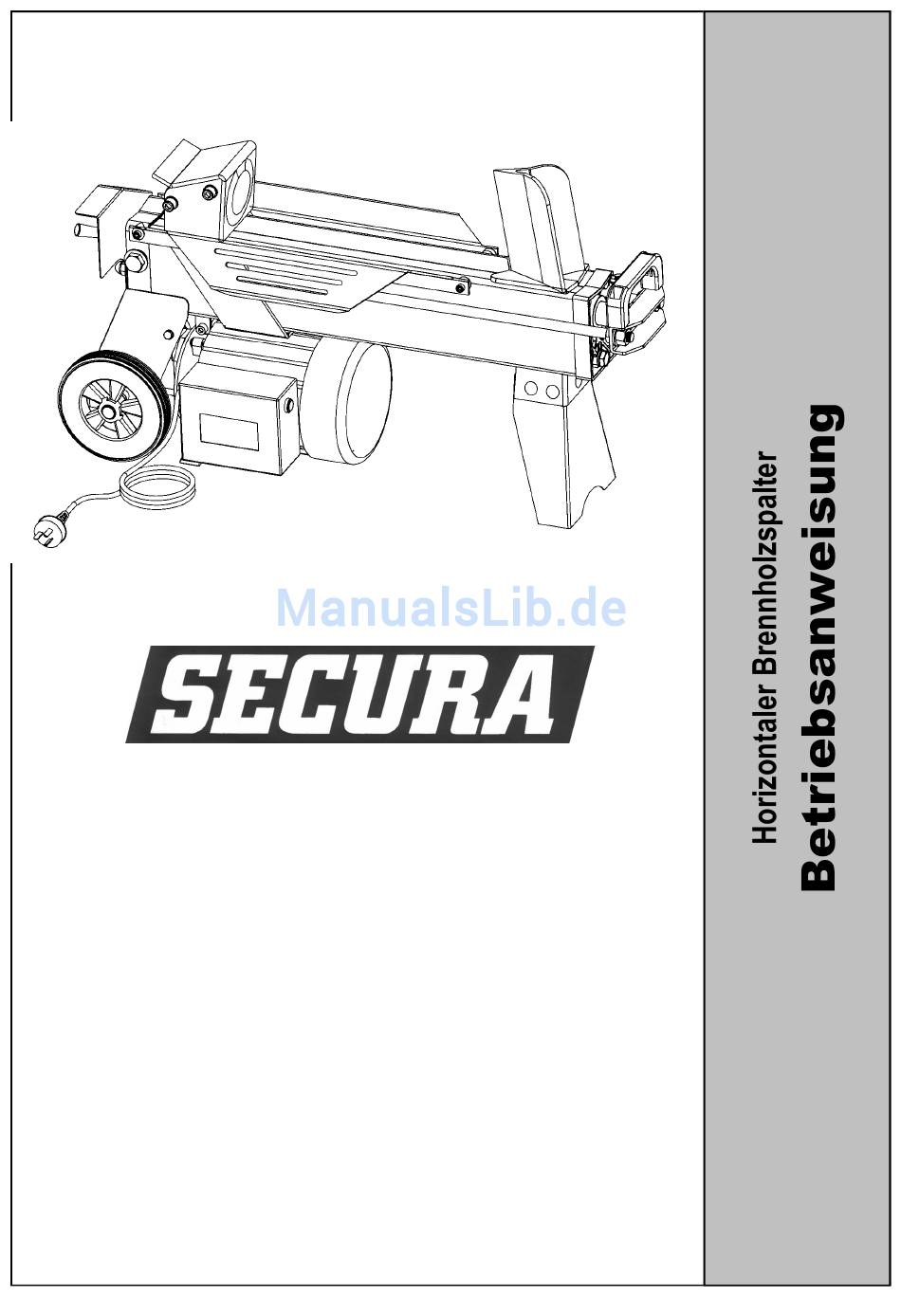

- Seite 1 MODELL: T5-230 LESEN SIE VOR INBETRIEBNAHME DIE KOMPLETTE ANWEISUNG - 1 -...
-
Seite 2: Inhaltsverzeichnis
INHALT Warnungen und Sicherheitshinweise Einsatzbedingungen Technische Daten Elektrische Anforderungen Auspacken Lieferumfang Aufbau und Vorbereitung für den Betrieb Transport des Holzspalters zum Einsatzort Betrieb des Holzspalters Hydrauliköl wechseln Fehlerbehebung Teile WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE MACHEN SIE SICH MIT DEM HOLZSPALTER VERTRAUT Lesen Sie diese Betriebsanweisung und beachten Sie die am Holzspalter angebrachten Aufkleber. -
Seite 3: Warnungen Und Sicherheitshinweise
WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE SICHERHEITSKLEIDUNG TRAGEN Tragen Sie keine weite Kleidung, Handschuhe, Halstücher oder Schmuck ( Ringe, Uhren, Ketten etc. ) . Sie können sich in beweglichen Teilen verfangen. Bei der Arbeit sind elektrisch nicht leitende Handschuhe und rutschsichere Schuhe zu tragen. Tragen Sie bei langem Haar eine schützende Kopfbedeckung. - Seite 4 WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE • VERLETZUNGSGEFAHR Greifen Sie beim Betrieb niemals in den Arbeitsbereich des Holzspalters. Betätigen Sie die Bedienhebel ausschließlich mit den Händen. Niemals Füße, Knie, ein Seil oder sonstige Hilfsmittel verwenden. Achten Sie immer auf die Bewegung des Spaltkeils. Versuchen Sie niemals, den Holzspalter zu beladen, wenn sich das Messer bewegt.
-
Seite 5: Einsatzbedingungen
EINSATZBEDINGUNGEN Dieser Holzspalter wurde für den privaten Bedarf konstruiert. Er wurde für Umgebungstemperaturen zwischen +5 und 40 C und die Installation in einer Höhe von maximal 1000 m über Meeresspiegel konzipiert. Die relative Luftfeuchtigkeit sollte maximal 50% bei 40 C betragen. Er kann bei Umgebungstemperaturen zwischen -25 C und C gelagert werden. -
Seite 6: Aufbau Und Vorbereitung Für Den Betrieb
AUFBAU UND VORBEREITUNG FÜR DEN BETRIEB Schrauben Sie die Stütze an den Holzspalter, heben Sie den Holzspalter an den Griffen an beiden Enden und stellen Sie ihn auf eine 60 – 75 cm hohe, stabile, flache, ebene Arbeitsfläche. Machen Sie sich mit den Bedienelementen und Merkmalen dieses Holzspalters in den Abbildungen vertraut. 1. - Seite 7 BETREIBEN DES HOLZSPALTERS Dieser Holzspalter ist mit einem “ZHB” Steuersystem ausgestattet, das vom Benutzer mit beiden Händen bedient werden muss – Die linke Hand bedient den Hydrauliksteuerhebel, während die rechte den Tastschalter betätigt. Der Holzspalter kommt zum Stillstand, sobald eine Hand von den Bedienelementen genommen wird. Erst nachdem beide Hände von den Bedienelementen genommen wurden, bewegt sich der Holzschieber zurück in die Ausgangsposition.
-
Seite 8: Beseitigen Eingeklemmter Holzabschnitte
BESEITIGEN EINGEKLEMMTER HOLZABSCHNITTE • Lassen Sie beide Bedienelemente los. • Nachdem sich der Holzschieber zurückbewegt hat und in der Ausgangsposition vollständig zum Stillstand ge- kommen ist, legen Sie ein Holzscheit unter den ver- klemmten Holzabschnitt. • Starten Sie den Holzspalter, um das Holzscheit voll- ständig unter den verklemmten Holzabschnitt zu schie- ben. -
Seite 9: Fehlerbehebung
SCHÄRFEN DES KEILS Nach längerer Benutzung des Holzspalters muss der Keil mit einer feinen Feile geschärft werden, wobei etwaige Grate oder gequetschte Stellen in der Schneide zu beseitigen sind. FEHLERBEHEBUNG PROBLEM URSACHE PROBLEMBEHEBUNG Korrektes Einlegen des Holzabschnitts siehe Holzabschnitt ist falsch positioniert. “Betreiben des Holzspalters”. -
Seite 10: Teile
SCHEMATISCHE DARSTELLUNG DER TEILE - 10 -... - Seite 11 Vertrieb Deutschland GFF Direktversand GmbH Siemensring 13 • 53925 Kall Tel. 02441-992221 • Fax 02441-992222 www.gff-direkt.de - 11 -...
