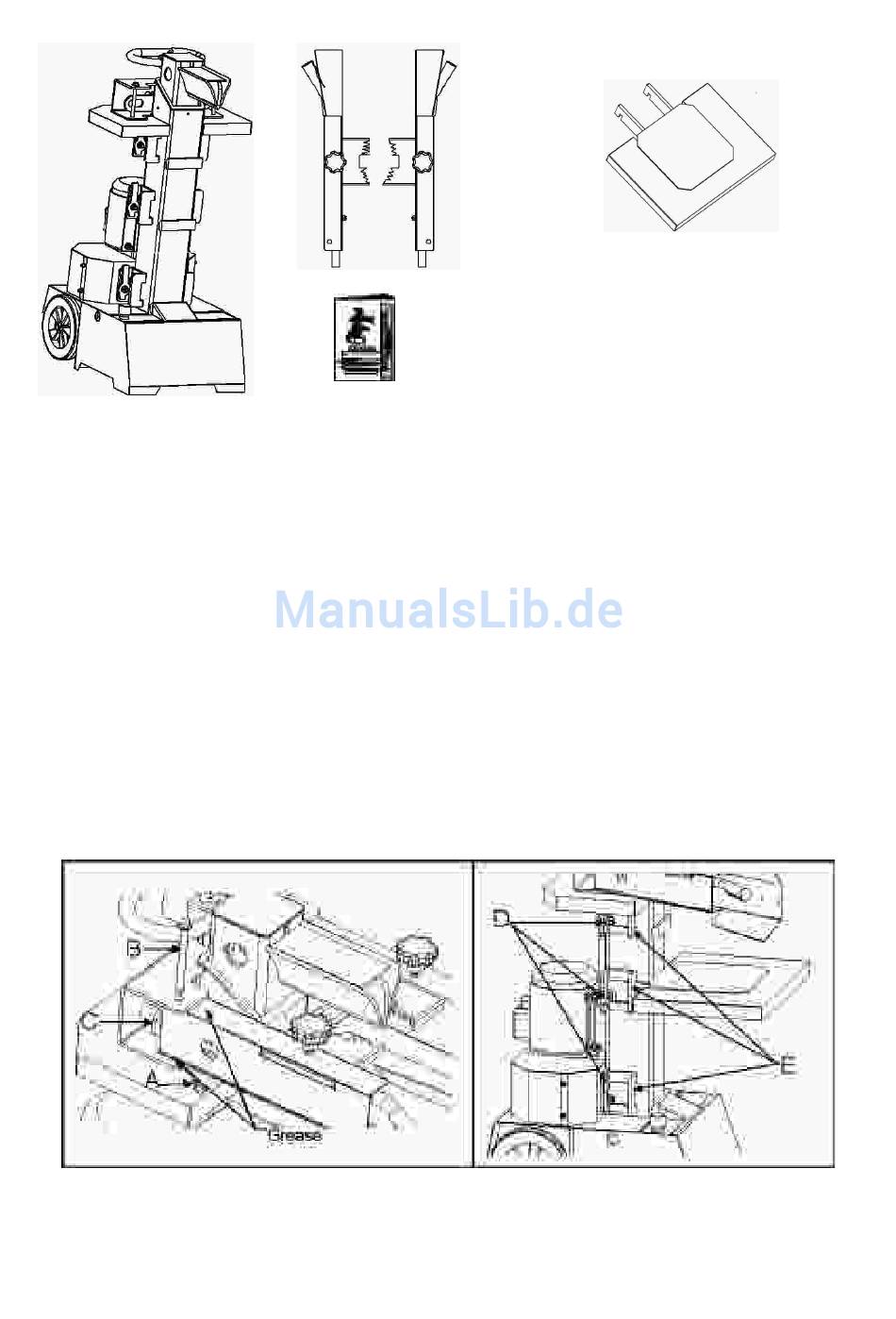

LIEFERUMFANG
A
AUFBAU UND VORBEREITUNG FÜR DEN BETRIEB
1. Sicherungssplint ( A ) ziehen, um Bolzen ( B ) zu entfernen. Eine dünne Schicht Fett auf beide Oberflächen des
Bedienhebelschutzes auftragen ( siehe Abbildung ) . Bedienhebel und Schutzvorrichtungsbaugruppe einsetzen.
Achten Sie dabei darauf, dass das Ende des Bedienhebels in den Schlitz der Halterung ( C ) passt. Bedienhebel
und Schutzvorrichtungsbaugruppe mit Bolzen ( B ) und Sicherungssplint ( A ) sichern. Der Einbau auf der
anderen Seite erfolgt auf die gleiche Weise.
2. Für den Spalttisch sind 3 Einbaupositionen für verschiedene Spaltlängen möglich. Bei jeder Einbauposition stehen
Sicherungshaken ( D ) zu Verfügung. Setzen Sie den Spalttisch in die jeweilige Position ( E ) ein. Drehen Sie
den Sicherungshaken ( D ) auf beiden Seiten um 90 Grad, um den Spalttisch zu sichern.
B
D
- 6 -
C
