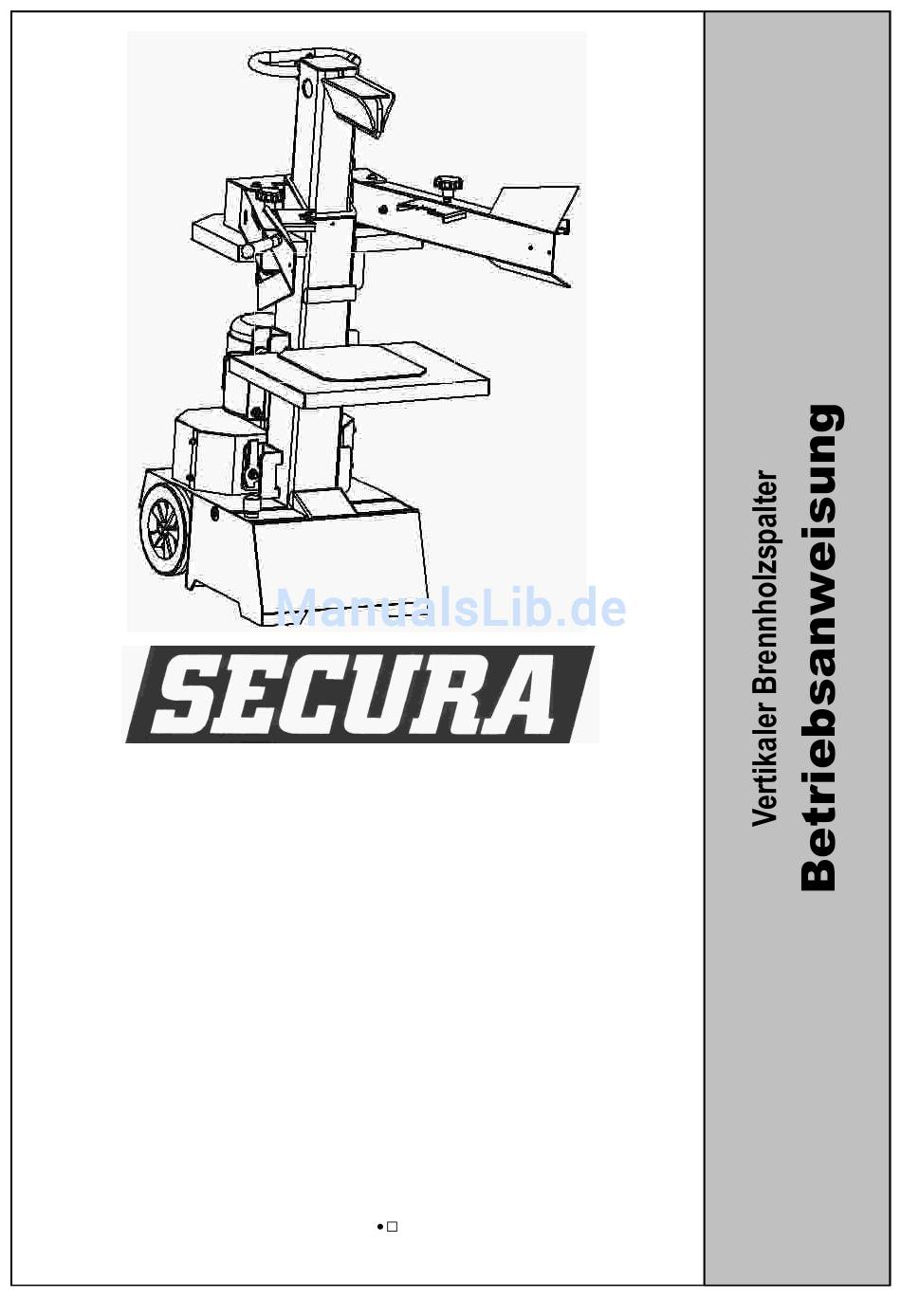

- Seite 1 MODELL: T7-400 (LS7T ) SERIENNUMMER: ( D ie Seriennummer befindet sich auf dem Typenschild ) LESEN SIE VOR INBETRIEBNAHME DIE KOMPLETTE ANWEISUNG Vertrieb Deutschland GFF Direktversand GmbH Siemensring 13 53925 Kall Tel. 02441 - 99 22 21 Fax 99 22 22...
-
Seite 2: Inhaltsverzeichnis
INHALT Warnungen und Sicherheitshinweise Einsatzbedingungen Technische Daten Elektrische Anforderungen Auspacken Lieferumfang Aufbau und Vorbereitung für den Betrieb Transport des Holzspalters zum Einsatzort Betrieb des Holzspalters Hydrauliköl wechseln Fehlerbehebung Teile WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE MACHEN SIE SICH MIT DEM HOLZSPALTER VERTRAUT Lesen Sie diese Betriebsanweisung und beachten Sie die am Holzspalter angebrachten Aufkleber. -
Seite 3: Warnungen Und Sicherheitshinweise
WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE SICHERHEITSKLEIDUNG TRAGEN Tragen Sie keine weite Kleidung, Handschuhe, Halstücher oder Schmuck ( Ringe, Uhren, Ketten etc. ) . Sie können sich in beweglichen Teilen verfangen. Bei der Arbeit sind elektrisch nicht leitende Handschuhe und rutschsichere Schuhe zu tragen. Tragen Sie bei langem Haar eine schützende Kopfbedeckung. - Seite 4 WARNUNGEN UND SICHERHEITSHINWEISE SYMBOLE • VERLETZUNGSGEFAHR Greifen Sie beim Betrieb niemals in den Arbeitsbereich des Holzspalters. Betätigen Sie die Bedienhebel ausschließlich mit den Händen. Niemals Füße, Knie, ein Seil oder sonstige Hilfsmittel verwenden. Achten Sie immer auf die Bewegung des Spaltkeils. Versuchen Sie niemals, den Holzspalter zu beladen, wenn sich das Messer bewegt.
-
Seite 5: Einsatzbedingungen
EINSATZBEDINGUNGEN Dieser Holzspalter wurde für den privaten Bedarf konstruiert. Er wurde für Umgebungstemperaturen zwischen +5 und 40 C und die Installation in einer Höhe von maximal 1000 m über Meeresspiegel konzipiert. Die relative Luftfeuchtigkeit sollte maximal 50% bei 40 C betragen. Er kann bei Umgebungstemperaturen zwischen -25 C und C gelagert werden. -
Seite 6: Lieferumfang
LIEFERUMFANG AUFBAU UND VORBEREITUNG FÜR DEN BETRIEB 1. Sicherungssplint ( A ) ziehen, um Bolzen ( B ) zu entfernen. Eine dünne Schicht Fett auf beide Oberflächen des Bedienhebelschutzes auftragen ( siehe Abbildung ) . Bedienhebel und Schutzvorrichtungsbaugruppe einsetzen. Achten Sie dabei darauf, dass das Ende des Bedienhebels in den Schlitz der Halterung ( C ) passt. Bedienhebel und Schutzvorrichtungsbaugruppe mit Bolzen ( B ) und Sicherungssplint ( A ) sichern. -
Seite 7: Transport Des Holzspalters Zum Einsatzort

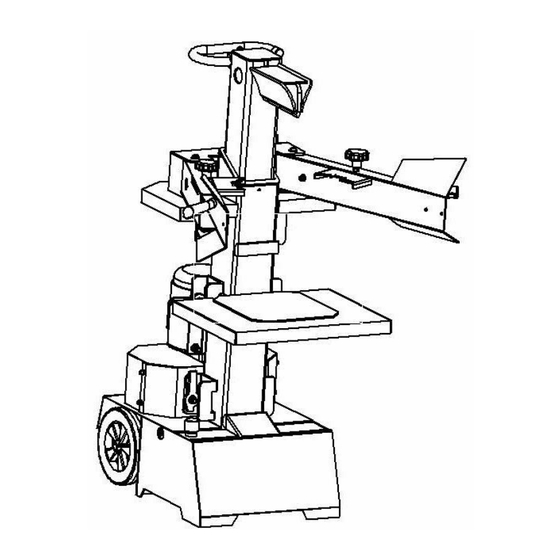

Machen Sie sich mit den Bedienelementen und Merkmalen dieses Holzspalters anhand der Abbildungen vertraut. 1. Transportgriff 2. Spaltkeil 3. Ramme 4. Bedienhebel-Halterung 5. Obere Motorabdeckung 6. Einstellknopf des Holzhalters 7. Verstellbarer Holzhalter 8. Bedienhebel 9. Bedienhebelschutz 10. Vordere Halterung für Spalttisch 11. -
Seite 8: Betrieb Des Holzspalters
BETRIEB DES HOLZSPALTERS 1. Beachten Sie unbedingt die Sicherheitsvorschriften am Anfang dieser Betriebsanweisung. 2. Bereiten Sie die Holzabschnitte zum Spalten vor. Dieser Holzspalter nimmt Holzabschnitte mit einer Länge von bis zu 104 cm auf. Beim Schneiden von Stämmen und großen Stücken sollten diese nicht länger als 100 cm sein. Drei Spalttischpositionen zum Spalten von 59 cm, 78 cm und 104 cm Länge sind möglich. - Seite 9 6. Einstellen des Keilhubes: ( 1 ) Bewegen Sie den Spaltkeil in die gewünschte Position. In der obersten Position sollte sich der Spaltkeil etwa 3 cm über dem zu spaltenden Holzabschnitt befinden. ( 2 ) Lassen Sie einen Bedienhebel los oder schalten Sie den Motor ab.
-
Seite 10: Hydrauliköl Wechseln
HYDRAULIKÖL WECHSELN Das Hydrauliksystem ist ein geschlossenes System mit Öltank, Ölpumpe und Steuerventil. Überprüfen Sie den Ölstand regelmäßig. Durch einen zu niedrigen Ölstand kann die Ölpumpe beschädigt werden. Der Ölstand sollte ca. 1 - 2 cm unter der Oberseite des Öltanks liegen. Das Öl sollte einmal jährlich vollständig gewechselt werden. -
Seite 11: Schematische Darstellung Der Teile
SCHEMATISCHE DARSTELLUNG DER TEILE - 11 -... - Seite 12 - 12 -...
