Elektrischer Anschluß
Das Gerät darf nur an ein Stromnetz mit 230 Volt
Wechselstrom
angeschlossen
werden.
Zum
Anschluß genügt eine Schutzkontaktsteckdose, sie
muß vorschriftsmäßig installiert sein, nur dann ist
die
aus
Sicherheitsgründen
erforderliche
Schutzerdung gewährleistet.

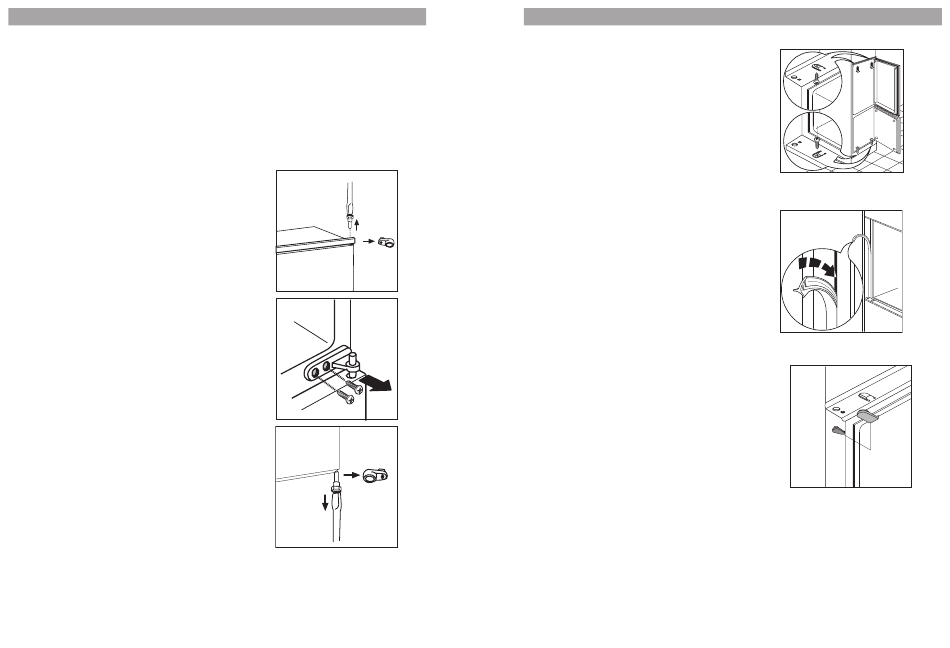

Türanschlagwechsel
Sollte der Aufstellort oder die Bedienbar-keit einen
Türanschlagwechsel von rechts nach links erfor-
dern, gehen Sie wie folgt vor:
-
Obere
Scharnierstift
abschrauben
Kunstoffteil entfernen.
-
Obere Tür abnehmen.
-
Mittleren Scharnier abschrauben und auf
gegenüberliegende
Seite
montieren.
(Befestigungslöcher sind mit Blindstopfen
abgedeckt).
-
Obere Tür mit Kunststoffteil wieder einsetzen
und mit Scharnierstift auf gegenüberliegende
Seite befestigen.
-
Untere
Scharnierstift
abschrauben
Kunstoffteil entfernen und auf gegenüberlie-
gende Seite wieder anmontieren.
Schrauben für die Scharnierfunktion auf
Festsitz überprüfen.
Überprüfen Sie nach dem Türanschlagwechsel
unbedingt, daß die Tür einwandfrei schließt
und die Dichtung am Gehäuse anliegt.
12
und
und
Aufstellung
Einbau des Gerätes in die
Schranknische
Gerät in die Nische einschieben, bis die
Anschlagleisten oben und unten am Möbel anlie-
gen und es mit der Türoffnungsseite bündig an die
Nischenseitenwand anstellen.
Türen öffnen und Gerät gegenüber der Scharnier-
seite an die Möbelseitenwand anrücken. Gerät mit
den 4 beiliegenden Schrauben befestigen.
Fugenabdeckprofil oben um die Winkeldicke aus-
schneiden, auf Länge schneiden und zwischen
Gerät und Möbelseitenwand eindrücken.
In die Befestigungs- und Scharnierlöcher beilie-
gende Abdeckkappen (B) eindrücken.
PR170
PR163
B
D726
13
