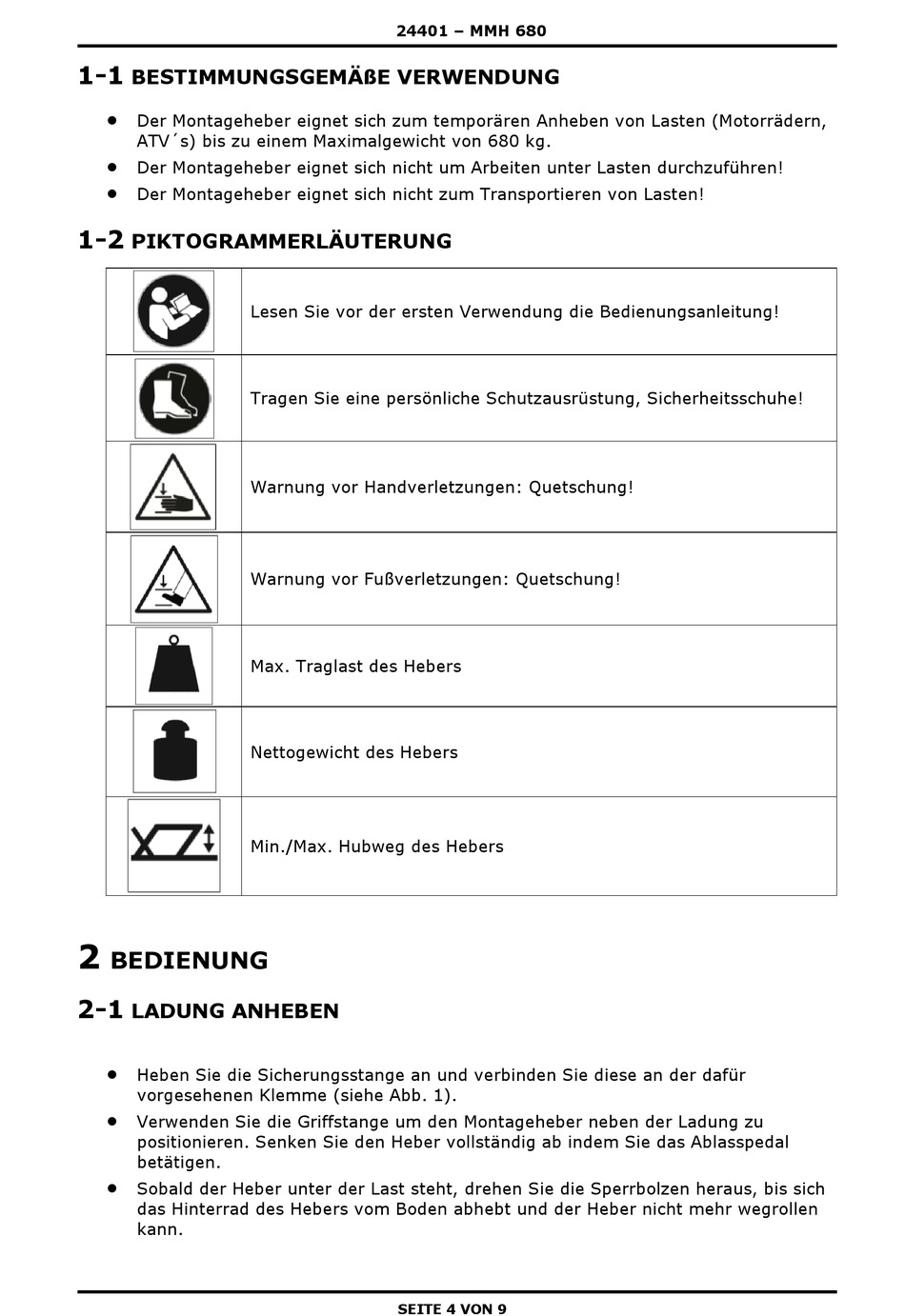

1-1
BESTIMMUNGSGEMÄßE VERWENDUNG
Der Montageheber eignet sich zum temporären Anheben von Lasten (Motorrädern,
ATV´s) bis zu einem Maximalgewicht von 680 kg.
Der Montageheber eignet sich nicht um Arbeiten unter Lasten durchzuführen!
Der Montageheber eignet sich nicht zum Transportieren von Lasten!
1-2
PIKTOGRAMMERLÄUTERUNG
2
BEDIENUNG
2-1
LADUNG ANHEBEN
Heben Sie die Sicherungsstange an und verbinden Sie diese an der dafür
vorgesehenen Klemme (siehe Abb. 1).
Verwenden Sie die Griffstange um den Montageheber neben der Ladung zu
positionieren. Senken Sie den Heber vollständig ab indem Sie das Ablasspedal
betätigen.
Sobald der Heber unter der Last steht, drehen Sie die Sperrbolzen heraus, bis sich
das Hinterrad des Hebers vom Boden abhebt und der Heber nicht mehr wegrollen
kann.
24401 – MMH 680
Lesen Sie vor der ersten Verwendung die Bedienungsanleitung!
Tragen Sie eine persönliche Schutzausrüstung, Sicherheitsschuhe!
Warnung vor Handverletzungen: Quetschung!
Warnung vor Fußverletzungen: Quetschung!
Max. Traglast des Hebers
Nettogewicht des Hebers
Min./Max. Hubweg des Hebers
SEITE 4 VON 9
