3

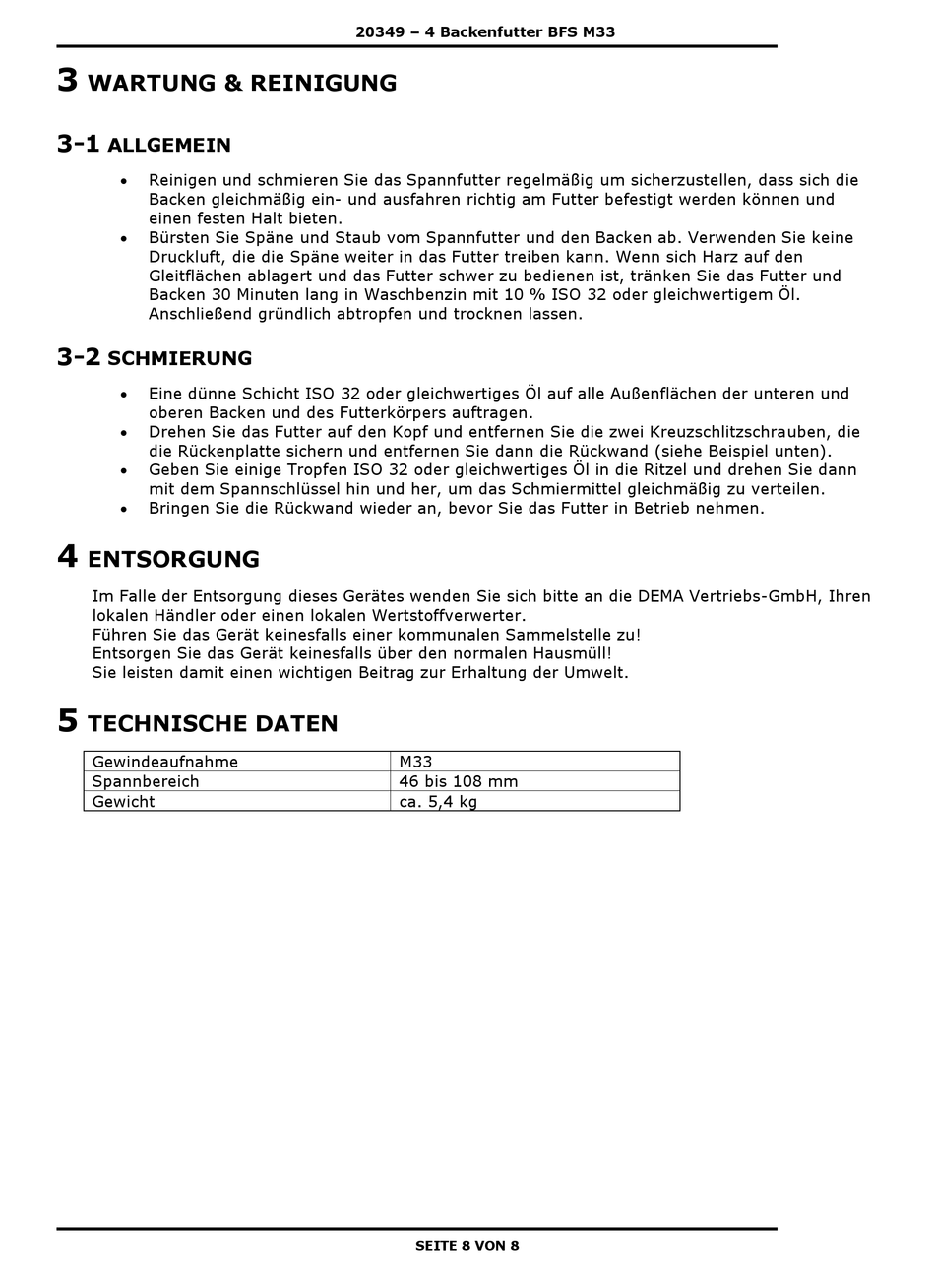

WARTUNG & REINIGUNG
3-1
ALLGEMEIN
Reinigen und schmieren Sie das Spannfutter regelmäßig um sicherzustellen, dass sich die
Backen gleichmäßig ein- und ausfahren richtig am Futter befestigt werden können und
einen festen Halt bieten.
Bürsten Sie Späne und Staub vom Spannfutter und den Backen ab. Verwenden Sie keine
Druckluft, die die Späne weiter in das Futter treiben kann. Wenn sich Harz auf den
Gleitflächen ablagert und das Futter schwer zu bedienen ist, tränken Sie das Futter und
Backen 30 Minuten lang in Waschbenzin mit 10 % ISO 32 oder gleichwertigem Öl.
Anschließend gründlich abtropfen und trocknen lassen.
3-2
SCHMIERUNG
Eine dünne Schicht ISO 32 oder gleichwertiges Öl auf alle Außenflächen der unteren und
oberen Backen und des Futterkörpers auftragen.
Drehen Sie das Futter auf den Kopf und entfernen Sie die zwei Kreuzschlitzschrauben, die
die Rückenplatte sichern und entfernen Sie dann die Rückwand (siehe Beispiel unten).
Geben Sie einige Tropfen ISO 32 oder gleichwertiges Öl in die Ritzel und drehen Sie dann
mit dem Spannschlüssel hin und her, um das Schmiermittel gleichmäßig zu verteilen.
Bringen Sie die Rückwand wieder an, bevor Sie das Futter in Betrieb nehmen.
4
ENTSORGUNG
Im Falle der Entsorgung dieses Gerätes wenden Sie sich bitte an die DEMA Vertriebs-GmbH, Ihren
lokalen Händler oder einen lokalen Wertstoffverwerter.
Führen Sie das Gerät keinesfalls einer kommunalen Sammelstelle zu!
Entsorgen Sie das Gerät keinesfalls über den normalen Hausmüll!
Sie leisten damit einen wichtigen Beitrag zur Erhaltung der Umwelt.
5
TECHNISCHE DATEN
Gewindeaufnahme
Spannbereich
Gewicht
20349 – 4 Backenfutter BFS M33
M33
46 bis 108 mm
ca. 5,4 kg
SEITE 8 VON 8
