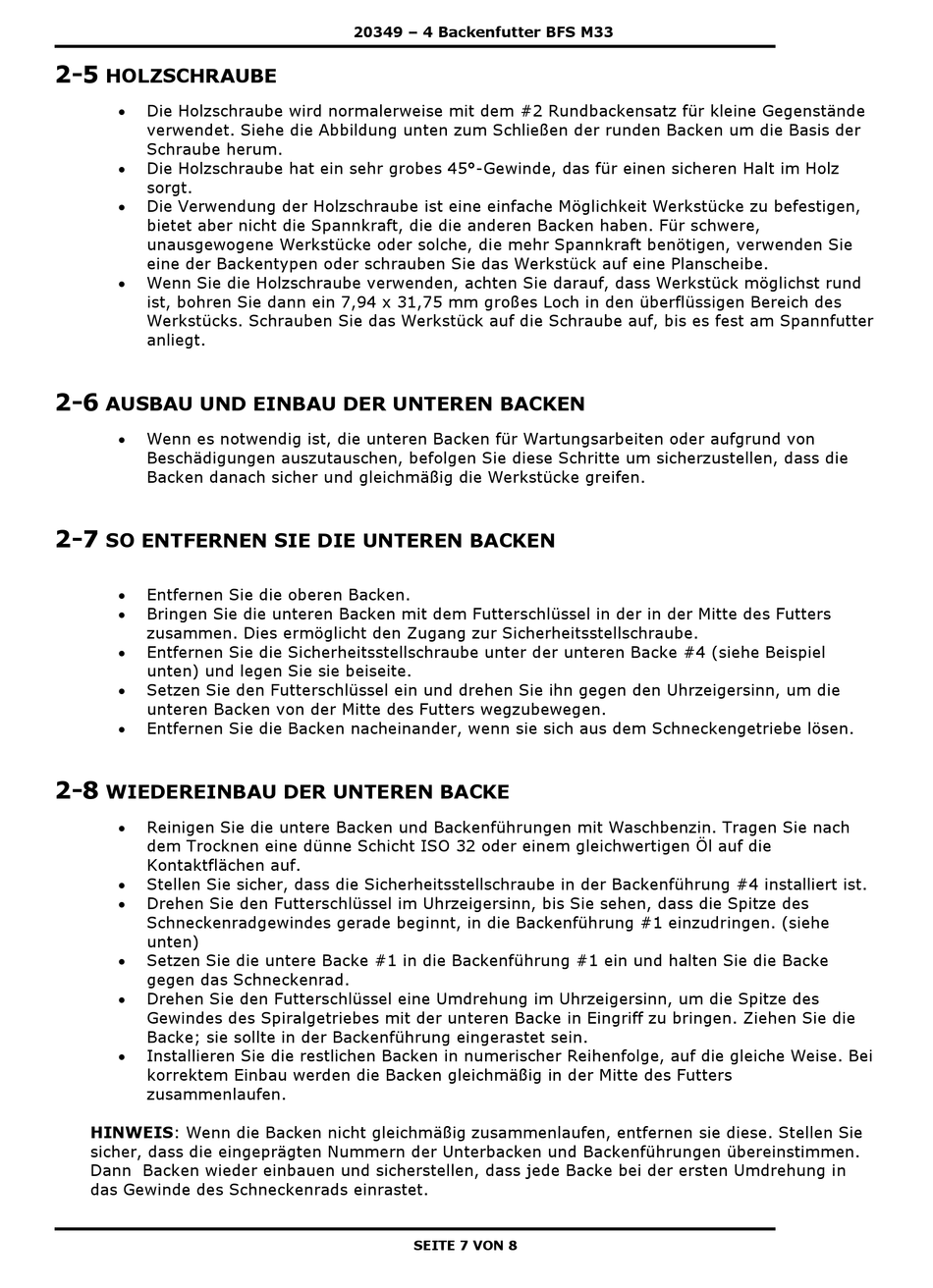

2-5
HOLZSCHRAUBE
Die Holzschraube wird normalerweise mit dem #2 Rundbackensatz für kleine Gegenstände
verwendet. Siehe die Abbildung unten zum Schließen der runden Backen um die Basis der
Schraube herum.
Die Holzschraube hat ein sehr grobes 45°-Gewinde, das für einen sicheren Halt im Holz
sorgt.
Die Verwendung der Holzschraube ist eine einfache Möglichkeit Werkstücke zu befestigen,
bietet aber nicht die Spannkraft, die die anderen Backen haben. Für schwere,
unausgewogene Werkstücke oder solche, die mehr Spannkraft benötigen, verwenden Sie
eine der Backentypen oder schrauben Sie das Werkstück auf eine Planscheibe.
Wenn Sie die Holzschraube verwenden, achten Sie darauf, dass Werkstück möglichst rund
ist, bohren Sie dann ein 7,94 x 31,75 mm großes Loch in den überflüssigen Bereich des
Werkstücks. Schrauben Sie das Werkstück auf die Schraube auf, bis es fest am Spannfutter
anliegt.
2-6
AUSBAU UND EINBAU DER UNTEREN BACKEN
Wenn es notwendig ist, die unteren Backen für Wartungsarbeiten oder aufgrund von
Beschädigungen auszutauschen, befolgen Sie diese Schritte um sicherzustellen, dass die
Backen danach sicher und gleichmäßig die Werkstücke greifen.
2-7
SO ENTFERNEN SIE DIE UNTEREN BACKEN
Entfernen Sie die oberen Backen.
Bringen Sie die unteren Backen mit dem Futterschlüssel in der in der Mitte des Futters
zusammen. Dies ermöglicht den Zugang zur Sicherheitsstellschraube.
Entfernen Sie die Sicherheitsstellschraube unter der unteren Backe #4 (siehe Beispiel
unten) und legen Sie sie beiseite.
Setzen Sie den Futterschlüssel ein und drehen Sie ihn gegen den Uhrzeigersinn, um die
unteren Backen von der Mitte des Futters wegzubewegen.
Entfernen Sie die Backen nacheinander, wenn sie sich aus dem Schneckengetriebe lösen.
2-8
WIEDEREINBAU DER UNTEREN BACKE
Reinigen Sie die untere Backen und Backenführungen mit Waschbenzin. Tragen Sie nach
dem Trocknen eine dünne Schicht ISO 32 oder einem gleichwertigen Öl auf die
Kontaktflächen auf.
Stellen Sie sicher, dass die Sicherheitsstellschraube in der Backenführung #4 installiert ist.
Drehen Sie den Futterschlüssel im Uhrzeigersinn, bis Sie sehen, dass die Spitze des
Schneckenradgewindes gerade beginnt, in die Backenführung #1 einzudringen. (siehe
unten)
Setzen Sie die untere Backe #1 in die Backenführung #1 ein und halten Sie die Backe
gegen das Schneckenrad.
Drehen Sie den Futterschlüssel eine Umdrehung im Uhrzeigersinn, um die Spitze des
Gewindes des Spiralgetriebes mit der unteren Backe in Eingriff zu bringen. Ziehen Sie die
Backe; sie sollte in der Backenführung eingerastet sein.
Installieren Sie die restlichen Backen in numerischer Reihenfolge, auf die gleiche Weise. Bei
korrektem Einbau werden die Backen gleichmäßig in der Mitte des Futters
zusammenlaufen.
HINWEIS: Wenn die Backen nicht gleichmäßig zusammenlaufen, entfernen sie diese. Stellen Sie
sicher, dass die eingeprägten Nummern der Unterbacken und Backenführungen übereinstimmen.
Dann Backen wieder einbauen und sicherstellen, dass jede Backe bei der ersten Umdrehung in
das Gewinde des Schneckenrads einrastet.
20349 – 4 Backenfutter BFS M33
SEITE 7 VON 8
