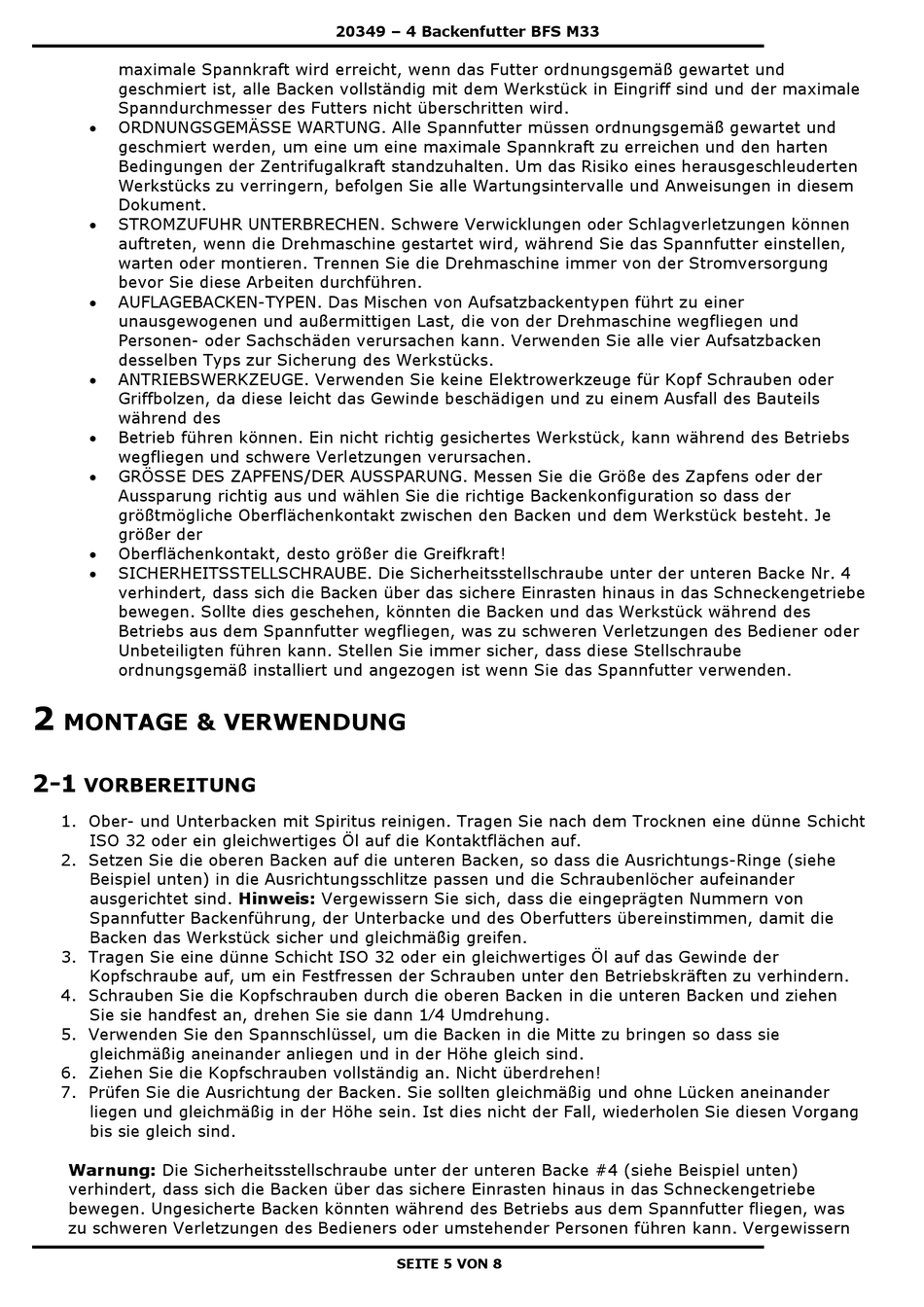

maximale Spannkraft wird erreicht, wenn das Futter ordnungsgemäß gewartet und
geschmiert ist, alle Backen vollständig mit dem Werkstück in Eingriff sind und der maximale
Spanndurchmesser des Futters nicht überschritten wird.
ORDNUNGSGEMÄSSE WARTUNG. Alle Spannfutter müssen ordnungsgemäß gewartet und
geschmiert werden, um eine um eine maximale Spannkraft zu erreichen und den harten
Bedingungen der Zentrifugalkraft standzuhalten. Um das Risiko eines herausgeschleuderten
Werkstücks zu verringern, befolgen Sie alle Wartungsintervalle und Anweisungen in diesem
Dokument.
STROMZUFUHR UNTERBRECHEN. Schwere Verwicklungen oder Schlagverletzungen können
auftreten, wenn die Drehmaschine gestartet wird, während Sie das Spannfutter einstellen,
warten oder montieren. Trennen Sie die Drehmaschine immer von der Stromversorgung
bevor Sie diese Arbeiten durchführen.
AUFLAGEBACKEN-TYPEN. Das Mischen von Aufsatzbackentypen führt zu einer
unausgewogenen und außermittigen Last, die von der Drehmaschine wegfliegen und
Personen- oder Sachschäden verursachen kann. Verwenden Sie alle vier Aufsatzbacken
desselben Typs zur Sicherung des Werkstücks.
ANTRIEBSWERKZEUGE. Verwenden Sie keine Elektrowerkzeuge für Kopf Schrauben oder
Griffbolzen, da diese leicht das Gewinde beschädigen und zu einem Ausfall des Bauteils
während des
Betrieb führen können. Ein nicht richtig gesichertes Werkstück, kann während des Betriebs
wegfliegen und schwere Verletzungen verursachen.
GRÖSSE DES ZAPFENS/DER AUSSPARUNG. Messen Sie die Größe des Zapfens oder der
Aussparung richtig aus und wählen Sie die richtige Backenkonfiguration so dass der
größtmögliche Oberflächenkontakt zwischen den Backen und dem Werkstück besteht. Je
größer der
Oberflächenkontakt, desto größer die Greifkraft!
SICHERHEITSSTELLSCHRAUBE. Die Sicherheitsstellschraube unter der unteren Backe Nr. 4
verhindert, dass sich die Backen über das sichere Einrasten hinaus in das Schneckengetriebe
bewegen. Sollte dies geschehen, könnten die Backen und das Werkstück während des
Betriebs aus dem Spannfutter wegfliegen, was zu schweren Verletzungen des Bediener oder
Unbeteiligten führen kann. Stellen Sie immer sicher, dass diese Stellschraube
ordnungsgemäß installiert und angezogen ist wenn Sie das Spannfutter verwenden.
2
MONTAGE & VERWENDUNG
2-1
VORBEREITUNG
1. Ober- und Unterbacken mit Spiritus reinigen. Tragen Sie nach dem Trocknen eine dünne Schicht
ISO 32 oder ein gleichwertiges Öl auf die Kontaktflächen auf.
2. Setzen Sie die oberen Backen auf die unteren Backen, so dass die Ausrichtungs-Ringe (siehe
Beispiel unten) in die Ausrichtungsschlitze passen und die Schraubenlöcher aufeinander
ausgerichtet sind. Hinweis: Vergewissern Sie sich, dass die eingeprägten Nummern von
Spannfutter Backenführung, der Unterbacke und des Oberfutters übereinstimmen, damit die
Backen das Werkstück sicher und gleichmäßig greifen.
3. Tragen Sie eine dünne Schicht ISO 32 oder ein gleichwertiges Öl auf das Gewinde der
Kopfschraube auf, um ein Festfressen der Schrauben unter den Betriebskräften zu verhindern.
4. Schrauben Sie die Kopfschrauben durch die oberen Backen in die unteren Backen und ziehen
Sie sie handfest an, drehen Sie sie dann 1⁄4 Umdrehung.
5. Verwenden Sie den Spannschlüssel, um die Backen in die Mitte zu bringen so dass sie
gleichmäßig aneinander anliegen und in der Höhe gleich sind.
6. Ziehen Sie die Kopfschrauben vollständig an. Nicht überdrehen!
7. Prüfen Sie die Ausrichtung der Backen. Sie sollten gleichmäßig und ohne Lücken aneinander
liegen und gleichmäßig in der Höhe sein. Ist dies nicht der Fall, wiederholen Sie diesen Vorgang
bis sie gleich sind.
Warnung: Die Sicherheitsstellschraube unter der unteren Backe #4 (siehe Beispiel unten)
verhindert, dass sich die Backen über das sichere Einrasten hinaus in das Schneckengetriebe
bewegen. Ungesicherte Backen könnten während des Betriebs aus dem Spannfutter fliegen, was
zu schweren Verletzungen des Bedieners oder umstehender Personen führen kann. Vergewissern
20349 – 4 Backenfutter BFS M33
SEITE 5 VON 8
