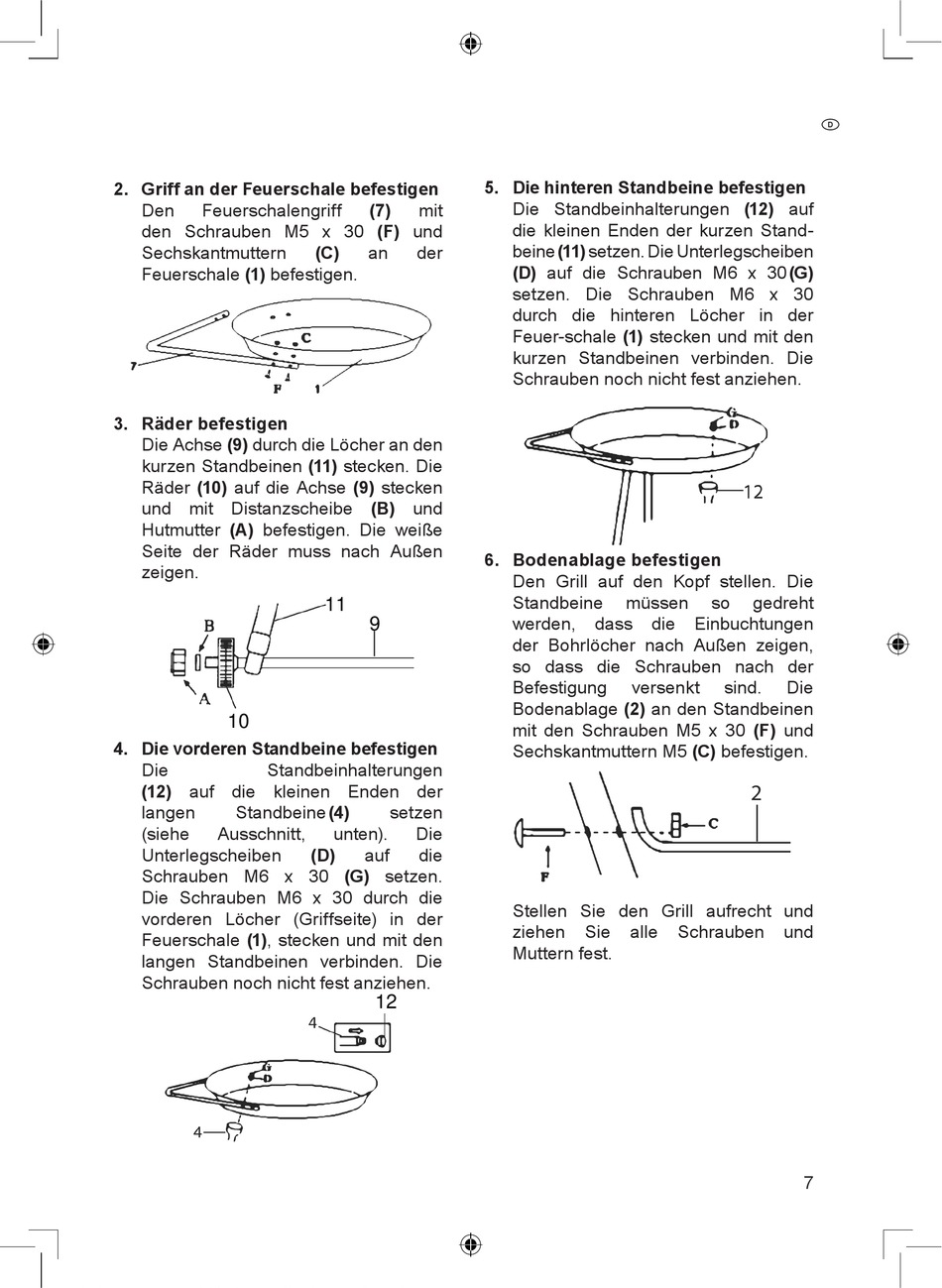

tepro HIGHLAND Bedienungsanleitung Seite 7

2. Griff an der Feuerschale befestigen
Den Feuerschalengriff
den Schrauben M5 x 30 (F) und
Sechskantmuttern
Feuerschale (1) befestigen.
3. Räder befestigen
Die Achse (9) durch die Löcher an den
kurzen Standbeinen (11) stecken. Die
Räder (10) auf die Achse (9) stecken
und mit Distanzscheibe (B) und
Hutmutter (A) befestigen. Die weiße
Seite der Räder muss nach Außen
zeigen.
10
4. Die vorderen Standbeine befestigen
Die Standbeinhalterungen
(12) auf die kleinen Enden der
Standbeine (4)
langen
(siehe Ausschnitt,
Unterlegscheiben
Schrauben M6 x 30 (G) setzen.
Die Schrauben M6 x 30 durch die
vorderen Löcher (Griffseite) in der
Feuerschale (1), stecken und mit den
langen Standbeinen verbinden. Die
Schrauben noch nicht fest anziehen.
5. Die hinteren Standbeine befestigen
(7) mit
(c) an der
6. Bodenablage befestigen
11
9
setzen
unten). Die
(D)
auf die
12
Die Standbeinhalterungen (12) auf
die kleinen Enden der kurzen Stand-
beine (11) setzen. Die Unterlegscheiben
(D) auf die Schrauben M6 x 30 (G)
setzen. Die Schrauben M6 x 30
durch die hinteren Löcher in der
Feuer-schale (1) stecken und mit den
kurzen Standbeinen verbinden. Die
Schrauben noch nicht fest anziehen.
Den Grill auf den Kopf stellen. Die
Standbeine müssen
werden, dass die
der Bohrlöcher nach Außen zeigen,
so dass die Schrauben nach der
Befestigung versenkt
Bodenablage (2) an den Standbeinen
mit den Schrauben M5 x 30 (F) und
Sechskantmuttern M5 (c) befestigen.
Stellen Sie den Grill aufrecht und
ziehen Sie alle Schrauben
Muttern fest.
k
so gedreht
Einbuchtungen
sind. Die
2
und
7
