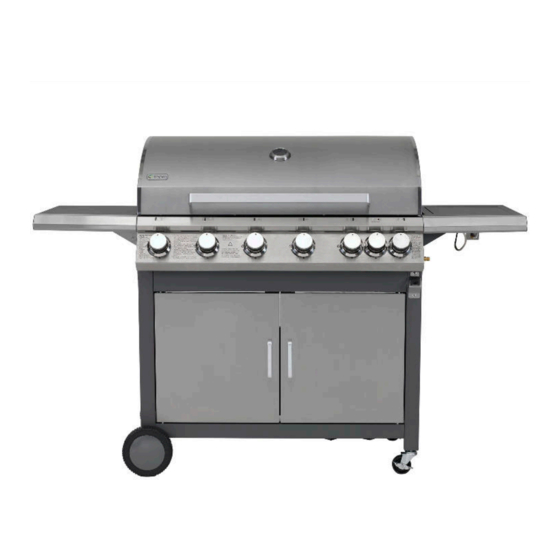

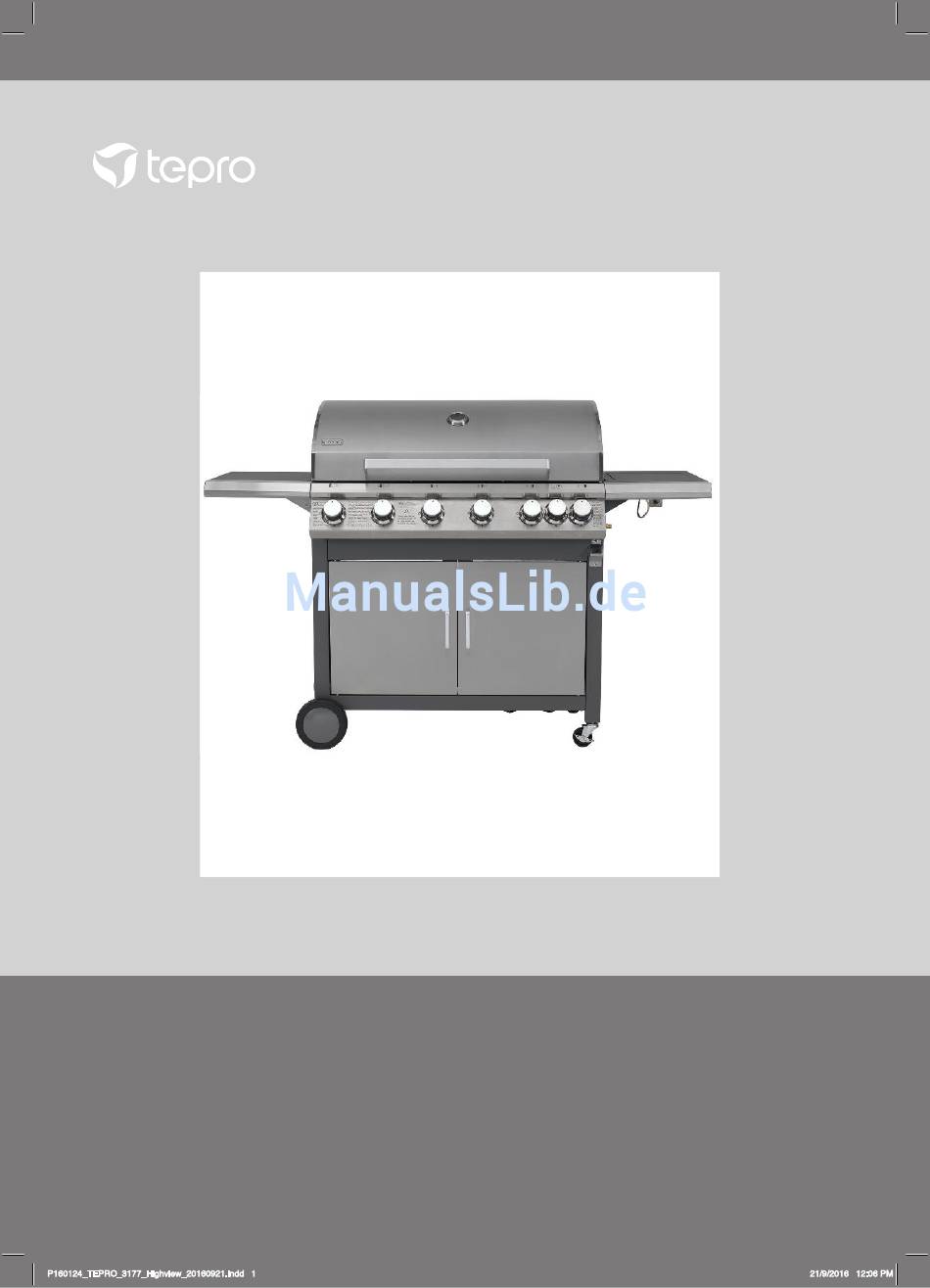

- Seite 1 Bedienungsanleitung GASGRILL „Highview“ Version 2016, Art.-Nr. 3177 P160124_TEPRO_3177_Highview_20160921.indd 1 21/9/2016 12:06 PM...
- Seite 2 P160124_TEPRO_3177_Highview_20160921.indd 2 21/9/2016 12:06 PM...
-
Seite 3: Inhaltsverzeichnis
Inhalt Bevor Sie das Gerät benutzen ......................4 Lieferumfang ............................. 4-5 Bestimmungsgemäßer Gebrauch ....................... 5 Zu Ihrer Sicherheit ..........................5 -6 Signalsymbole ........................... 5 Allgemeine Sicherheitshinweise ....................... 5 Sicherheitshinweise ........................5 - 6 Montage ............................6 - 11 Vorbereitung ............................6 Grill zusammenbauen ........................ -
Seite 4: Bevor Sie Das Gerät Benutzen
Bevor Sie das Gerät benutzen Seitenwand, links 1 Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Schäden aufweist. Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern Radkappe 2 benachrichtigen Sie bitte Ihren Händler. Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. -
Seite 5: Bestimmungsgemäßer Gebrauch
– Grill während des Betriebes nicht unbeaufsichtigt lassen. Bitte prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Sollte ein Teil fehlen oder defekt sein, wenden Sie sich bitte Gefahr Brandgefahr! an Ihren Händler. Grill niemals mit geschlossenem Deckel ein- Reklamationen nach erfolgter oder angefangener Montage schalten/zünden. -
Seite 6: Montage
Grill zusammenbauen – Den Grill nicht in der Nähe von Eingängen oder viel begange- nen Zonen aufstellen. 1. Lesen Sie sich die Montageanweisungen zunächst vollstän- – Während des Grillens immer größte Sorgfalt ausüben. Bei dig durch. Ablenkung können Sie die Kontrolle über das Gerät verlieren. 2. - Seite 7 Schritt 2 Schritt 4 E Splint×2 Stück F Φ13 Unterlegscheibe ×2 Stück Stecken Sie die Radachse (22) unten durch die Löcher in den Standbeinen. Stecken Sie die Räder (21) auf die Enden der Radachse. Stecken Sie die Radkappen (20) auf die Rä- der.
- Seite 8 Schritt 6 Schritt 9 C M6×12×10 Stück A 2x10x2 Stück Setzen Sie den hinteren Querträger (18) zwischen die Seiten- wände (19, 29). Montieren Sie den Hitzeschutzschild (17) mit 2 Schrauben (A) zwischen dem vorderen Querträger (16) und dem hinteren Schritt 7 Querträger (18).
- Seite 9 Schritt 11 Schritt 13 C M6×12×2 Stück D Mutter×2 Stück Befestigen Sie die linke Seitenablage (7) mit 2 Schrauben (C) und 2 Muttern (D) an den Halterungen. Schritt 14 C M6×12×4 Stück Lösen Sie die 2 Schrauben Stecken Sie die Temperaturregler (10) mit Schrauben (4 Stück M6x12 mm) auf die Bedienleiste des Brennergehäuses (11).
- Seite 10 Schritt 16 Schritt 18 2 gelöste Schrauben 2 entfernte Schrauben C M6×12×1 Stück B M4x10x2 Stück Hängen Sie dabei das Seitenbrennergehäuse (13) an die ge- Befestigen Sie den Grillrost (12) und Seitenbrenner (14) mit lösten Schrauben. Verwenden Sie anschließend die 2 ent- 2 Schrauben (B) auf dem Seitenbrennergehäuse (13).
- Seite 11 Schritt 20 Schritt 22 Platzieren Sie den Flammenverteiler (6) über den Brennern. Schritt 21 Standbein Legen Sie den Warmhalterost (1), Grillplatte (2) und die Grillroste (3, 4, 5) auf das Brennergehäuse. Setzen Sie die Fettauffangschale (15) ein. G Gummistopper 2 Stück Setzen Sie den Gummistopper ein.
-
Seite 12: Gasflasche Anschließen
Gasflasche anschließen Verbindung zum Gerät Dieses Gerät ist nur für Niederdruck Butan-/Propangas geeignet Stellen Sie die Gasflasche neben dem Grill auf den Boden. und muss mit einem geeigneten Niederdruck-Regler und einem Bevor die Gasflasche am Gerät angeschlossen wird, muss si- flexiblen Schlauch ausgestattet sein. -
Seite 13: Vor Dem Grillen
Vor dem Grillen zündet haben, stellen Sie den Drehregler auf die Stellung „AUS“ und warten 5 Minuten, damit sich das Gas verflüch- • Waschen Sie eventuelle grobe Produktionsrückstände mit tigen kann und wiederholen Sie den obigen Vorgang. Falls warmem Wasser ab, vermeiden Sie hierbei den Gebrauch der Brenner dann immer noch nicht zündet, zünden Sie von Reinigungs- bzw. -
Seite 14: Wartung Und Reinigung
Grill abschalten Brenner reinigen Um den Grill abzuschalten, drehen Sie den Regler an der Gas- • Den Regler an der Gasflasche auf Stellung Off (aus) drehen. flasche auf Stellung Off (aus). Danach drehen Sie die Tempe- Danach die Temperaturregler am Gerät auf (aus) stellen ... -
Seite 15: Fehlerbehebung
Zündeinheit Garantie – Elektrode oder Kabel – Elektrode oder Kabel defekt ersetzen Sie haben ein qualitativ hochwertiges Produkt gekauft. TEPRO – Defekter Zündschalter – Zündschalter ersetzen GARTEN GmbH garantiert für ihre Produkte im Rahmen ihrer Brenner zündet –... -
Seite 16: Service
Der Gasgrill sollte einmal jährlich von einem Fachmann gewartet werden. Unter der nachstehenden Emailadresse (Inverkehrbringer) kön- nen Sie uns bei Servicefragen erreichen. Technische Änderungen und Druckfehler vorbehalten. Inverkehrbringer tepro Garten GmbH Carl-Zeiss-Straße 8/4 D-63322 Rödermark Email: info@tepro-gmbh.de oder backoffice@tepro-gmbh.de Web: www.tepro-gmbh.de P160124_TEPRO_3177_Highview_20160921.indd 16... -
Seite 17: Passendes Zubehör
Passendes Zubehör (nicht im Lieferumfang enthalten) Erhältlich im stationären- und Online-Handel. P160124_TEPRO_3177_Highview_20160921.indd 17 21/9/2016 12:06 PM... -
Seite 18: Guss-Pfanne-Einleger
Passendes Zubehör (nicht im Lieferumfang enthalten) Erhältlich im stationären- und Online-Handel. Guss-Pfanne-Einleger tepro Artikelnummer 8573 – zum Einlegen in das Rost in Rost System rund Ø 57 cm – Guss-Pfanne, ca. Ø 31,7 x 3,5 cm Pizzastein-Einleger tepro Artikelnummer 8572 –... -
Seite 19: Universal Abdeckhaube - Für Gasgrill Extra Groß, Beige
Passendes Zubehör (nicht im Lieferumfang enthalten) Erhältlich im stationären- und Online-Handel. Universal Abdeckhaube - für Gasgrill extra groß, beige tepro Artikelnummer 8609 – aus hochwertigem, strapazierfähigem Polyestergewebe 300x250D – mit wasserabweisender PVB-Beschichtung – widerstandsfähig gegen UV-Strahlen – seitliche Ventilationsöffnungen – mit Befestigungsklettband –... - Seite 20 P160124_TEPRO_3177_Highview_20160921.indd 20 21/9/2016 12:06 PM...
