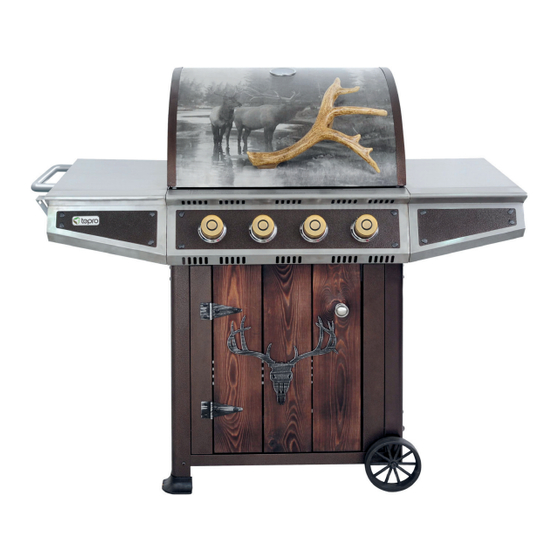

- Seite 1 Bedienungsanleitung GASGRILL „HUNTER VALLEY“ Version 2014/ Art. Nr. 3141 P140002_TEPRO_HUNTER_VALLEY_3141_Gas_20140114.indd 1 14/1/14 10:50 AM...
- Seite 2 33 34 1 9 18 P140002_TEPRO_HUNTER_VALLEY_3141_Gas_20140114.indd 2 14/1/14 10:50 AM...
-
Seite 3: Inhaltsverzeichnis
Inhalt Bevor Sie das Gerät benutzen ......................4 Lieferumfang ............................4 Bestimmungsgemäßer Gebrauch ....................... 4 Zu Ihrer Sicherheit ........................... 4 - 5 Signalsymbole ........................... 4 Allgemeine Sicherheitshinweise ....................... 4 Sicherheitshinweise ........................4 - 5 Montage ............................6 - 11 Vorbereitung ............................6 Benötigtes Werkzeug ........................ -
Seite 4: Bevor Sie Das Gerät Benutzen
Bevor Sie das Gerät benutzen Befestigungsteile M6 x 10 Schraube 59 Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Schäden aufweist. M10 Mutter 2 Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern M6 x 20 Schraube 2 benachrichtigen Sie bitte Ihren Händler. - Seite 5 – Grundsätzlich einen Feuerlöscher und einen Erste-Hilfe- Gefahr Gefahren für Kinder! Kasten bereithalten und auf den Fall eines Unfalls oder Kinder können sich beim Spielen in der Verpackungs- Feuers vorbereitet sein. folie verfangen und darin ersticken. – Grill auf eine ebene, waagerechte, sichere, hitzeunempfind- –...
-
Seite 6: Montage
Montage 1. Lesen Sie die Montageanweisungen zunächst vollständig durch. Vorbereitung 2. Für den Zusammenbau werden zwei Personen benötigt. Gefahr Verletzungsgefahr! 3. Nehmen Sie sich ausreichend Zeit für die Montage und Die Nichtbeachtung der Anweisungen kann zu schaffen Sie eine ebene Arbeitsfläche von zwei bis drei Problemen und Gefahren bei der Verwendung des Quadratmetern. - Seite 7 Schritt 5 Schritt 6 M6x10x4PCS M6x10x PCS Die Bodenplatte (20) ausrichten und mit Schrauben M6 x 10 (A) Die Rückwand (26) mit Schrauben M6 x 10 (A) an die linken an die linken Standbeine (24,25) schrauben. Standbeine (24,25) und die Bodenplatte (20) schrauben. Schritt 7 Schritt 8 M10x2PCS...
- Seite 8 Schritt 10 Schritt 9 M6x10x4PCS M6x10x4PCS Den Querträger hinten (9) mit Schrauben M6 x 10 (A) an den Die Querträger rechts/links (11) mit Schrauben M6 x 10 (A) hinteren Standbeinen (10,25) befestigen. an den linken (24,25) und den rechten (10,14) Standbeinen befestigen.
- Seite 9 Schritt 14 Schritt 13 ( ) E M6x15x PCS ( ) E M6x1 x PCS Das Brennergehäuse (6) mit Schrauben M6 x 15 (E) an den Den Deckel (1) mit Schrauben M6 x 15 (E) am Brennergehäuse Querträgern rechts/links (11) befestigen. (6) befestigen.
- Seite 10 Schritt 18 Schritt 17 M6x10x2PCS ( ) D M x PCS ( ) E M6x1 x 5 8P M6x15x2PCS M6x10x4PCS Die rechte und die linke Seitenablage (7,28) mit Schrauben M6 Den Seitengriff (30) mit Schrauben M6 x 15 (E) und Unterleg- x 10 (A), M6 x 15 (E) und Muttern M6 (D) rechts und links am scheiben (31) an der linken Seitenablage (28) befestigen.
-
Seite 11: Gasflasche Anschließen
Schritt 21 Gasflasche anschließen Dieses Gerät ist nur für Niederdruck Butan-/Propangas geeig- net und muss mit einem geeigneten Niederdruck-Regler und einem flexiblen Schlauch ausgestattet sein. Dieses Gerät ist dafür vorgesehen, einen 50 mBar Regler mit Butan-/Propangas zu bedienen. Verwenden Sie einen geeigneten Regler der nach BSEN 12864:2001 zertifiziert ist. -
Seite 12: Verbindung Zum Gerät
Verbindung zum Gerät – Prüfen Sie die Festigkeit der Schrauben vor jedem Gebrauch. Ziehen Sie ggf. alle Schrauben noch einmal nach, um einen Setzen Sie die Gasflasche in den Flaschenträger in der Boden- festen Stand zu gewährleisten. platte. Achtung! Die Gasflasche muss in den Flaschenträger • Stellen Sie den Grill vor dem Gebrauch auf einem ebenen, gestellt werden. -
Seite 13: Wartung Und Reinigung
Grillen beenden Wichtig! Wenn sich der Brenner nicht entzündet, drücken Sie den Sobald die Zubereitung der Speisen abgeschlossen ist, sollte Temperaturregler und drehen ihn auf Position (aus). Drehen der Grill für 5 Minuten auf höchster Flamme brennen. Hierdurch Sie auch das Flaschenventil der Gasflasche zu. Warten Sie werden Reste am Brenner verbrannt und das Reinigen wird 5 Minuten und wiederholen Sie entweder den Vorgang, oder somit erleichtert. -
Seite 14: Fehlerbehebung
Grilloberflächen und Deckel pflegen • Reinigen Sie die Innen- und Oberflächen generell mit warmem Seifenwasser. WICHTIGE INFORMATION • Verwenden Sie ein weiches, sauberes Tuch zum Trocknen. Pflege und Schutz der Edelstahl-Oberflächen Zerkratzen Sie die Oberflächen nicht beim Trockenreiben. Ihr Grill wurde mit Komponenten aus Edelstahl hergestellt. • Ziehen Sie alle Schrauben vor jedem Gebrauch regelmäßig Alle Edelstahl Qualitäten erfordern einen gewissen Aufwand nach, um jederzeit einen festen Stand des Grills zu gewähr-... -
Seite 15: Entsorgung
Max. Größe der Gasflasche: Ø 230 mm, Höhe 500 mm Garantie Sie haben ein qualitativ hochwertiges Produkt gekauft. TEPRO GARTEN GmbH garantiert für ihre Produkte im Rahmen ihrer Garantiebedingungen, bei normaler, freizeitmäßiger und nicht gewerblicher Nutzung für 24 (vierundzwanzig) Monate ab Kauf- datum für alle Teile hinsichtlich Fehlerhaftigkeit und Verarbei-... - Seite 16 P140002_TEPRO_HUNTER_VALLEY_3141_Gas_20140114.indd 16 14/1/14 10:50 AM...
