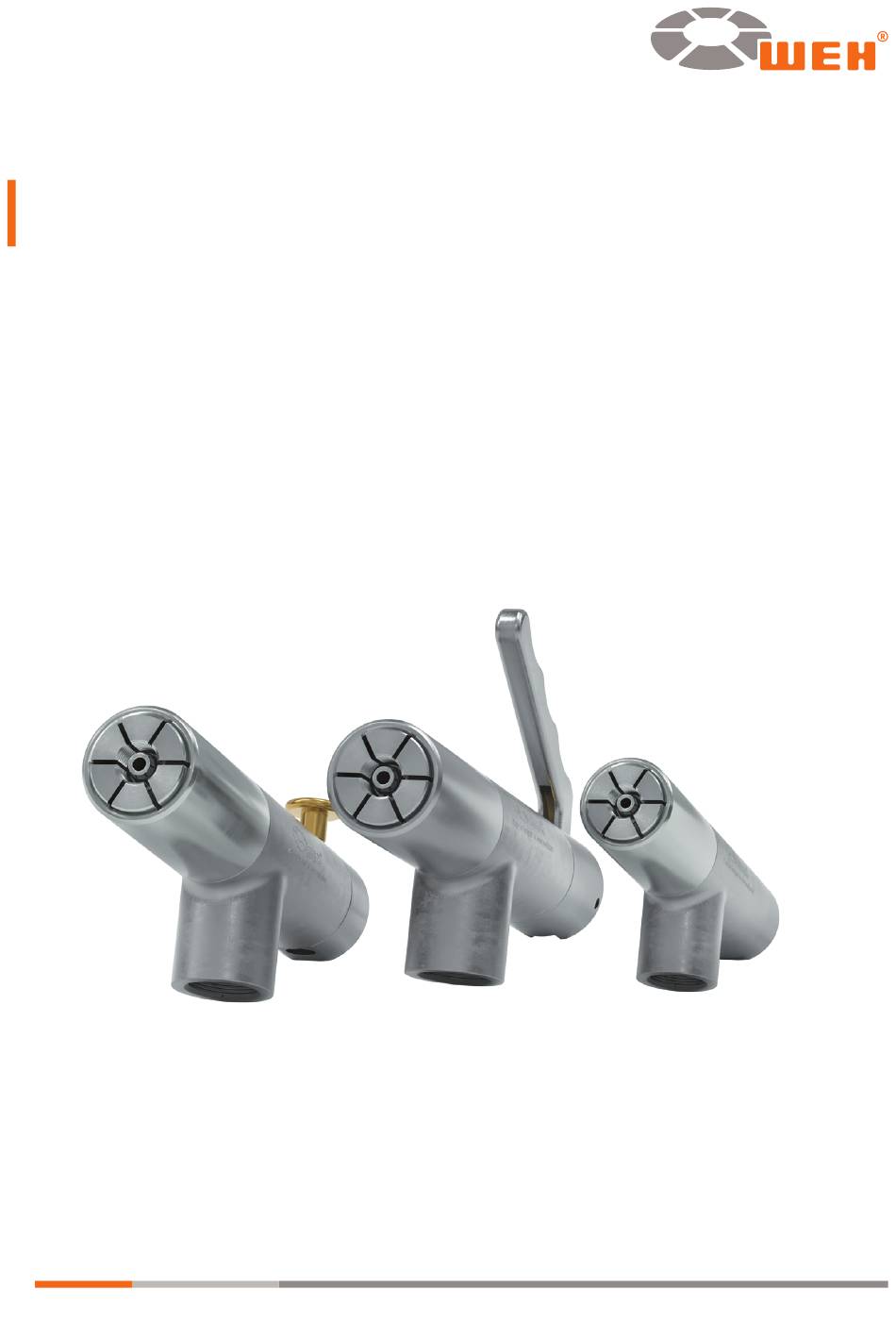

- Seite 1 Operating instructions ⋅ Betriebsanleitung Date: 06/23 Type TW18 Connector for pressure and function testing on components ® with male threads WEH® Adapter zur Druck- und Funktionsprüfung an Bauteilen mit Außengewinde - We Engineer Hightech ®...
- Seite 3 TYPE TW18 � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � � �...
- Seite 36 Betriebsanleitung Typ TW18 Adapter zur Druck- und Funktionsprüfung an Bauteilen mit ® Außengewinde INHALT EINLEITUNG Zu Ihrer Orientierung Allgemeine Angaben Gewährleistung und Haftung Allgemeine Sicherheitshinweise Definition von Fachpersonal BESTIMMUNGSGEMÄSSE VERWENDUNG PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG TECHNISCHE DATEN LAGERN Sicherheitshinweise zum sachgerechten Lagern Lagern BENÖTIGTE HILFSMITTEL...
- Seite 37 Sicherheitshinweise zum Inspizieren und Warten Wartungsintervalle Übersicht Mindestintervalle für Inspektion und Wartung Warten SCHMIEREN 10.1 Sicherheitshinweise zum Schmieren 10.2 Schmieren FEHLERBEHEBEN ENTSORGUNG ZUBEHÖR | ERSATZTEILE Die deutsche Version ist das Original. Hersteller: WEH GmbH Verbindungstechnik - im Nachfolgenden „WEH“ genannt. Seite 37 MD-10681-L51-R2.0.0-03...
-
Seite 38: Einleitung
Sehr geehrter Kunde, Wir freuen uns, dass Sie sich für den Einsatz unseres Produktes entschieden haben. Der WEH Adapter TW18 wurde zur Druck- und Funktionsprüfung von Bauteilen mit ® Außengewinde entwickelt. Beachten und befolgen Sie sämtliche Hinweise und Warnungen in dieser Betriebs- anleitung�... -
Seite 39: Allgemeine Angaben
- ein Lieferschein - ein Original WEH Prüfprotokoll (nicht bei Ersatzteilen) - eine WEH Betriebsanleitung Î Wenden Sie sich umgehend an WEH oder den entsprechenden Vertriebspartner, falls Ihnen Unterlagen fehlen. 1�3 Gewährleistung und Haftung - Es gelten unsere allgemeinen Geschäftsbedingungen. -
Seite 40: Allgemeine Sicherheitshinweise
Warten, die Fehlerbehebung und Entsorgung) des WEH Produktes zuständig ist. ® Das Fachpersonal muss diese Betriebsanleitung gelesen und verstanden haben. Î Wenden Sie sich an WEH bevor Sie das WEH Produkt einsetzen, sollten ® Anweisungen in dieser Betriebsanleitung unklar sein. Î... -
Seite 41: Definition Von Fachpersonal
Betriebsanleitung - Sachgemäßer Transport und fachgerechte Lagerung des WEH Produktes werden ® vorausgesetzt. Î Bringen Sie auf das WEH Produkt keine äußeren Kräfte auf. Stützen Sie sich daher ® weder auf dem (angeschlossenen) WEH Produkt ab, lehnen Sie sich nicht daran ®... -
Seite 42: Bestimmungsgemässe Verwendung
Betriebsanleitung 2. BESTIMMUNGSGEMÄSSE VERWENDUNG - Der WEH Adapter TW18 wurde zur Druck- und Funktionsprüfung von Bauteilen mit ® Außengewinde entwickelt. Es gibt den Adapter in vielen verschieden Größen und Formen. - Der WEH Adapter ist nicht für das Entleeren von Behältern unter Druck geeignet. -
Seite 43: Produktübersicht / Produktbeschreibung
Betriebsanleitung 3. PRODUKTÜBERSICHT / PRODUKTBESCHREIBUNG Adapter TW18H ® Pos� Bezeichnung Grundgerät Handhebel Gabelkopfstift Frontdichtung (innenliegend) Begriffserklärung Anschlüsse Betriebsmedienzuleitung Seite 43 MD-10681-L51-R2.0.0-03... - Seite 44 Betriebsanleitung Adapter TW18V ® Pos� Bezeichnung Grundgerät Ventilknopf Madenschraube Frontdichtung (innenliegend) Begriffserklärung Anschlüsse Betriebsmedienzuleitung Steuerdruckanschluss Seite 44 MD-10681-L51-R2.0.0-03...
- Seite 45 Betriebsanleitung Adapter TW18P ® Pos� Bezeichnung Grundgerät Pneumatik-Betätigung Frontdichtung (innenliegend) Begriffserklärung Anschlüsse Betriebsmedienzuleitung Steuerdruckanschluss Seite 45 MD-10681-L51-R2.0.0-03...
-
Seite 46: Technische Daten
Betriebsanleitung 4. TECHNISCHE DATEN Bitte beachten: Abhängig vom Anwendungsfall können die technischen Daten Ihres Produkts von dieser Betriebsanleitung abweichen. Beachten Sie daher stets die ® Kennzeichnung auf dem WEH Produkt selbst. ® Eigenschaften Standardausführung Max. zulässiger Vakuum bis 350 bar *... -
Seite 47: Lagern
5. LAGERN 5�1 Sicherheitshinweise zum sachgerechten Lagern Î Stellen Sie sicher, dass die folgenden Sicherheitshinweise und Lagerzeiten stets ein- gehalten werden. Achtung: Eine nicht sachgerechte Lagerung des WEH Produktes kann die maximale ® Lebensdauer erheblich reduzieren. Î Schützen Sie das WEH Produkt grundsätzlich vor Beschädigungen, Verschmutz-... -
Seite 48: Lagern
Beachten Sie die Sicherheitshinweise unter Kapitel 5.1 und halten Sie die nach- folgenden Lagerzeiten ein. Die zulässige Lagerzeit gilt ab dem Auslieferungsdatum (Rechnungs-/Warenausgangsdatum seitens WEH oder dem Vertriebspartner). Sollte das WEH Produkt in einem Komplettsystem verbaut sein, so ist die Lagerzeit von ®... -
Seite 49: Installieren
Verwenden Sie USIT-Ringe zum Abdichten der Anschlüsse. Î Überprüfen Sie vor der Installation, ob die Gegenstücke für die Montagedaten (siehe Kapitel 7.2 Medienleitung und Steuerdruckleitung installieren), welche WEH für das Produkt vorgibt, ausgelegt sind. ® Hinweis: Die angegebenen Montagedaten (Drehmomente, Montagedrehungen etc.) sind Werte, die ausschließlich für die Komponenten gelten, die im Lieferumfang von... -
Seite 50: Medienleitung Und Steuerdruckleitung Installieren
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 43. Î Schrauben Sie die Schutzkappen von den Anschlüssen Î Spannen Sie den WEH Adapter zum Montieren der ® Medien- und Steuerdruckleitung in einen Schraubstock mit Aluminiumspannbacken. Hinweis: Der WEH Adapter darf beim Einspannen nicht ®... -
Seite 51: Dichtheit Der Verbindung Prüfen
Betriebsanleitung Drehmoment Montage Drehungen Anschlüsse NPT-Gewinde * G-Gewinde 1/8" IG 10 Nm ± 2 Nm 2,0 - 3,0 1/4" IG 30 Nm ± 2 Nm 2,0 - 3,0 1/2" IG 50 Nm ± 2 Nm 2,0 - 3,0 * eine Drehung entspricht 360° Î... -
Seite 52: Bedienen
Adapter gerade an, dadurch wird einer Beschädigung der ® Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt. Î Ziehen Sie nach dem Anschließen immer am WEH Adapter, um sicherzustellen, ® dass er richtig angeschlossen ist und dass die Spannzangen greifen, bevor Sie das unter Druck stehende Medium zuführen. -
Seite 53: Anschließen
Betriebsanleitung 8�2 Anschließen Anschließen eines TW18H Î Betätigen Sie den Handhebel (Pos. 2) (Abbildung 5). Die Spannzangen öffnen sich. Î Stecken Sie den Adapter mit gedrücktem Handhebel (Pos. 2) gerade und soweit auf den Prüfling auf, bis die Frontdichtung (Pos. 7) den Prüfling berührt (Abbildung 6). Dadurch wird eine Beschädigung der Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt und das richtige Anschließen gewährleistet. - Seite 54 Betriebsanleitung Anschließen eines TW18V Î Drücken Sie den Ventilknopf (Pos. 4) (Abbildung 9). Die Spannzangen öffnen sich. Î Stecken Sie den Adapter mit gedrücktem Ventilknopf (Pos. 4) gerade und soweit auf den Prüfling auf, bis die Frontdichtung (Pos. 7) den Prüfling berührt (Abbildung 10).
- Seite 55 Betriebsanleitung Anschließen eines TW18P Î Beaufschlagen Sie den Adapter mit pneumatischem Steuerdruck. Die Spannzangen öffnen sich. Î Stecken Sie den Adapter mit angelegtem Steuerdruck gerade und soweit auf den Prüfling auf, bis die Front- dichtung (Pos. 7) den Prüfling berührt (Abbildung 13). Dadurch wird eine Beschädigung der Frontdichtung durch eventuell scharfe Kanten am Prüfling vorgebeugt und das richtige Anschließen gewährleistet.
-
Seite 56: Abschließen
Betriebsanleitung 8�3 Abschließen Î Nach Beendigung des Prüfvorganges entlüften Sie die Medienleitung vollständig. Vorsicht: Stellen Sie zuerst den druckfreien Zustand her, bevor Sie die Verbindung lösen. Durch das integrierte Sicherheitssystem lassen sich die druckunterstützten Spannzangen nicht unter Druck öffnen. Abschließen eines TW18H Î... -
Seite 57: Inspizieren | Warten
Überprüfen Sie das WEH Produkt nach den Wartungsarbeiten auf Leckage. Beachten ® Sie hierzu das Kapitel 7. Installieren auf Seite 49. - Zum Zweck der Inspektion ist es nicht notwendig, dass das WEH Produkt abgebaut ® wird, es muss allerdings drucklos sein. -
Seite 58: Wartungsintervalle
® Inspektion – umgehend zur Wartung an WEH. Sollten Sie das WEH Produkt nicht ® regelmäßig inspizieren und zur Wartung an WEH schicken, kann es insbesondere zu Undichtigkeiten und damit unter Umständen auch zu Ausfällen und/oder Unfällen kommen. 9�3 Übersicht Mindestintervalle für Inspektion und Wartung Erstmalig Nr�... -
Seite 59: Warten
Kapitel 3. Produktübersicht / Produktbeschreibung auf Seite 43. Î Tauschen Sie das WEH Produkt aus oder schicken Sie es zur Wartung an WEH ein, ® falls Sie Undichtigkeiten oder Fehlfunktionen feststellen. Das Produkt darf nicht mehr verwendet werden. - Seite 60 Sie ihn aus dem Einstich (Abbildung 16). Achtung: Beim Entfernen der Frontdichtung darf die Oberfläche des Einstiches für die Frontdichtung nicht Abbildung 16 beschädigt werden. Es darf nur das von WEH empfohlene Werkzeug verwendet werden. Î Säubern Sie den Einstich von Schmutz oder sonstigen Rückständen.
- Seite 61 Sie diese vorsich- tig und gerade nach hinten heraus. Demontage der Ventil-Betätigung Î Spannen Sie den Adapter in einen Schraubstock mit Aluminiumspannbacken. Achtung: Der WEH Adapter darf beim Einspannen nicht beschädigt werden. ® Î Schrauben Sie die Ventil- Betätigung mit dem Montagewerkzeug ®...
- Seite 62 Betätigung leicht mit dem Schmiermittel ® Art. Nr. E99-40. Î Spannen Sie den Adapter in einen Schraubstock mit Aluminiumspannbacken. Achtung: Der WEH Adapter darf beim Einspannen nicht beschädigt werden. ® Î Stecken Sie die neue Ventil-Betätigung in das Grundgerät (Pos. 1) ein.
- Seite 63 Betätigung leicht mit dem Schmiermittel ® Art. Nr. E99-40. Î Spannen Sie den Adapter in einen Schraubstock mit Aluminiumspannbacken. Achtung: Der WEH Adapter darf beim Einspannen nicht beschädigt werden. ® Î Stecken Sie die neue Pneumatik-Betätigung in das Grundgerät (Pos. 1) ein.
-
Seite 64: Schmieren
Seite 43. 10�1 Sicherheitshinweise zum Schmieren Î Achten Sie darauf, dass Sie keine Dichtflächen oder Dichtungskomponenten während des Schmierens beschädigen. Î Verwenden Sie zur Schmierung ausschließlich den WEH Wartungsspray ® Art. Nr. E99-44923. 10�2 Schmieren Î Geben Sie einen kurzen Sprühstoß mit dem Zielröhrchen auf den Gabelkopfstift (Pos. -
Seite 65: Fehlerbeheben
Betriebsanleitung 11. FEHLERBEHEBEN Seite 65 MD-10681-L51-R2.0.0-03... - Seite 66 Betriebsanleitung Seite 66 MD-10681-L51-R2.0.0-03...
-
Seite 67: Entsorgung
Pos. 6 Pneumatik-Betätigung Auf Anfrage Handhebel-Betätigung Auf Anfrage Ventil-Betätigung Geben Sie bei der Bestellung die auf Ihrem WEH Produkt gekennzeichnete Artikelnummer ® Bitte beachten: Beachten Sie zur richtigen Verwendung von WEH Ersatzteilen das Kapitel ® 9. Inspizieren | Warten auf Seite 57. - Seite 68 In principle, the latest version of the document den Dokuments verlieren alle älteren Versionen ihre Gültigkeit. is valid. This can be found at www.weh.com. Es gilt grundsätzlich die aktuellste Version des Dokuments. Die- se finden Sie unter www.weh.com.
