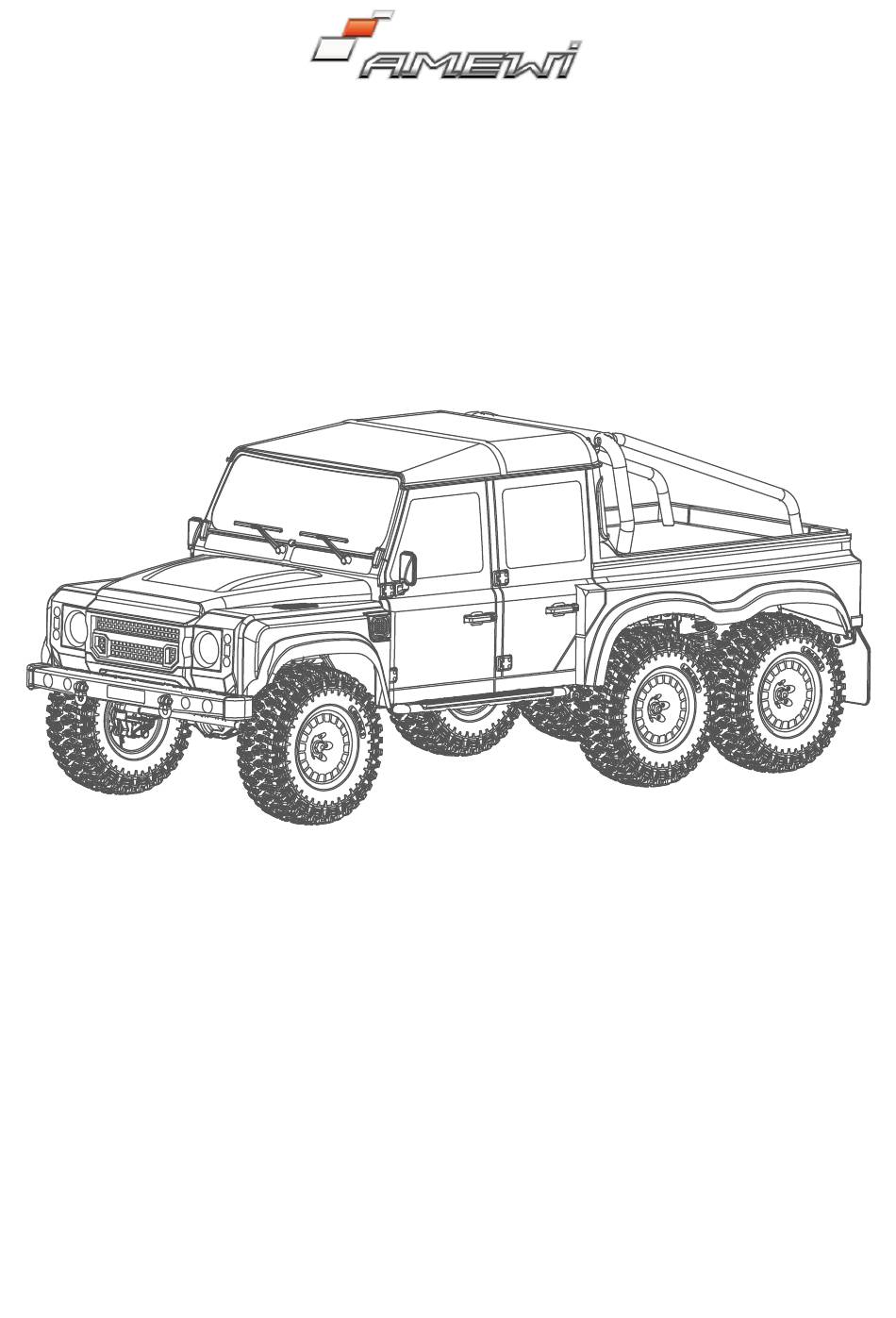

- Seite 1 AMXRock RCX10.3 RCX10.3B, RCX10.3P, RCX10.3R Artikel-Nr. | Item No. 22555, 22556 – RCX10.3B BASIC 22557 – RCX10.3R – ROLLER 22558, 22559 – RCX10.3P – PRO BEDIENUNGSANLEITUNG / MANUAL...
-
Seite 3: Angaben Zur Maximalen Sendeleistung
700 specialist dealer and online retailers across Europe. The company AMEWI Trade GmbH is a pure wholesale company. We only sell our products to retailers. When you purchase AMEWI products as an end consumer, you are entering into a contract with the retailer. Please always contact your dealer in warranty cases. -
Seite 4: Declaration Of Conformity
This product has been manufactured according to actual technical standards. The product is matching the requirements of the existing European and national guidelines. The Declaration of Conformity has been proofed. AMEWI Trade GmbH declares that this product is matching the basic requirements and remaining regulations of the guideline 2014/53/EU {RED). - Seite 5 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 BATTERY NOTICE & DISPOSAL HINWEISE ZU BATTERIEN & ENTSORGUNG / Batterien / Akkus gehören nicht in Kinderhände. Ein Wechsel der Batterien oder Akkus ist nur durch einen Erwachsenen durchzuführen. Niemals Akkus mit Trockenbatterien mischen. Niemals volle mit halbleeren Akkus/Batterien mischen. Niemals Akkus verschiedener Kapazitäten mischen.
- Seite 6 DISPOSAL ENTSORGUNGSHINWEISE / Die Firma AMEWI Trade GmbH ist unter der WEEE Reg. Nr. DE93834722 sowie der Batt-Reg.-Nr. DE 77735153 bei der Stiftung EAR angemeldet und recycelt alle gebrauchten elektronischen Bauteile ordnungsgemäß. Elektrische und elektronische Geräte dürfen nicht in den Hausmüll. Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß...
- Seite 7 Vielen Dank für den Kauf des Amewi AMXRock RCX10.3 Crawlers. Bitte lesen Sie die Bedienungsanleitung aufmerksam durch und bewahren Sie sie für spätere Fragen auf. Thank you for purchasing the Amewi AMXRock RXB10.3 Crawler. Please read the instruction manual carefully and keep it for future reference.
-
Seite 8: Wichtige Hinweise
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 IMPORTANT NOTICE WICHTIGE HINWEISE / Hinweis: Dieses Produkt wird gemäß strengen Leistungsrichtlinien hergestellt und entspricht den Sicherheitsstandards und - anforderungen. Dieses Produkt ist nicht für Kinder unter 14 Jahren geeignet. Der Hersteller haftet nicht für Verletzungen oder Unfälle, die durch die Verwendung abnormaler Teile, übermäßige Abnutzung, unsachgemäße Montage oder Bedienung verursacht... - Seite 9 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 Bitte bedienen Sie das Modell nicht, wenn Sie müde sind oder sich unwohl fühlen, Alkohol getrunken oder Drogen konsumiert • haben dies kann zu Verletzungen bei Ihnen oder anderen führen. Um Verbrennungen zu vermeiden, fassen Sie Antriebsteile und Motoren niemals während oder direkt nach der Nutzung an, da •...
-
Seite 10: Technische Daten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 SPECIFICATIONS TECHNISCHE DATEN / Länge 630mm Length Breite 245mm Width Chassishöhe 260mm Chassis Height Bodenfreiheit 70mm Ground Clearance Radstand 330/126mm Wheelbase Untersetzungsverhältnis 16Z Ritzel 1:37.1 / 1:15.1 Gear Ratio 16T Pinion Gear Untersetzungsverhältnis 18Z Ritzel 1:33.0 / 1:13,4... -
Seite 11: Die Fernsteuerung (Basic Version)
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 THE TRANSMITTER DIE FERNSTEUERUNG (BASIC VERSION) / (BASIC VERSION) ANTENNA ANTENNE / ON-/OFF SWITCH KANAL 1 (LENKUNG) AN-/AUS SCHALTER / CHANNEL 1 (STEERING) KANAL 2 (GAS, BREMSE, RÜCKWÄRTS) KANAL 4 HANDBREMSE CHANNEL 2 (THROTTLE, BRAKE, BACKWARD) -
Seite 12: Die Fernsteuerung (Pro Version)
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 THE TRANSMITTER (PRO VERSION) DIE FERNSTEUERUNG (PRO VERSION) / Kanal 5 – Diff. Sperre vorne Antenna Antenne / CH 5 – Front Diff Lock Kanal 6 – Diff. Sperre hinten CH6 – Rear Diff. Lock... - Seite 13 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 BUTTON LIGHTING BELEUCHTUNG DER KNÖPFE / Die Beleuchtung der Knöpfe Kanal 5 und Kanal 6 zeigen den Zustand der Achsen. Leuchtet der Knopf, ist die Achse gesperrt. Leuchtet der Knopf Kanal 3, ist der schnelle Gang eingelegt.
-
Seite 14: Der Empfänger (Basic Version)
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 Drehen Sie den Dual-Rate Poti (Kanal 1) um den Lenkwinkel zu vergrößern oder zu verkleinern. Turn the steering D/R knob (CH1) to adjust front wheels with less or more steering angles. THE RECEIVER (BASIC VERSION) DER EMPFÄNGER (BASIC VERSION) /... -
Seite 15: Anschlussdiagramm
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 CONNECTION DIAGRAM ANSCHLUSSDIAGRAMM / SCHEINWERFER MITTEL UND HINTERACHSE DIFF. SPERRSERVO HEAD LIGHTS MIDDLE AND REAR AXLE DIF F. LOCK SERVO BELEUCHTUNG AN DER STOSSS TANGE FRONT BUMPER BRACE LIGHT DIFFERENTIAL SPERRSERVO VORDERACHSE FRONT AXLE DIFFERENTIAL LOCK SERVO... -
Seite 16: Regler Einrichten
BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 ESC SETUP REGLER EINRICHTEN / Schalten Sie den Sender ein und stellen Sie Dual Rate für den Gaskanal auf 100% und die Gastrimmung auf 0. Die Richtungs- schaltung setzen Sie bitte auf „NOR“. Lassen Sie den Gashebel in der Neutralstellung und schalten Sie den Regler ein. Lassen Sie nun den Regler den Selbsttest und die automatische Gas-Kalibrierung durchführen. -
Seite 17: Ersatzteile
15. Freewheeling Enabled Disabled Die Programmierung kann mit der Hobbywing 30501003 LED-Programmierkarte vorgenommen werden. Eine Ausführliche Bedienungsanleitung zur Programmierung des Reglers finden Sie unter amewi.com SPARE PARTS ERSATZTEILE / Ersatzteile finden Sie unter amewi.com Spare parts you will find at amewi.com... - Seite 18 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 DIFFERENTIAL 17223036 17223083 17223027 15x21x4 17223028 T.L.C 17223027 17223036 17223017 17223082 12x18x4 17223082 17223083 12x18x4 15x21x4 PORTAL 1,6x11 28216 5x10x4 2,0x8 17223035 17223097 3x10 2,0x10 17223072 17223111 17223111 17223003 17223072 2x10 17223097 17223034 3x10...
- Seite 19 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 PORTAL AXLE PORTALACHSE / 17223072 17223177 17223177 2,5x10 17223087 17223081 3x10 8x14x4 17223078 7x4x2,5 17223087 17223030 3x10 17223081 17223033 8x14x4 17223002 17223072 2,5x10 17223099 17223087 17223033 3x14 3x10 17223033 17223078 4x7x2,5 28216 17223001 17223032...
- Seite 20 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 / MIDDLE PORTAL MITTLERE ACHSE 17223180 17223149 2,5x10 17223101 17223072 2,0x8 3x24 17223161 17223616 17223186 17223186 3x22 3x22 17223116 17223149 17223032 17223032 17223620 17223098 17223161 3x12 17223180 2,5x10 17223150 17223160 17223620 17223180 2,5x10 17223072...
- Seite 21 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 STOSSDÄMPFER SHOCK ABSORBER 17223115 17223051 1-1,5mm FÜLLHÖHE / FILLING LEVEL 17223604 (14) 17223605 (15) 17223214 17223606 17223051 GETRIEBEBOX 17223059 GEAR BOX 17223104 2,5x6 17222021 17223039 17223059 17222023 28216 5x10x4 17223079 17222022 5x9x3 17223016 17222016...
- Seite 22 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 17223039 17223038 17223019 Einstellung Slipperfeder Spring Setting 17223038 17223098 3x12 17223059 17223098 3x12 17223079 5x9x3 5,1x8x1 28216 5x10x4 17223103 17223069 3x32 17223116 17223072 28216 2x10 5x10x4 17223069 28216 5x10x4 17224051 4x10 28216 17224021 5x10x4...
- Seite 23 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 SCHALTSERVO 17223159 2,5x16 HI/LOW SPEED SERVO 17223094 17223094 17223061 2,5x8 2,5x8 17223068 17223068 2,6x6x0,5 2,6x6x0,5 17223015 17223094 17223159 17223119 2,5x8 2,5x16 17223060 17223010 17223068 2,6x6x0,5 AKKUHALTERUNG EMPFÄNGERBOX 17223087 BATTERY BOX RECEIVER BOX 3x10 17223008...
- Seite 24 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 17223088 CHASSIS 3x12 17223087 17223633 3x10 17223088 3x12 17223105 2,5x8 17223084 17223090 3x16 17223087 17223200 3x10 17223084 17223618 17333027 17223087 17223619 3x10 17223619 17223090 17223087 3x16 3x10 17333027 17223622 17223084 17223633 17223107 17223087 3x10...
- Seite 25 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 FRONT- & HECK BUMPER 17223610 17223084 FRONT/REAR BUMPER 17223623 17223084 17223623 17223180 2,5x10 17223640 2,5x8 17223623 17223623 17223610 17223631 17223184 17223627 2,5x8 17223623 17223180 2,5x10 17223084 17223084 17223623 17223184 2,5x8 17223640 17223180 2,5x8 2,5x10...
- Seite 26 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 VORDERE PORTALACHSE LINKS & DÄMPFER FRONT PORTAL LINKAGE & SHOCKS 17223103 17223102 17223114 17223116 17223199 3x32 3x24 3x20 17223102 3x24 17223199 17223116 17223103 3x32 17223199 17223600 17223600 17223102 17223199 3x24 17223114 3x20 17223052 62mm...
- Seite 27 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 MIDDLE PORTAL LINKAGE & SHOCKS MITTLERE PORTALACHSE LINKS & DÄMPFER / 17223100 17223103 17223114 17223199 3x18 3x32 3x20 17223614 3x4x7,3 17223103 3x32 17223199 17223614 17223100 3x18 17223199 17223103 17223614 17223601 3x32 17223100 3x18 17223601...
- Seite 28 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 REAR PORTAL LINKAGE & SHOCKS HINTERE PORTALACHSE LINKS & DÄMPFER / 17223103 17223116 17223199 3x32 17223103 3x32 17223199 17223116 17223116 17223199 17223103 3x32 17223116 17223602 17223602 17223103 17223199 3x32 17223114 3x20 17223052 17223052 46mm...
- Seite 29 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 CHASSIS MONTAGE CHASSIS ASSEMBLY 17223090 3x16 17223087 3x10 17223090 3x16 17223087 3x10 17223087 3x10 17223087 17223090 17223108 17223108 3x10 3x16 3x12 3x12 SCHALT- & DIFF. SPERR SERVO MONTAGE HI/LOW SPEED & DIFF. LOCK SERVO ASSEMBLY...
- Seite 30 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 AXLE ASSEMBLY ACHSMONTAGE / STOSSDÄMPFERBEFESTIGUNG SHOCK ABSORBER MOUNT 17223638 17223638 17223613 17223638 17223099 17333029 3x14 17333029 17223100 3x18 17223099 3x14 17223100 3x18 17223099 3x14 17223099 3x14 17223100 3x18 17223099 3x14 17223100 3x18 17223099 3x14...
- Seite 31 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 INTERIOR INTERIEUR / 17223634 17223634 17223634 17223185 17223634 17223183 2,5x6 17223185 17223183 17223183 2,5x6 2,5x6 BODY KAROSSERIE / 17223626 17223088 17223092 3x12 3x25 17223115 17223094 2,5x8 17223626 17223108 17223627 17223088 3x12 17224050 17223094 3x12...
- Seite 32 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 SERVO CABLE BUSHING SERVO KABELDURCHFÜHRUNG / DIFF. LOCK WIRES FIXTURE DIFF. SPERRKABELBEFESTIGUNG / MITTELACHSE MIDDLE AXLE VORDERACHSE 17223630 FRONT AXLE 17223112 17223089 3x14 17223112 HINTERACHSE REAR AXLE 17223112 17223112 17223112 17223089 17223630 17223089 17223630...
- Seite 33 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 WHEELS RÄDER / Auf beiden Seiten verkleben Glue on both sides 17223608 17223608 17223607 17223117 17223609 17223117 KAROSSERIEBEFESTIGUNG BODY SCREWS 17224080...
- Seite 34 BEDIENUNGSANLEITUNG / INSTRUCTION MANUAL AMXROCK RCX10.3 NOTES NOTIZEN /...
- Seite 36 amewi.com...
