Adressierung des Geräts

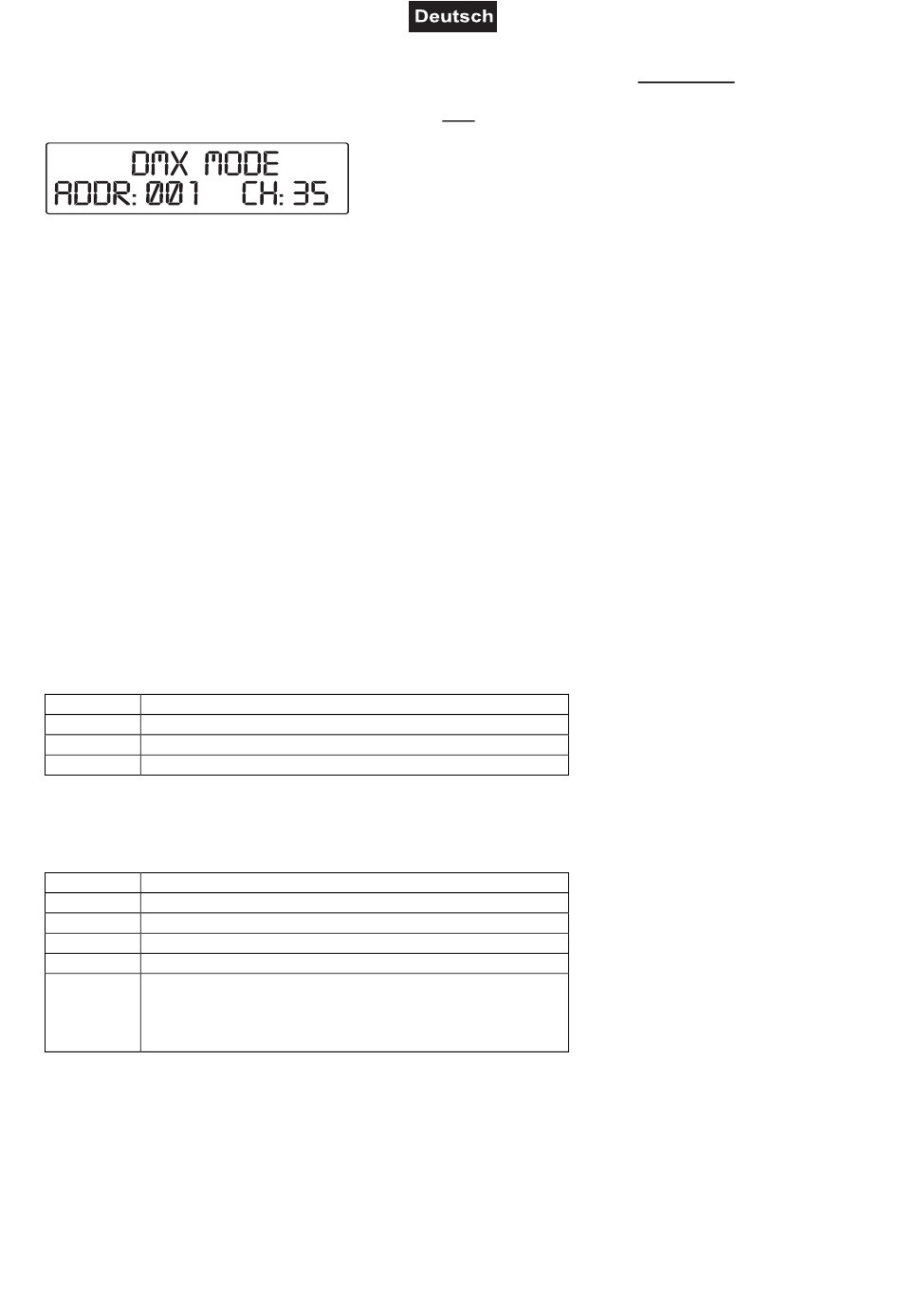

Um die Startadresse einzustellen drücken Sie die MODE-Taste bis das Display DMX MODE anzeigt
Drücken Sie die ENTER-Taste und das Display zeigt 001 an.
um einen DMX-Kanal-Modus auswählen.
DMX-Kanal-Auswahl : Auswählen eines DMX-Kanal-Modus
Das Gerät verfügt über 7 verschiedene DMX-Modi.
Nachdem Sie die gewünschte Adresse(n) ausgewählt und ENTER gedrückt haben, können Sie nun einen
DMX-Kanal-Modus auswählen (4 CH, 6 CH, 7 CH, 11 CH, 19 CH, 32 CH, 35 CH).
Wählen Sie den gewünschten Modus über die UP- oder DOWN-Taste aus.
Bitte drücken Sie nochmal die ENTER-Taste zur Bestätigung, und um den DMX-Modus zu verlassen.
Die Werte der jeweiligen Kanal-Belegungen entnehmen Sie bitte folgenden Tabellen des DMX-Protokolls:
DMX-Protokoll
Die einzelnen DMX-Kanäle und ihre Eigenschaften sind im folgenden aufgeführt.
Die LEDs der Geräte sind in verschiedene Segmente aufgeteilt, die in den folgenden 7 verschieden DMX-
Modi gesteuert werden können.
4-Kanal-Modus: Alle 8 LEDs als 1 Segment
CH 1
Rot (0 - 100 %)
CH 2
Grün (0 - 100 %)
CH 3
Blau (0 - 100 %)
CH 4
Weiß (0 - 100 %)
6-Kanal-Modus (Vorgabewert): Alle 8 LEDs als 1 Segment
(kompatibel mit EUROLITE DMX LED Operator 2, Artikel-Nr. 70064502)
CH 1
Rot (0 - 100 %)
CH 2
Grün (0 - 100 %)
CH 3
Blau (0 - 100 %)
CH 4
Weiß (0 - 100 %)
CH 5
Dimmer (0 - 100 %)
CH 6
0 -
0 An
1 -
5 Musikgesteuert (15 Farben)
6 - 10 An
11 - 255 Flash (mit zunehmender Geschwindigkeit)
Sie können nun die gewünschte Adresse über die UP- oder
DOWN-Taste auswählen.
Bitte drücken Sie nochmal die ENTER-Taste zur Bestätigung, und
12/31
00060568.DOC, Version 1.0
