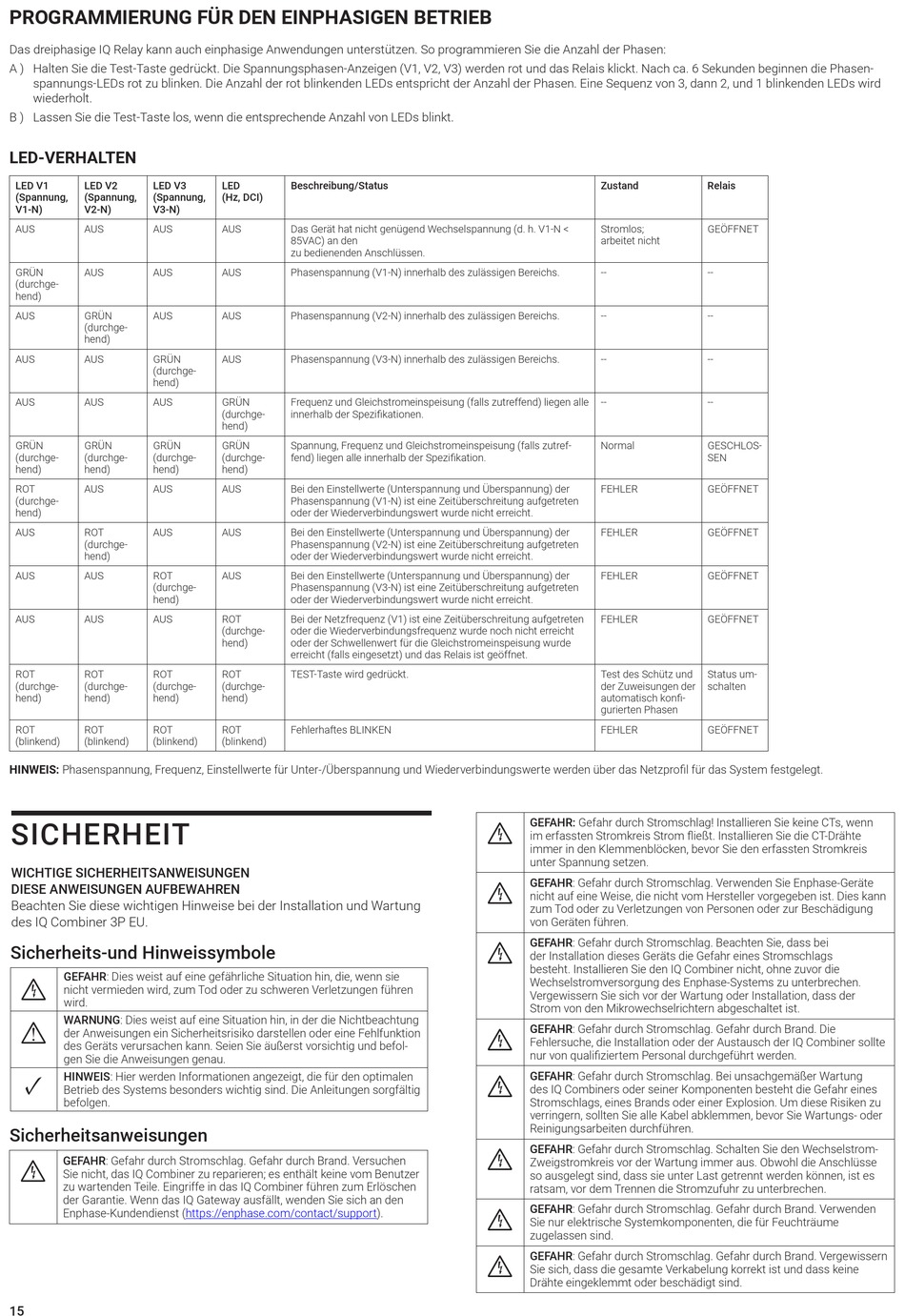

PROGRAMMIERUNG FÜR DEN EINPHASIGEN BETRIEB
Das dreiphasige IQ Relay kann auch einphasige Anwendungen unterstützen. So programmieren Sie die Anzahl der Phasen:
A ) Halten Sie die Test-Taste gedrückt. Die Spannungsphasen-Anzeigen (V1, V2, V3) werden rot und das Relais klickt. Nach ca. 6 Sekunden beginnen die Phasen-
spannungs-LEDs rot zu blinken. Die Anzahl der rot blinkenden LEDs entspricht der Anzahl der Phasen. Eine Sequenz von 3, dann 2, und 1 blinkenden LEDs wird
wiederholt.
B ) Lassen Sie die Test-Taste los, wenn die entsprechende Anzahl von LEDs blinkt.
LED-VERHALTEN
LED V1
LED V2
LED V3
(Spannung,
(Spannung,
(Spannung,
V1-N)
V2-N)
V3-N)
AUS
AUS
AUS
GRÜN
AUS
AUS
(durchge-
hend)
AUS
GRÜN
AUS
(durchge-
hend)
AUS
AUS
GRÜN
(durchge-
hend)
AUS
AUS
AUS
GRÜN
GRÜN
GRÜN
(durchge-
(durchge-
(durchge-
hend)
hend)
hend)
ROT
AUS
AUS
(durchge-
hend)
AUS
ROT
AUS
(durchge-
hend)
AUS
AUS
ROT
(durchge-
hend)
AUS
AUS
AUS
ROT
ROT
ROT
(durchge-
(durchge-
(durchge-
hend)
hend)
hend)
ROT
ROT
ROT
(blinkend)
(blinkend)
(blinkend)
HINWEIS: Phasenspannung, Frequenz, Einstellwerte für Unter-/Überspannung und Wiederverbindungswerte werden über das Netzprofil für das System festgelegt.
SICHERHEIT
WICHTIGE SICHERHEITSANWEISUNGEN
DIESE ANWEISUNGEN AUFBEWAHREN
Beachten Sie diese wichtigen Hinweise bei der Installation und Wartung
des IQ Combiner 3P EU.
Sicherheits-und Hinweissymbole
GEFAHR: Dies weist auf eine gefährliche Situation hin, die, wenn sie
+
nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen
wird.
WARNUNG: Dies weist auf eine Situation hin, in der die Nichtbeachtung
*
der Anweisungen ein Sicherheitsrisiko darstellen oder eine Fehlfunktion
des Geräts verursachen kann. Seien Sie äußerst vorsichtig und befol-
gen Sie die Anweisungen genau.
✓
HINWEIS: Hier werden Informationen angezeigt, die für den optimalen
Betrieb des Systems besonders wichtig sind. Die Anleitungen sorgfältig
befolgen.
Sicherheitsanweisungen
GEFAHR: Gefahr durch Stromschlag. Gefahr durch Brand. Versuchen
+
Sie nicht, das IQ Combiner zu reparieren; es enthält keine vom Benutzer
zu wartenden Teile. Eingriffe in das IQ Combiner führen zum Erlöschen
der Garantie. Wenn das IQ Gateway ausfällt, wenden Sie sich an den
Enphase-Kundendienst (https://enphase.com/contact/support).
15
LED
Beschreibung/Status
(Hz, DCI)
AUS
Das Gerät hat nicht genügend Wechselspannung (d. h. V1-N <
85VAC) an den
zu bedienenden Anschlüssen.
AUS
Phasenspannung (V1-N) innerhalb des zulässigen Bereichs.
AUS
Phasenspannung (V2-N) innerhalb des zulässigen Bereichs.
AUS
Phasenspannung (V3-N) innerhalb des zulässigen Bereichs.
GRÜN
Frequenz und Gleichstromeinspeisung (falls zutreffend) liegen alle
(durchge-
innerhalb der Spezifikationen.
hend)
GRÜN
Spannung, Frequenz und Gleichstromeinspeisung (falls zutref-
(durchge-
fend) liegen alle innerhalb der Spezifikation.
hend)
AUS
Bei den Einstellwerte (Unterspannung und Überspannung) der
Phasenspannung (V1-N) ist eine Zeitüberschreitung aufgetreten
oder der Wiederverbindungswert wurde nicht erreicht.
AUS
Bei den Einstellwerte (Unterspannung und Überspannung) der
Phasenspannung (V2-N) ist eine Zeitüberschreitung aufgetreten
oder der Wiederverbindungswert wurde nicht erreicht.
AUS
Bei den Einstellwerte (Unterspannung und Überspannung) der
Phasenspannung (V3-N) ist eine Zeitüberschreitung aufgetreten
oder der Wiederverbindungswert wurde nicht erreicht.
ROT
Bei der Netzfrequenz (V1) ist eine Zeitüberschreitung aufgetreten
(durchge-
oder die Wiederverbindungsfrequenz wurde noch nicht erreicht
hend)
oder der Schwellenwert für die Gleichstromeinspeisung wurde
erreicht (falls eingesetzt) und das Relais ist geöffnet.
ROT
TEST-Taste wird gedrückt.
(durchge-
hend)
ROT
Fehlerhaftes BLINKEN
(blinkend)
Zustand
Stromlos;
arbeitet nicht
--
--
--
--
Normal
FEHLER
FEHLER
FEHLER
FEHLER
Test des Schütz und
der Zuweisungen der
automatisch konfi-
gurierten Phasen
FEHLER
GEFAHR: Gefahr durch Stromschlag! Installieren Sie keine CTs, wenn
+
im erfassten Stromkreis Strom fließt. Installieren Sie die CT-Drähte
immer in den Klemmenblöcken, bevor Sie den erfassten Stromkreis
unter Spannung setzen.
GEFAHR: Gefahr durch Stromschlag. Verwenden Sie Enphase-Geräte
+
nicht auf eine Weise, die nicht vom Hersteller vorgegeben ist. Dies kann
zum Tod oder zu Verletzungen von Personen oder zur Beschädigung
von Geräten führen.
GEFAHR: Gefahr durch Stromschlag. Beachten Sie, dass bei
+
der Installation dieses Geräts die Gefahr eines Stromschlags
besteht. Installieren Sie den IQ Combiner nicht, ohne zuvor die
Wechselstromversorgung des Enphase-Systems zu unterbrechen.
Vergewissern Sie sich vor der Wartung oder Installation, dass der
Strom von den Mikrowechselrichtern abgeschaltet ist.
GEFAHR: Gefahr durch Stromschlag. Gefahr durch Brand. Die
+
Fehlersuche, die Installation oder der Austausch der IQ Combiner sollte
nur von qualifiziertem Personal durchgeführt werden.
GEFAHR: Gefahr durch Stromschlag. Bei unsachgemäßer Wartung
+
des IQ Combiners oder seiner Komponenten besteht die Gefahr eines
Stromschlags, eines Brands oder einer Explosion. Um diese Risiken zu
verringern, sollten Sie alle Kabel abklemmen, bevor Sie Wartungs- oder
Reinigungsarbeiten durchführen.
GEFAHR: Gefahr durch Stromschlag. Schalten Sie den Wechselstrom-
+
Zweigstromkreis vor der Wartung immer aus. Obwohl die Anschlüsse
so ausgelegt sind, dass sie unter Last getrennt werden können, ist es
ratsam, vor dem Trennen die Stromzufuhr zu unterbrechen.
GEFAHR: Gefahr durch Stromschlag. Gefahr durch Brand. Verwenden
+
Sie nur elektrische Systemkomponenten, die für Feuchträume
zugelassen sind.
GEFAHR: Gefahr durch Stromschlag. Gefahr durch Brand. Vergewissern
+
Sie sich, dass die gesamte Verkabelung korrekt ist und dass keine
Drähte eingeklemmt oder beschädigt sind.
Relais
GEÖFFNET
--
--
--
--
GESCHLOS-
SEN
GEÖFFNET
GEÖFFNET
GEÖFFNET
GEÖFFNET
Status um-
schalten
GEÖFFNET
