Nur IQ Battery installieren (mit String-Wechselrichtern am Hauptpanel)

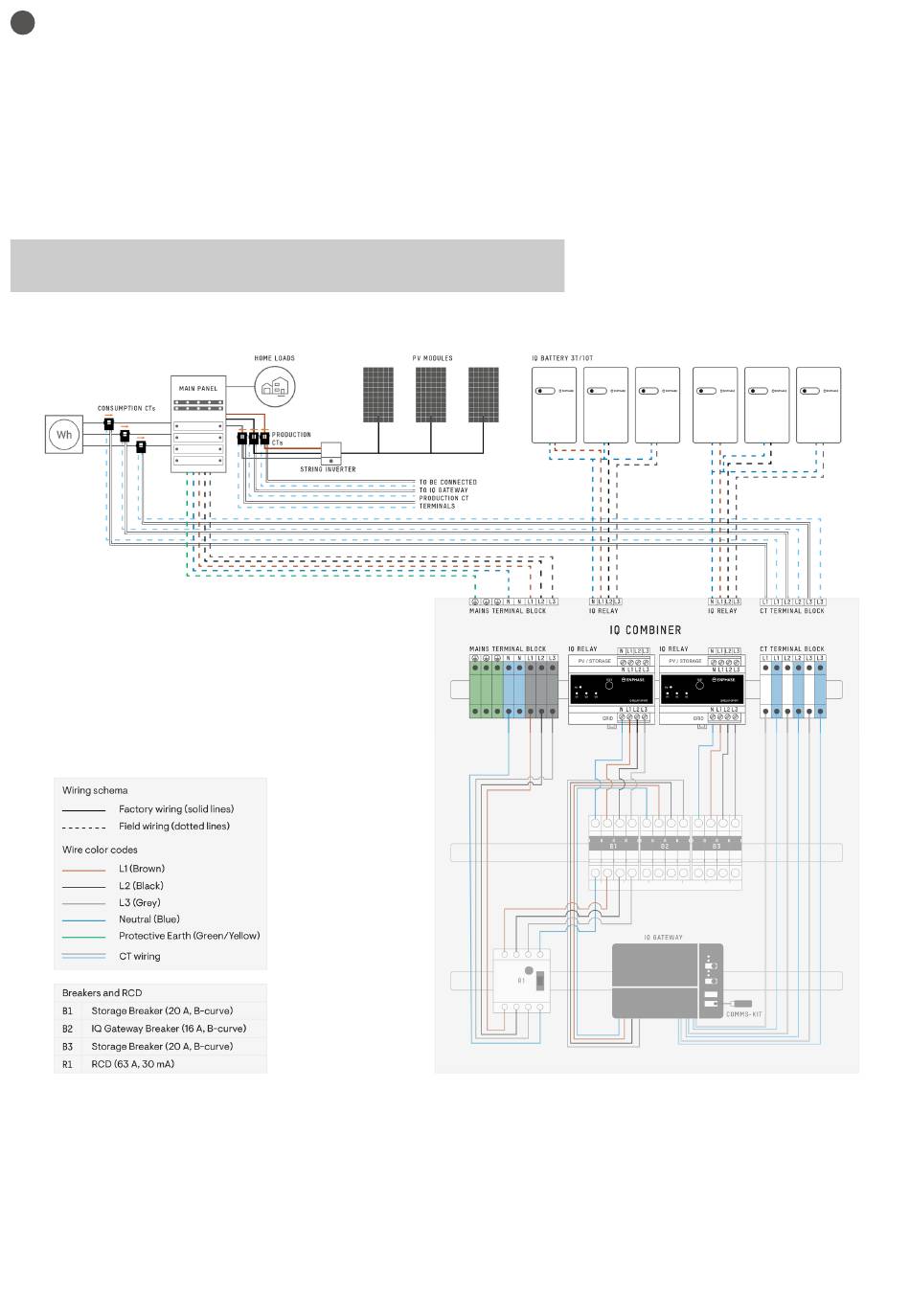

Verwenden Sie das folgende Verdrahtungsdiagramm für die Installation von bis zu sechs IQ Battery Einheiten.
A ) Schließen Sie das Netz an die Netzanschlussklemme an.
B ) Schließen Sie die IQ Battery an dafür vorgesehene IQ Relays an.
C ) Installieren Sie die Verbrauchs-CT an der Netzleitung (mit dem Pfeil vom Netz weg/zu den Lasten hin) und schließen Sie die Leitungsdrähte an die CT-
Klemmenleiste an.
D ) In dieser Konfiguration müssen die Produktions-Stromwandler zu den String-Wechselrichterkabeln am Hauptschaltschrank verlegt werden.
WARNUNG: Wenn Sie die Produktions-CTs nicht entfernen, werden die PV-Produktionsdaten verfälscht und das System wird daher nicht wie beabsichtigt
funktionieren.
Dieses Szenario ist anwendbar, wenn IQ Battery-Einheiten mit String-Wechselrichtern von Drittanbietern installiert werden.
✓
IDer IQ Combiner darf nur für die Installation von IQ-Batterien und Enphase
HINWEIS:
Systemen verwendet werden. String-Wechselrichter von Drittanbietern dürfen nicht an
den IQ Combiner angeschlossen werden.
12
