- Seite 1 PSTN/GSM Doppelnetz-Alarmsystem Bedienungsanleitung Printed in China 2014 smanos. All rights reserved. OI: B11-UM-DE-V1.0...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Das Alarmsystem B11 im Überblick ---------------------------------------------- 01~03 Fernsteuerung durch Anruf der Telefonnummer ----------------------------------- Bedienfeld ------------------------------------------------------------------------- Fernsteuerung durch Anruf der SIM-Kartennummer ------------------------------- Bedienung per SMS ------------------------------------------------------------- Mitgeliefertes Zubehör ------------------------------------------------------------ 36~37 Alarm aus -------------------------------------------------------------------------- Wie funktioniert das Alarmsystem ---------------------------------------------- 04~05 Alarm ein (Abwesenheitsmodus) - Seite 3 Merkmale 100% drahtlose Konfiguration, Selbstinstallation Stilvolles Design mit Touch-Tastenfeld LCD mit Führungsmenü für einfache Programmierung Mit 1.000.000 eingebauten RF-Code-Kombinationen für hohe Zuverlässigkeit Unterstützt 10 Fernbedienungen, 50 Funksensoren und 50 RFID-Tags 6 Alarmrufnummern Speicherbar 10-sekündige Sprachnotiz und Alarm-Sprachnachricht aufzeichenbar Alarm durch RFID-Tags ausschalten und elektronisches Türschloss entriegeln Unterstützt bis zu 150 Alarmereignisprotokolle Direkt Anrufe tätigen Zwangscode ermöglicht ein "stillen Alarm"...
-

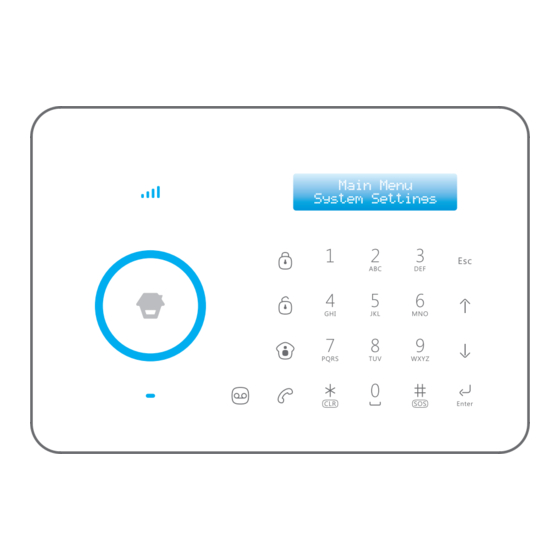

Seite 4: Das Alarmsystem B11 Im Überblick
Rückansicht Das Alarmsystem B11 im Überblick Mikro Sabotagekontakt Lautsprecher Alarmszentrale Vorderansicht Klemmen für SIM-Karten-Slot Kabelsensoren LED Signalisierung für den GSM Betrieb Zuhause-Modus (teilweise eingeschalteter Alarm) RFID-Tag-Leser / Netzteilanschluss Alarm aus Sprachnotiz abspielen Alarm ein LCD-Display Festnetzanschluss Strom Ein/aus schalten (Esc) -
Seite 5: Bedienfeld
Mitgeliefertes Zubehör Wie funktioniert das Alarmsystem? Das Alarmsystem B11 wird mit folgenden Zubehören geliefert: - Handbuch Wenn ein Sensor ausgelöst wird, gibt das Bedienfeld einen Alarm aus und ruft alle - Mehrsprachige Kurzanleitung gespeicherten Telefonnummern an. Die Sirene geht sofort aus. -
Seite 6: Telefonbetrieb Beim Empfang Eines Notrufs
Telefonbetrieb beim Empfang eines Notrufs Anordnung der Sensoren Wenn das Alarmsystem einen Alarm ausgibt, ruft das Bedienfeld die vorab gespeicherten Notrufnummern an. Folgende Befehle können verwendet werden, um Das Alarmsystem funktioniert am besten mit sinnvoll auf- und eingestellten Sensoren. das Alarmsystem zu bedienen, wenn das Gespräch angenommen wird: Entscheiden Sie, welche Bereiche Sie mit welchen Sensoren überwachen möchten. -
Seite 7: Vorbereitung Zum Betrieb
Vorbereitung zum Betrieb Bedienung des Bedienfeldes Eine SIM-Karte einlegen Alarm einschalten Drücken Sie die [Alarm ein Dieser Schritt kann ausgelassen werden, Taste. Alle Sensoren werden wenn die GSM-Funktion nicht verwendet wird. aktiviert. Mit PSTN-Festnetz verbinden Strom einschalten Alarm teilweise einschalten Drücken Sie die [Zuhause-Alarm Taste. -
Seite 8: Alarm Ausschalten Per Rfid-Tag
Alarm ausschalten per RFID-Tag Sprachnotiz Halten Sie den RFID-Tag in die Nähe des RFID-Lesers. Das System gibt einen Signalton Halten Sie die [Tonafnahme Taste für 3 Sekunden gedrückt. Um eine persönliche Nachricht von bis zu 10 Sekunden aufzunehmen. Wenn Ihre Nachricht kürzer als 10 ab zur Bestätigung, dass der Alarm ausgeschaltet ist. -
Seite 9: Tür-/Fensterkontakt
Tür-/Fensterkontakt B itte drücken Sie die Taste, um den Alarm Alarm ein einzuschalten. Die Sirene piept einmal zur Aussehen Bestätigung, dass der Alarm eingeschaltet ist. LED-Statusanzeige B itte drücken Sie die Taste, um den Alarm Alarm aus auszuschalten. -
Seite 10: Magnetkontakt Installieren
Magnetkontakt installieren Haustierimmuner PIR-Bewegungsmelder Der Tür-/Fensterkontakt kann an Türen, Fenstern und allen anderen Objekten, die sich Der Melder kann menschliche Bewegung in einem Raumkegel innerhalb von 8 m öffnen und schließen lassen, installiert werden. Bei Installation an einem Fenster kann wahrnehmen und eignet sich für den Einsatz in Sälen, Fluren usw. -
Seite 11: Montagehinweise
Arbeitsmodus Montagehinweise Achten Sie während der Installation auf Folgendes: Testmodus 1. Montieren Sie den Melder an einer Stelle nahe beim Ein- oder Ausgang Nach dem Selbsttest geht der Melder in den 2. Montieren Sie den Melder in einem geeigneten Winkel Testmodus und führt alle 10 Sekunden eine 3. -
Seite 12: Lcd-Display Inhalte
3. Test LCD-Display Inhalte Drücken Sie den Testknopf auf der Rückseite des Melders, gehen Sie im Erfassungsbereich umher und beobachten Sie die LED-Anzeige, um sicherzustellen, dass der Melder arbeitet. Systemstatus Display-Inhalt Verb. Getrennt Spannungsausfall Batterie schwach GPRS ok. Standby Sensor 1~50 (Sensorname) Batterie schwach Keine SIM-Karte Verbinde GPRS 4. -
Seite 13: Lcd-Display Menü
LCD-Display Inhalte LCD-Display Menü Wenn LCD aktiviert ist, eingeben Sie den Admin-Code und drücken Sie die [Enter] Taste. SOS Alarm um zum Einstellungsmenü zu gelangen. Alarm Tel.Leitg. Hauptmenü Untermenü 1 Untermenü 2 Untermenü 3 Sabot. Zentrale Alarm Alarmnummer 1-6 Alarm Kabelsensor Tel-Nr. - Seite 14 Datum Alarm Signalton Aufnahme Datum und Datumsformat Zeit Sirene Ein/Aus <Ein/Aus> Zeit Kabelgeb. Sirene Sch./Unsch-Ton Eingangsverzög <Ein/Aus> <000S> Verzögerungszeit Sirene Ein/Aus Ausgangsverzög <Ein/Aus> <000S> Funk-Sirene Sch./Unsch-Ton <Ein/Aus> LCD Leuchtzeit <20s> Sirene Ein/Aus <Aus/Niedrig/Hoch> Sireneneinstellung Interne Sirene Systemeinst. Aut. Scharfzeit Sch./Unsch-Ton <00:00:00>...
-
Seite 15: Einstellungen
Einstellungen Alarmrufnummer hinzufügen Telefonnummern > Tel-Nr. hinzuf. > Alarmnummer 1-6 Geben Sie die Alarmrufnummern der Reihenfolge nach ein, drücken Sie [Enter] . Wenn 1. Funktionseinstellung eine Gruppen-Nebenstellennummer verwendet wird, muss der Telefonnummer 0# oder 9# vorangestellt werden. Hinweis: Zur Überprüfung oder Bearbeitung der gespeicherten Telefonnummer geben Sie „Alarmnummer 1 ~ 6“. - Seite 16 Löschen Normaler Sensor: Wenn im Modus „Alarm ein“ Normal-Sensoren ausgelöst werden, Zubehör > Kopplung > Löschen gibt das System einen Alarm aus. Wenn im Modus „Alarm aus“ Normal-Sensoren ausgelöst werden, gibt das System keinen Alarm aus. RFID-Tags hinzufügen/löschen/bearbeiten 24h Sensor: Unter allen Umständen gibt, wenn ein 24-Stunden-Sensor ausgelöst wird, Hinzufügen das System augenblicklich einen Alarm aus.
-
Seite 17: Systemeinstellungen
4. Systemeinstellungen Hintergrundbeleuchtungszeit Systemeinst. > LCD Leuchtzeit Datum und Zeit Geben Sie die Hintergrundbeleuchtungszeit ein; drücken Sie [Enter] Die Hintergrundbeleuchtungszeit wird in Sekunden ausgedrückt. Voreingestellt sind 20 Datum Sekunden. Der Einstellungsbereich ist 01-99 Sekunden. Systemeinst. > Datum und Zeit > Datum Datumsformat Alarm ein/aus zeitlich festgelegt Systemeinst. - Seite 18 Tastenfeldtöne Alarmmeldung Der Benutzer kann eine 10-sekündige Sprachnachricht hinterlassen. Wenn das Tastenfeldton ein-/ausschalten Bedienfeld die gespeicherte Nummer anruft, wird die Sprachaufnahme wiederholt Systemeinst. > Tastentöne > Ein/Aus abgespielt, um das Eindringlinge anzuzeigen. Bei „Ein“ wird der Tastenfeldton eingeschaltet, bei „Aus“ wird der Tastenfeldton ausgeschaltet.
-
Seite 19: Ereignisprotokolle Überprüfen
Ton bei Ein-/Ausschalten des Alarms für Funksirene ein-/ausschalten Rücksetzung Systemeinst. > Sireneneinst. > Funk-Sirene > Sch./Unsch-Ton > Ein/Aus Systemeinst. > Reset Bei „Ton ein“ wird der Ton bei Ein-/Ausschalten des Alarms für die Funksirene eingeschaltet, bei „Ton aus“ wird der Ton bei Ein-/Ausschalten des Alarms für die Hinweis: Alle Systemeinstellungen werden auf die Standardeinstellungen zurückgesetzt. -
Seite 20: Verbindung Zum Cms Herstellen
Verbindung zum CMS herstellen Alarm-ein-/Alarm-aus-Bericht an CMS Center hochladen Wenn diese Funktion aktiviert ist, werden alle Alarm-ein-/Alarm-aus-Berichte automatisch an das CMS Center hochgeladen, damit dem CMS Center der Status des Bitte ignorieren Sie diesen Schritt, wenn Benutzer keine Verbindung zum CMS Center Alarmsystems bekannt ist. -
Seite 21: Fernsteuerung Durch Anruf Der Telefonnummer
Fernsteuerung durch Anruf der Telefonnummer Bedienung per SMS Rufen Sie die Telefonnummer an. Nach Zustandekommen der Verbindung , geben Sie den Zugangscode (Benutzercode oder Admin-Code) ein; drücken Sie zur bestätigen. Sie können das System steuern, indem Sie SMS-Befehle an die SIM-Kartennummer Benutzer können zur Fernsteuerung den entsprechenden Befehl wählen. -
Seite 22: Zuhause-Modus (Teilweise Eingeschalteter Alarm)
Nummer des Bedienfeldes gesendet. Download und Installation der App System in Home-Modus. Suchen Sie im Apple Store oder in Google Play nach ”B11 alarm“. Die App ist kostenlos. Überwachung Hiermit wird der Ort fernüberwacht durch Rückruf vom Bedienfeld. Nachdem das Bedienfeld die SMS erhält, ruft es Ihre Telefonnummer an. -
Seite 23: Steuerung Per Sms
System nur Befehle von diesen Nummern. wählen, überwachen und eine Sprachnotiz hinterlassen. 1.Konten hinzufügen Durch Hinzufügen von Konten können Sie die Alarmsysteme an Ihr Smartphone verbinden. Sie können mehrere Konten hinzufügen, um mehrere B11-Alarmsysteme von Ihrem Handy aus zu steuern. ① [Konten] eingeben Tippen Sie B11 APP und wählen Sie... -
Seite 24: Steuerung Durch Gprs-Daten
APN-Einstellung verbinden. Bei einigen SIM-Karten muss APN eingestellt sein, um die GPRS-Funktion zu ermöglichen. Wenn die GPRS-Funktion der SIM-Karte in B11 nicht funktioniert, gehen ① Zur Login-Oberfläche gehen Sie bitte wie folgt vor: Senden Sie „APN“ an die SIM-Karte im Bedienfeld; Sie Tippen Sie auf B11 APP und wählen Sie... - Seite 25 2. Bedienung im Hauptmenü 4. Aktualisieren Loggen Sie sich ein, um zum Hauptmenü zu gelangen. Der Benutzer kann den Alarm Zur Aktualisierung des aktuellen Systemzustands drücken Sie auf ausschalten und einschalten, Zuhause-Alarm wählen, überwachen und eine Sprachnotiz hinterlassen. 13211110000 ****** 13211110000 13211110000 ******...
-
Seite 26: Wartung
Wartung Bitte lesen Sie die obigen Hinweise sorgfältig und befolgen Sie sie genau. Wenn das Produkt einen Fehler aufweist, können Sie es zur Wartung an Ihren Händler oder ein autorisiertes Wartungszentrum senden. Wir werden Ihnen so schnell wie möglich helfen. Design und Verarbeitung des Alarmsystems sind hervorragend und einzigartig. Bitte benutzen Sie es mit Vorsicht. -
Seite 27: Technische Daten
58 x 31 x 9,5 mm überprüfen des Bedienfeldes schuldenfrei ist Drahtloser T ür-/Fenst erkontak t DWC-102 Technische Dat en ≤ 35 uA ≤ 10 mA Bedienfeld C G-B11 Sendereichweite Stromversorgung Eingang DC 12 V 500 mA , 6 Wh Funkfrequenz Standby-Strom ≤ 90 mA Gehäusematerial... -
Seite 28: Rechtlicher Hinweis
Rechtlicher Hinw eis Haustierimmuner PIR-Bewegungsmelder PIR-910 Stromversorgung DC 3 V (2 x AA 1,5 V Batterie LR6) Ruhestrom ≤ 90 uA Liebe Nutzerin, lieber Nutzer, Alarmstrom ≤ 9,5 mA wir haben dieses Handbuch gründlich nachgesehen, um eine benutzerfreundliche Erfassungsbereich 8 m / 110° Anleitung für dieses Produkt zur Verfügung zu stellen. - Seite 29 258x185mm 129x185mm 装订方式 胶粘 OI: B11-UM-DE-V1.0 注： 双面四色印刷56P...
