inshape HIGH PERFORMANCE RB3500 Gebrauchsanweisung Seite 120

94
86

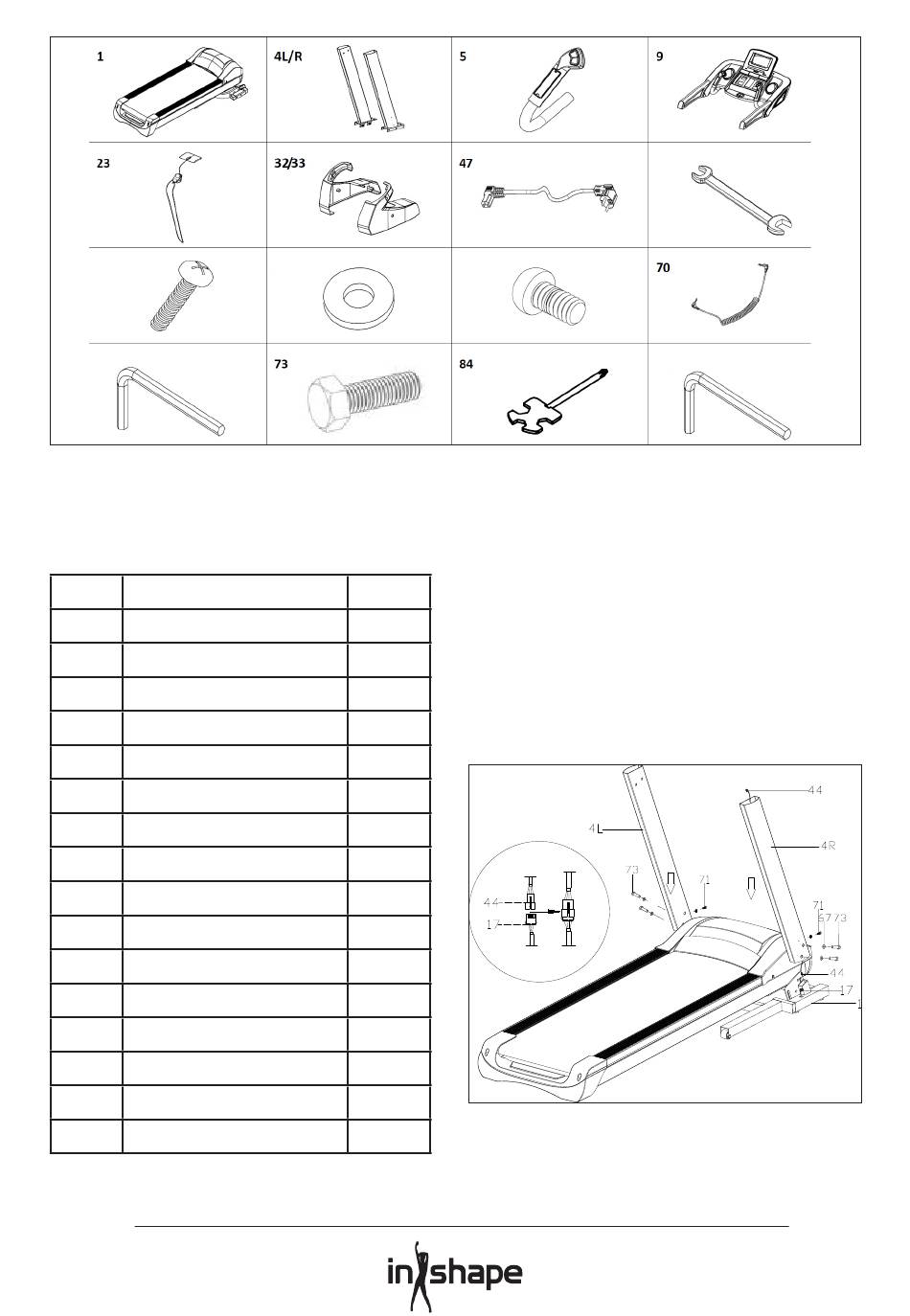

Montageanleitung
Wenn Sie die Verpackung öffnen, finden Sie
folgende Teile vor:
Nr. Teil
1 Rahmen
4 L/R Säule L/R
5 Griff L/R
9 Computer
23 Totmannknopf
32/33 Abdeckplatte L/R
47 Stromkabel
99 Gabelschlüssel 14*17
94 Schraube M4*15
66/67 Scheibe Ø11*Ø20
70 MP3-Kabel
69/71 Schraube M10*20
73 Schraube M10*60
84 Schraubenzieher
86 Inbusschlüssel S6
87 Inbusschlüssel S5
120
66/67
Anzahl
1
2
2
1
1
2
1
1
4
10
1
10
4
1
1
1
69/71
Schritt 1
Öffnen Sie die Verpackung und legen Sie den
Rahmen (1) auf den Boden. Verbinden Sie das
untere Computerkabel (17) und das mittlere
Computerkabel (44), und setzen Sie danach
die Säulen (4L/R) wie mit den Pfeilen gezeigt
auf den Rahmen (1). Verwenden Sie M10*20
Schrauben (71) / M10*80 Schrauben (73)
und Ø11*Ø20 Scheiben (67) zur Befestigung
der Säulen (4L/R). (Ziehen Sie die Schrauben
nicht zu fest an).
99
87
