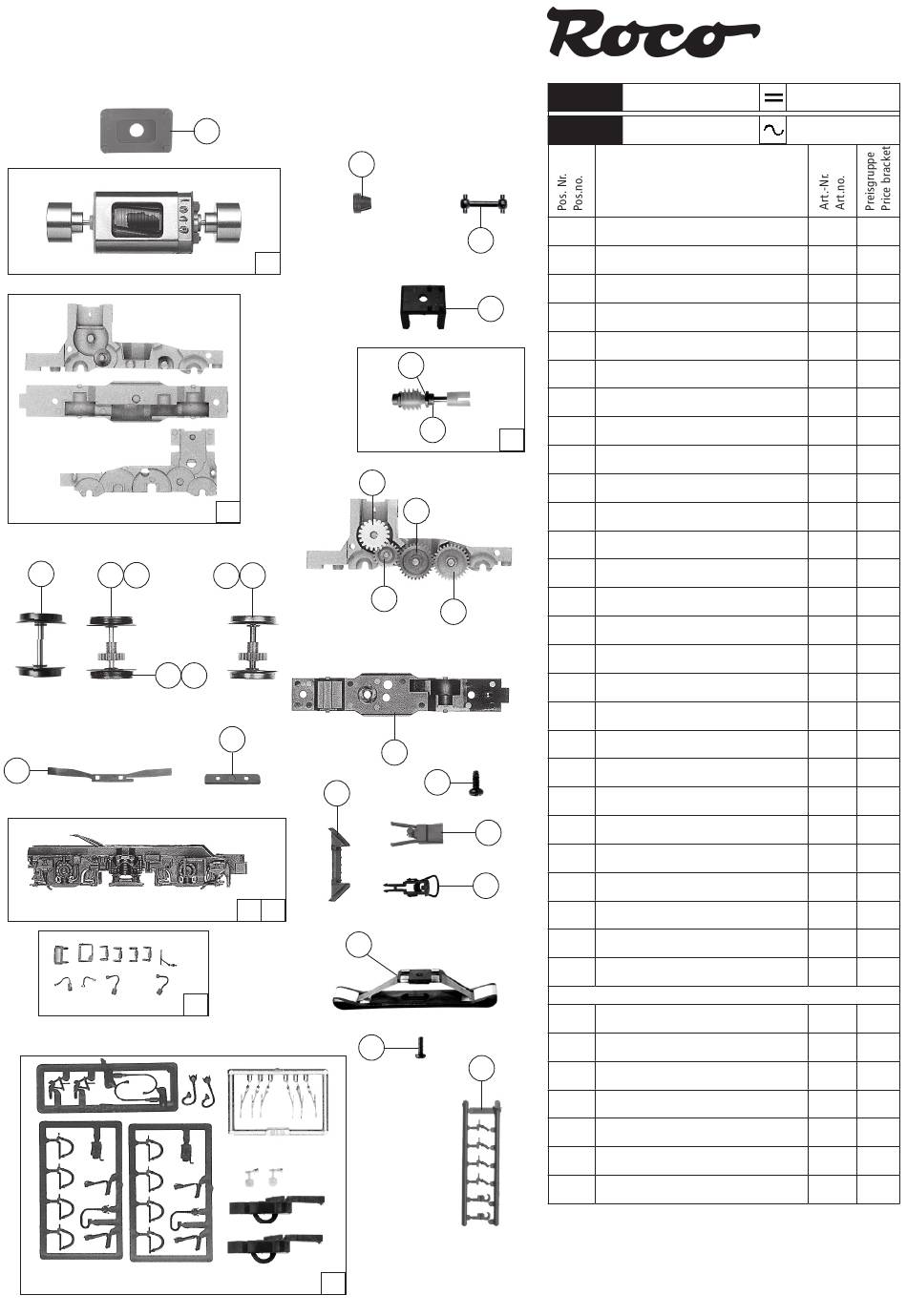

52590
D-DB
BR111
58590
Beschreibung
Description
Kardanwelle 9,5 mm
1
Cardan shaft 9,5
Schneckendeckel o. Zapfen
2
Worm gear cover w/o lug fitting
Distanzplättchen
3
Spacer chip
Motor m. 2 Schwungm.+Anleitung
4
Motor with flywheel,incl. instructions
Kardanschale kurz 1,5 mm
5
Cardan reception,short 1,5
Blende 1 kpl.
6
Bogie frame 1 assembly
Kontakthalter
7
Contact support
TS - Blendensteckteile
8
Set of cover plug-in parts
Radkontakt f. DG-Blende o.B.
9
Wheel contact for bogie frame
Schienenräumer
10
Rail guard
Getriebesatz 3-teilig
11
Gear set 3-parts
Kupplungskammer
12
Coupling reception
Standardkupplung
13
Standard coupling
Zahnrad Z=21 G/M=0,4
14
Gear wheel Z=21 G/M=0,4
Schneckenzahnrad Z=17/19
15
Worm gear wheel Z=17/19
Zahnrad Z=29 / M0,4
16
Zahnrad Z=29 M=0,4
Zahnrad Z=29 M=0,4
17
Gear wheel Z=29 M=0,4
Radsatz ohne Haftring mit Zahnrad
18
Wheelset w/o traction tyre w.gear wheel
GF-Schraube M2x5 mm
19
Self-tapping screw M2x5
Blende 2 kpl.
20
Bogie frame 2 assembly
Radsatz mit Haftring und Zahnrad
21
Wheelset w. traction tyre and gear wheel
Haftringsatz
22
Set with traction tyres
Schenckensatz - Kardanschale
23
Set of worm gear - cardan reception
Lager für Schneckenachse
24
Bearing for worm gear axle
Beilagscheibe
25
Washer
Zurüstbeutel
26
Bag with accessories
Attrappenrahmen klein
27
Small dummy frame
AC-Wechselstrom
Getriebeboden *AC*
28
Gear bottom AC
Radsatz ohne Zahnrad ohne Haftring AC
29
Wheelset w/o gear wheel w/o tract.tyre AC
Radsatz mit Haftring und Zahnrad AC
30
Wheelset w. traction tyre and gear wheel AC
Haftringsatz 10 Stk. 12,5-15,3mm
31
Set with traction tyres 10 pieces
Schleifer 46mm
32
Center pick-up 46
GF-Schraube M1,6x5 mm
33
Self-tapping screw M1,6x5
Radsatz mit Zahnrad ohne Haftring AC
34
Wheelset w. gear wheel w/o tract.tyre AC
Änderungen in Konstruktion und Ausführung vorbehalten
We reserve the right to change the construction and specification
Ersatzteile erhalten Sie direkt unter www.roco.cc, bei Ihrem Fachhändler
oder Ihrer Landesvertretung:
Spare parts can be ordered directly at www.roco.cc and from your local
dealer or country representative.
Ersatzteilliste
Replacement Parts
87154
3
94707
4
113326
3
85093
28
87129
4
111942
13
111954
3
111955
12
100256
3
111956
4
124037
13
111944
4
89246
6
86414
3
86413
5
86468
3
86467
3
111945
11
114966
3
111947
13
111946
12
40066
---
86977
13
89749
6
86108
3
141699
15
107808
4
100622
6
111959
10
111960
12
40075
---
86031
14
115269
3
111961
11
2
