Istruzioni di assemblaggio (testo)：
• Estrarre dalla scatola il serbatoio, il tabellone, il canestro e le altre parti.
• Verificare con l'aiuto dell'elenco delle parti se tutte le parti sono presenti.
Figura 1 e 2:
• Fissare la sezione inferiore del palo (H) e le ruote (D) al serbatoio anteriore (N) con il perno
della ruota (E).
• Il serbatoio (N) e' dotato di un vano speciale quadrato in cui si inserisce esattamente la
sezione inferiore del palo (H).
Nota: si consiglia a due persone di affrontare questo step.
Figura 3 e 4:
• Collegare il montante sinistro (F) e il montante destro (G) al serbatoio (N) con il set di
bulloni (B) e alla sezione del palo inferiore (H) con il set di bulloni (C).
Figura 5, 6 e 7:
• Fissare insieme il canestro (L) e la sezione del palo superiore (J) alla parte inferiore del
tabellone (K) con il set di bulloni (A). I bulloni devono essere inseriti passando dai fori dal
tabellone anteriore a quello posteriore.
Nota: poiché sia il canestro (L) che la sezione del palo superiore (J) devono essere fissati
contemporaneamente con i set di bulloni (A) al tabellone (K), consigliamo a due persone di
affrontare questo step.

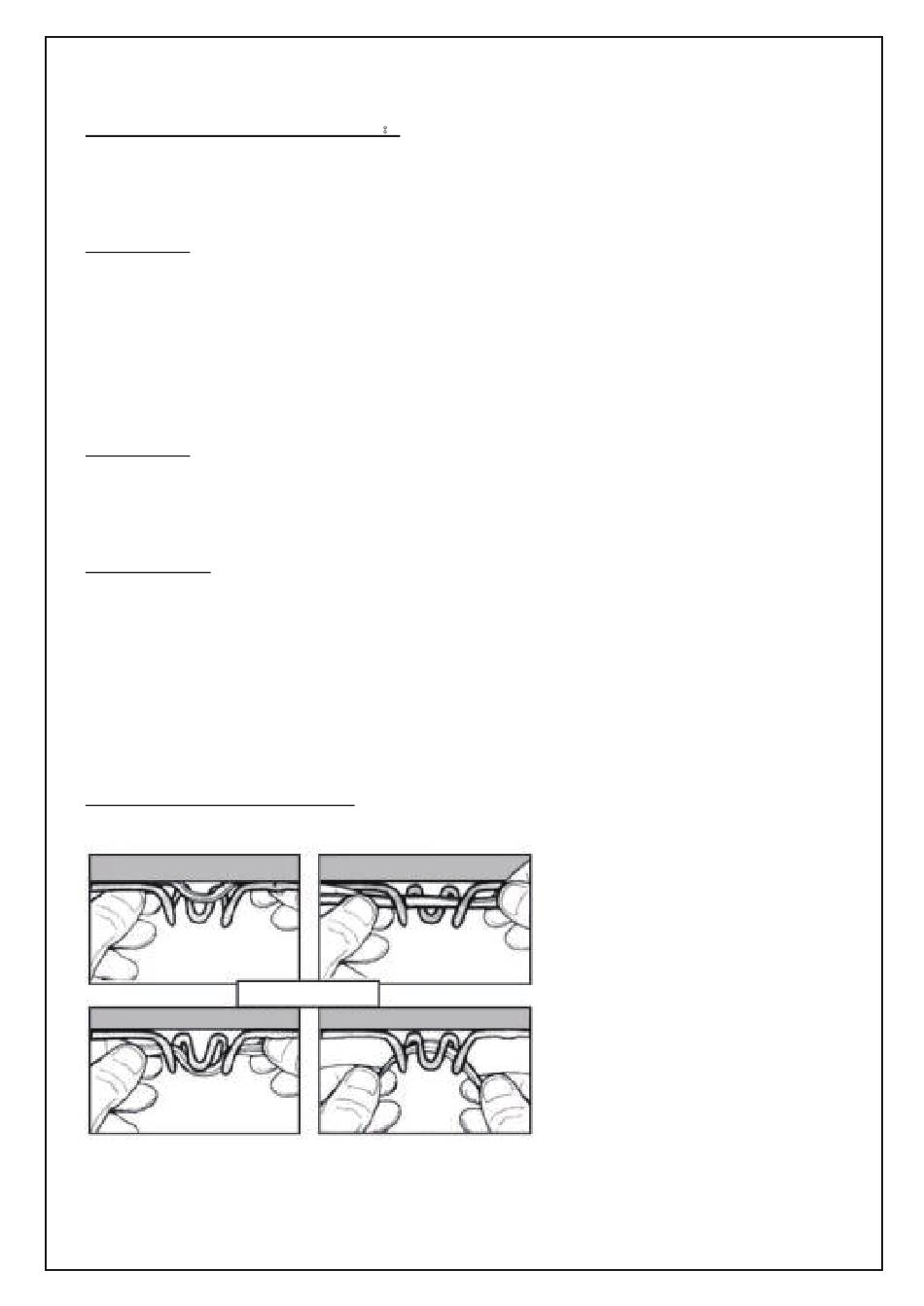

Figura 8. Installazione della rete:
•Installare la rete (M) al canestro (L) come mostrato
VISTA ESTERNA
-5-
