Montageanleitung (Text)：
- Bitte nehmen Sie den Tank, das Backboard, den Basketballkorb und die anderen Teile aus
dem Karton.
- Prüfen Sie mit Hilfe der Stückliste, ob alle Teile vorhanden sind.
Bild 1 und 2:
- Befestigen Sie das untere Stangenteil (H) und die Räder (D) mit der Radachse (E) an dem
vorderen Tank (N).
- Der Tank (N) hat einen speziellen, quadratisch geformten Hohlraum, in den das untere
Stangenteil (H) genau passt.
Hinweis: Für diesen Schritt sind zwei Personen zu empfehlen.
Bild 3 und 4:
- Befestigen Sie die linke Strebe (F) und die rechte Strebe (G) mit den Schraubensätzen (B)
am Tank (N) und mit dem Schraubensatz (C) am unteren Mastteil (H).
Bild 5, 6 und 7:
- Befestigen Sie den Basketballkorb (L) und das obere Stangenteil (J) gleichzeitig mit den
Schraubensätzen (A) an der Unterseite des Rückbretts (K). Die Schrauben müssen in die
Löcher von der Vorderseite des Backboards zur Rückseite gesteckt werden.
Hinweis: Da sowohl der Basketballkorb (L) als auch das obere Stangenteil (J) gleichzeitig
mit den Schraubensätzen (A) an der Rückwand (K) befestigt werden müssen, empfehlen wir
zwei Personen für diesen Schritt.

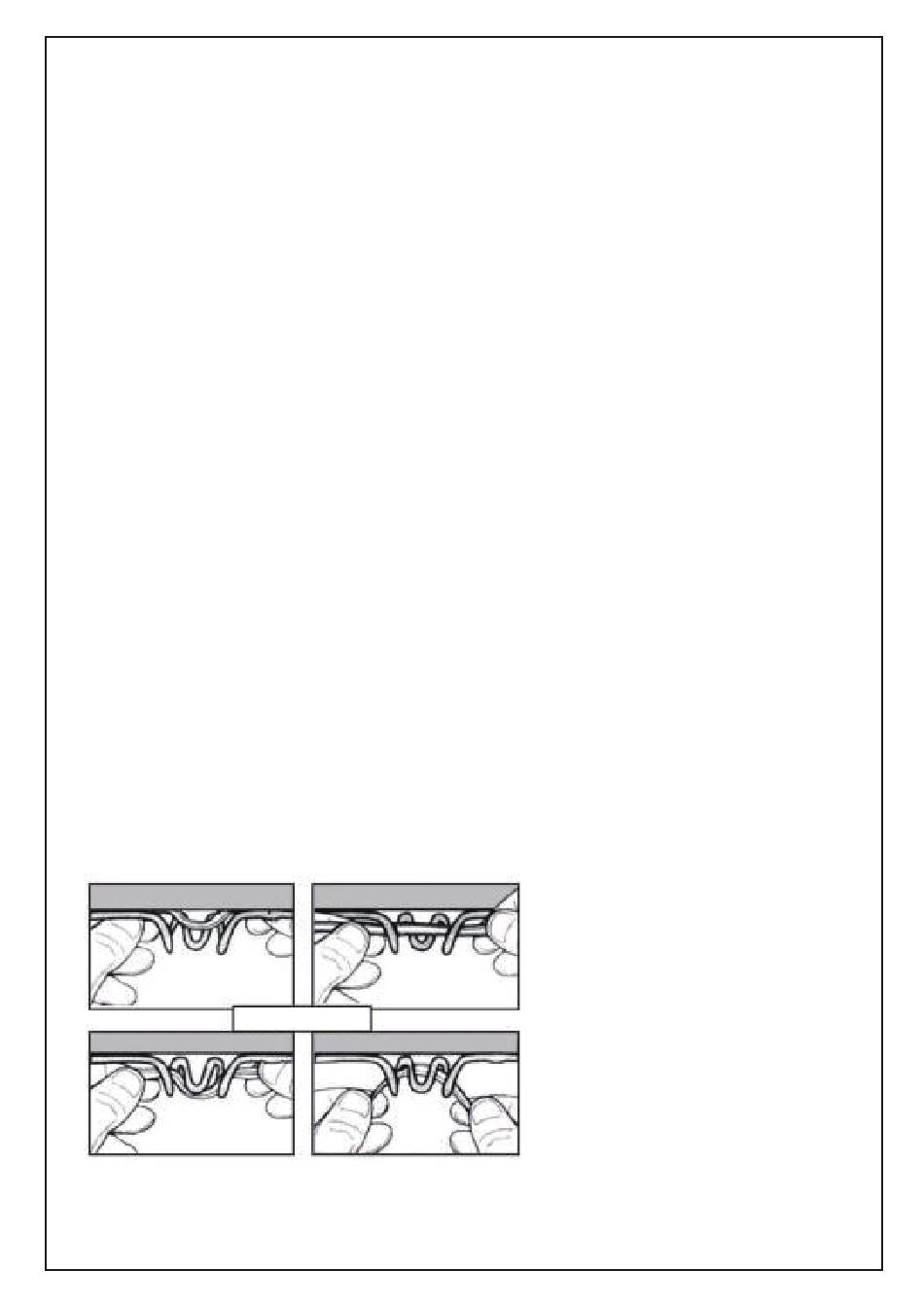

Bild 8. Netz montieren:
- Montieren Sie das Netz (M) wie abgebildet am Basketballkorb (L)
Aussenansicht
-5-
