Instruções de montagem:
- Retirar o depósito, a placa, o aro e outras partes da caixa.
- Verificar se todas as peças estão presentes de acordo com a Lista de Peças.
Imagem 1 e 2:
- Fixar a seção do poste inferior (H) e as rodas (D) ao depósito dianteiro (N) com o eixo da
roda (E).
- O depósito (N) tem um espaço oco em forma de quadrado no qual a seção do poste
inferior (H) encaixa exactamente.
Nota: Recomenda-se que 2 pessoas trabalhem em conjunto para realizar este passo.
Imagem 3 e 4:
-Fixem o suporte esquerdo (F) e o suporte direito (G) no depçosito (N) com parafusos (B) e
fixem-nos à secção inferior dos postes (H) com parafusos (C).
Imagem 5, 6 e 7:
- Fixar o aro (L) e a secção superior do poste (J) simultaneamente ao lado inferior da placa
(K) com os parafusos (A). Os parafusos devem ser colocados nos orifícios da frente da
placa em direcção à parte de trás.
Nota: Uma vez que a borda (L) e a secção superior do poste (J) devem ser fixadas
simultaneamente à placa (K) com os parafusos (A), recomenda-se que 2 pessoas
trabalhem em conjunto para executar este passo.

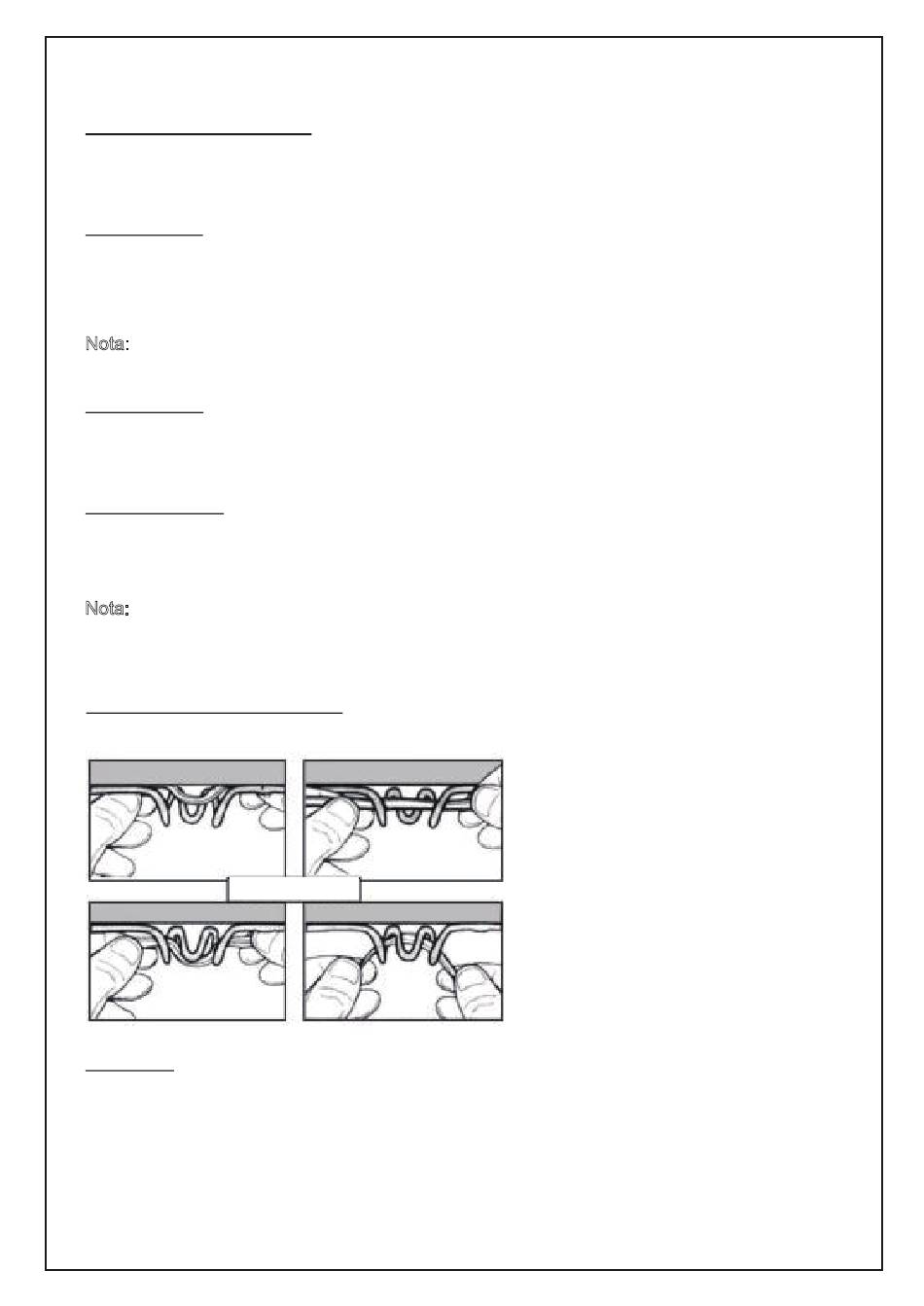

Imagem 8. Instalação em rede:
-Instalar a rede (M) na borda (L) como mostra a figura seguinte.
VISTA EXTERIOR
Imagem 9:
-Deslize a seção do poste médio (l) sobre a parte superior do poste inferior (H), depois
aperte-a com o parafuso (Q).
Nota: Certifique-se de que os parafusos de bloqueio na secção do poste médio (l) estão
posicionados na parte superior e virados para trás.
-5-
