Sicherheits- und Betriebsanleitung

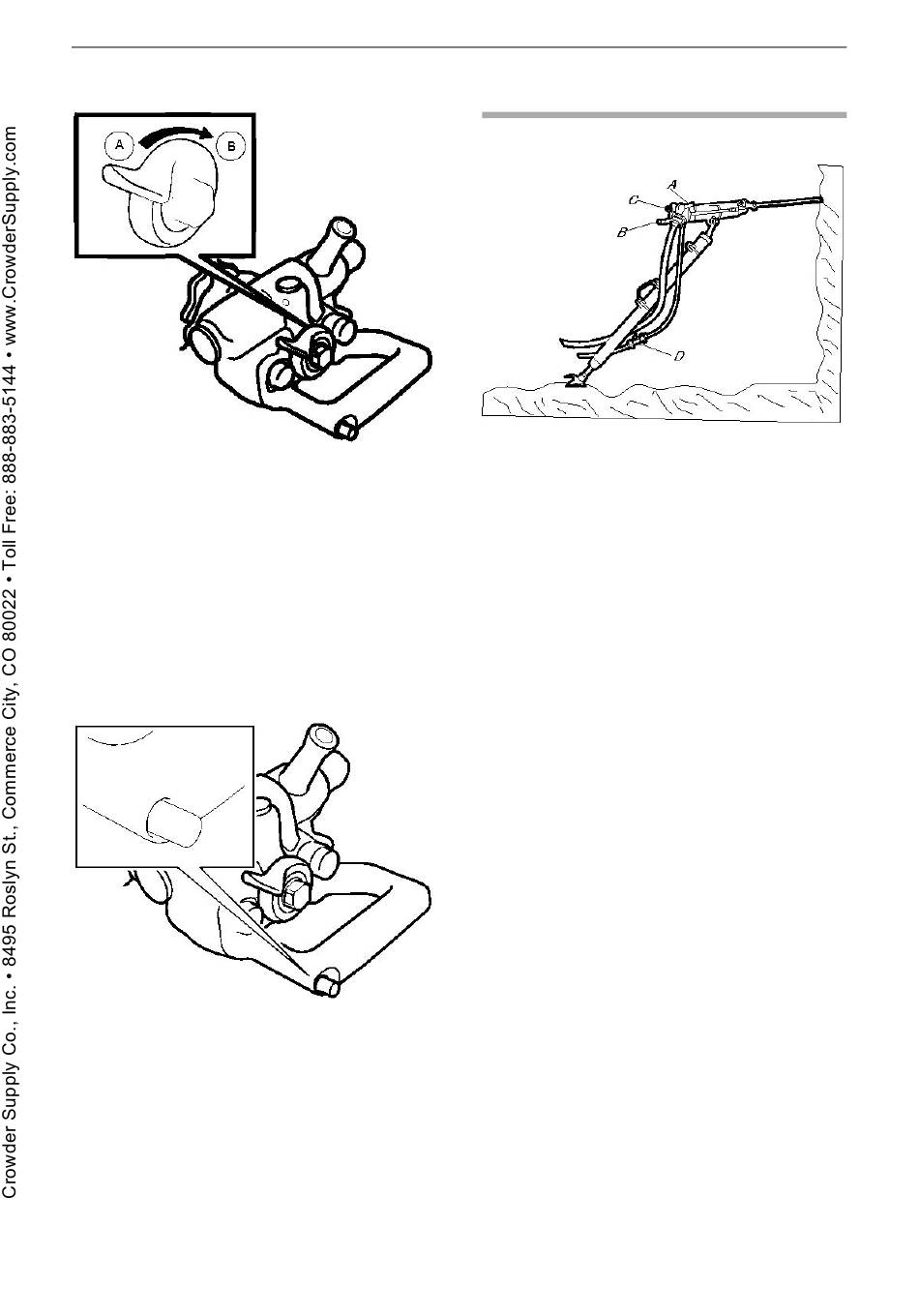

Vorschubhebel

Stellen Sie die Vorschubkraft mithilfe des
Vorschubhebels wie folgt ein:
♦ Drehen Sie den Vorschubhebel im Uhrzeigersinn
(B), um die Vorschubkraft zu erhöhen.
♦ Drehen Sie den Vorschubhebel gegen den
Uhrzeigersinn (A), um die Vorschubkraft zu
verringern.
♦ In der geschlossenen Stellung (A) ist die
Vorschubstütze entlüftet.

Ventilstift

Durch Drücken des Ventilstifts stoppt der Vorschub
sofort, unabhängig von der Einstellung am
Vorschubhebel. Die Kolbenstange in der
Vorschubstütze wird automatisch zurückgezogen.
Diese Funktion dient z. B. dazu, die Lage des
Bohrhammers beim Ansetzen oder bei
Klemmneigung zu korrigieren. Wird der Ventilstift
losgelassen, ist der Vorschubhebel wieder aktiviert.
70
www.CrowderSupply.com • Toll Free: 888-883-5144
© 2010 Atlas Copco Construction Tools AB | No. 9800 0627 71 | 2010-03-16
BBC 16W, 16WS, 34W, 34WS

Start und Stopp

Starten des Bohrhammers

1. Öffnen Sie das Hauptventil für die Druckluft.
2. Öffnen Sie den Hahn (D) für das Spülwasser.
3. Stellen Sie den Vorschubhebel (C) auf eine für
das Anbohren geeignete Vorschubkraft ein.
4. Halten Sie den Bohrhammer so, dass der
Bohrstahl den gewünschten Ansatzpunkt berührt.
5. Schieben Sie den Drosselhebel (A) etwas nach
vorn, und Wasserspülung, Schlagmechanismus
und Rotation setzen ein.
6. Beginnen Sie die Bohrung mit verringerter
Vorschubkraft.
7. Schieben Sie den Drosselhebel (A) ganz nach
vorn, wenn der Bohrstahl ausreichend Führung
im Gestein erlangt hat.
8. Stellen Sie die Vorschubkraft mithilfe des
Vorschubhebels (C) so ein, dass eine maximale
Vorschubgeschwindigkeit erreicht wird.
Originalbetriebsanleitung
