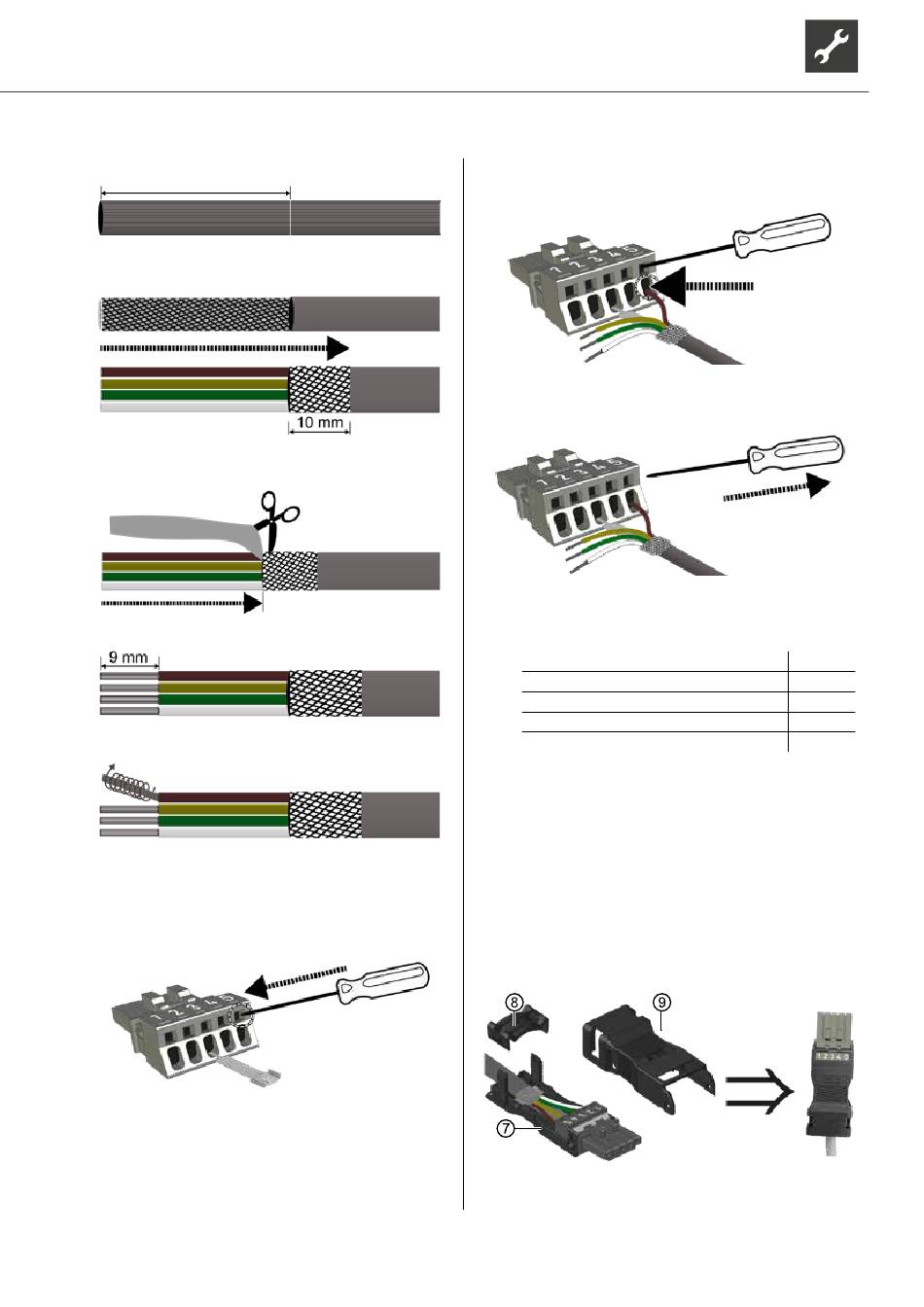

2.2. Buskabel 30 mm abmanteln.
30 mm
2.3. Schirmgeflecht zurückschieben bis 10 mm über
den Mantel.
2.4. Abschirmfolie bis zum Schirmgeflecht abziehen
und abschneiden.
2.5. Jede Ader 9 mm abisolieren.
2.6. Litzen jeder Ader verdrillen.
2.7. Abisolierte Adern in die Pins einbringen.
2.7.1. Betätigungswerkzeug oder Schraubendreher
(Klinge 2,5 x 0,4 mm) in Anschlussverriegelung
an Pin 5 stecken und dadurch Anschlussverrie-
gelung entsperren.
Technische Änderungen vorbehalten | 83024000gDE | ait-deutschland GmbH
2.7.2. Kabel mit Schirmgeflecht von oben her auf Kon-
taktfeder auflegen und braune Ader bis zum An-
schlag in Pin 5 einbringen.
2.7.3. Betätigungswerkzeug oder Schraubendreher
aus Anschlussverriegelung ziehen und dadurch
Anschluss verriegeln.
2.7.4. Auf gleiche Weise die 3 anderen Adern in die
jeweiligs zugehörigen Pins einbringen.
Belegung der Pins
weiße Ader des Buskabels
grüne Ader des Buskabels
Schirmgeflecht auf Kontaktfeder
gelbe Ader des Buskabels
braune Ader des Buskabels
ACHTUNG
Jede eingebrachte Ader auf festen Sitz in ihrem Pin
prüfen.
2.8. Schirmgeflecht auf Kontaktfeder auflegen und
gegebenenfalls so kürzen, dass es nicht über die
Kontaktfeder hinausreicht.
2.9. Zugentlastungsgehäuse zusammensetzen.
2.9.1. Verdrahtete Buchse in das Unterteil des Gehäu-
ses (⑦) einrasten.
Pin 1
Pin 2
Pin 3
Pin 4
Pin 5
15
