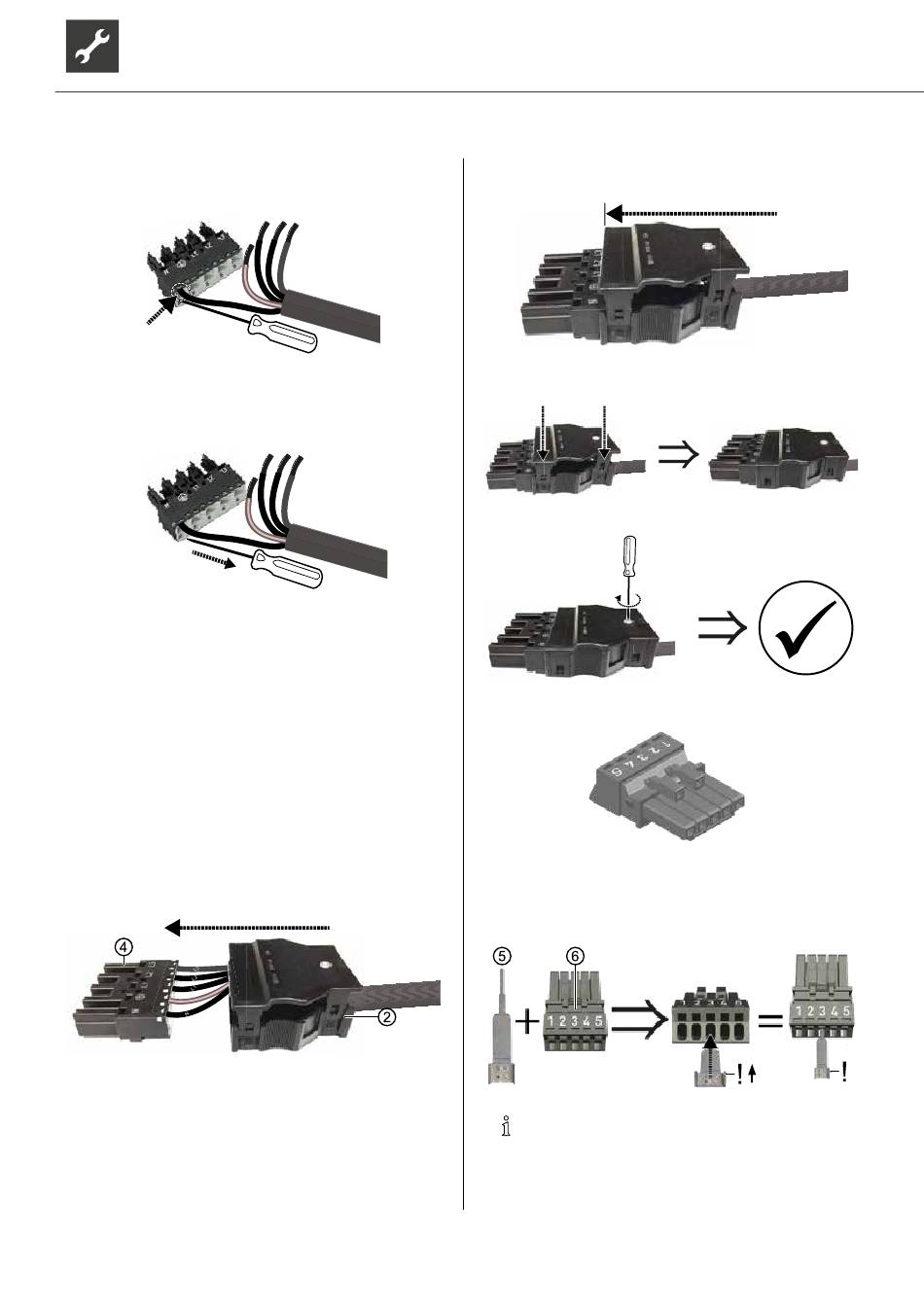

1.5.2. Verdrillte Ader des Null-Leiters bis zum An-
schlag in Null-Leiter Pin einbringen.
Beispiel für 5-adriges Lastkabel:
N
1.5.3. Betätigungswerkzeug oder Schraubendreher
aus Anschlussverriegelung ziehen und dadurch
Anschluss verriegeln.
Beispiel für 5-adriges Lastkabel:
N
1.5.4. Auf gleiche Weise PE-Leiter sowie L-Leiter in je-
weils zugehörigen Pin einbringen:
Bei 3-adrigem Lastkabel (230 V Verdichter bei
8 kW-Gerät) PE-Leiter in den entsprechend be-
schrifteten Pin, L-Leiter in Pin L1 einbringen.
Bei 5-adrigem Lastkabel (400 V Verdichter bei
12 kW-Gerät) Adern L1, L2 und L3 in den jeweils
zugehörigen Pin einbringen.
ACHTUNG
Jede eingebrachte Ader auf festen Sitz in ihrem Pin
prüfen.
1.6. Zugentlastungsgehäuse (②) an verdrahtete Ste-
ckerbuchse (④) schieben.
Beispiel für 5-adriges Lastkabel:
1.7. Korrekt aneinander ausrichten: Oberseite Buch-
se und Oberseite Zugentlastungsgehäuse sind
jeweils durch aufgeprägte Markierungen „TOP"
gekennzeichnet.
14
L3
L1
L2
L3
L1
L2
1.8. Buchse bis zum Anschlag in Zugentlastungsge-
häuse schieben.
1.9. Oberteil des Zugentlastungsgehäuses auf Unter-
teil fest aufrasten.
1.10. Zugentlastungsschraube festschrauben.
2.
Buskabel (Kommunikation) an Buskabel-Buchse
anschließen.
2.1. Kontaktfeder (⑤) in Pin 3 (⑥) bis zum Anschlag
einbringen.
Die Ösen am breiten Ende der Kontaktfeder müs-
sen nach oben (in Richtung der Ziffern auf der
Buchse) weisen.
HINWEIS
Falls die Kontaktfeder beim anschließenden
Einbringen der Adern des Buskabels hinder-
lich ist, kann sie wieder ausgeklemmt und
nach dem Einbringen der Adern wieder ein-
gebracht werden.
Technische Änderungen vorbehalten | 83024000gDE | ait-deutschland GmbH
