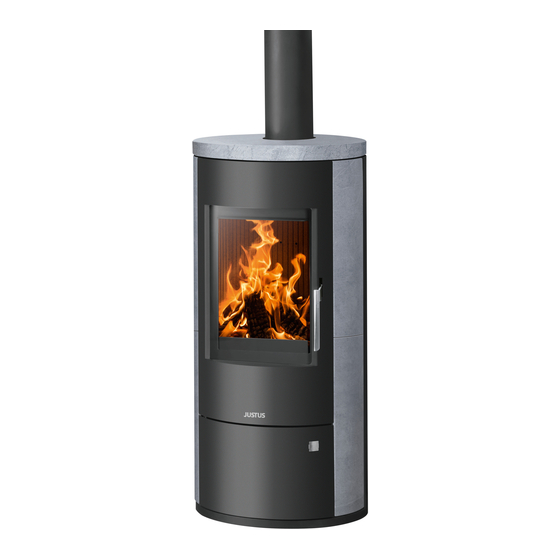

- Seite 1 Bedienungs- und Montageanleitung für Kaminofen Manuel d´installation et d´utilisation pour poêle à bois JUSTUS Austin 7 II 293 2423 000 · 2063...
- Seite 2 Anschluss an den Schornstein/ 19. Geräte-Kenndaten Rauchrohranschluss Externe Verbrennungsluftversorgung 7. Installation und Inbetriebnahme Aufstellung Erstinbetriebnahme 8. Bedienung Anheizen Brennstoff nachlegen Heizleistung anpassen Heizen mit Braunkohlenbriketts Heizen in der Übergangszeit Gerät außer Betrieb nehmen Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 3 Halteschrauben lösen Bauschutt Keramikverkleidungen Keramik Halteschrauben lösen Bauschutt Gerätekorpus Stahlblech Metallschrott Gerätetür(en) Gusseisen Befestigungsschrauben lösen Metallschrott Stahlblech Befestigungsschrauben lösen Metallschrott Sonstige metallische Metall Befestigungsschrauben lösen Metallschrott Komponenten Elektro oder Befestigungsschrauben lösen Elektro-Altgeräte-Rücknahmesystem Elektronikkomponenten Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 4 2. Produktübersicht und Bedienelemente 1 Deckplatte 2 Türgriff 3 Feuerraumtür 4 Sekundärluftregler (eingeschoben - offen) 5 Primärluftluftregler (eingeschoben - offen) 6 Aschenkasten 7 Gussrost 8 Feuerraumauskleidung (Vermiculite) 9 Holzlegefach-Tür Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 5 Gefahr durch unzureichende Verbrennungsluftzufuhr ► Stellen Sie eine ausreichende Versorgung des Aufstellungs- raumes mit Verbrennungsluft während des Betriebes des Gerätes sicher. Dies gilt auch für den zeitgleichen Betrieb des Gerätes mit weiteren Wärmeerzeugern. Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 6 (3) gestattet! handelsüblicher Kupferpaste oder Graphitfett benetzen. ► Sorgen Sie dafür, dass Kinder das Gerät nicht unbeaufsichtigt ► Verwenden Sie ausschließlich JUSTUS Original-Ersatzteile und bedienen oder zum Spielen verwenden. Original-Zubehör. ► Stellen Sie sicher, dass nur Personen zu dem Gerät Zugang haben, die auch zu sachgerechter Bedienung in der Lage sind.
- Seite 7 4.3 Original Ersatzteile Brandgefahr durch Verwendung nicht origi- Verwenden Sie ausschließlich Original-Ersatzteile. naler Ersatzteile Ersatzteile anderer Hersteller sind durch JUSTUS nicht geprüft und Durch Verwendung von Feuerraumausklei- daher nicht freigegeben. dungen mit falschen Wärmeeigenschaften Nicht freigegebene Ersatzeile verändern möglicherweise die kons- kann es zu Überhitzung umgebender Wände...
- Seite 8 Abgastemperatur am Stutzen: °C Zugelassene Brennstoff e: - Scheitholz - Braunkohlen- briketts Abgang oben (Boden - Oberkante Stutzen): 1163 Abgang oben (Hinterkante - Mitte Stutzen): Abgang hinten (Boden - Unterkante Stutzen): 4.7 Maßzeichnungen Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 9 Auch äußerlich trocken wirkendes Brennholz kann im Innern noch hohe Restfeuchte aufweisen. Nicht verbrannt werden dürfen: Feuchtes oder mit Holzschutzmitteln behandeltes Holz Feinhackschnitzel Papier und Pappe (außer zum Anzünden) Rinden oder Spanplattenabfälle Kunststoffe oder sonstige Abfälle Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 10 Dies gilt auch dann, wenn die Zuluft über einen se- paraten Schacht von oben zugeführt wird. ► Bei auftretenden Anheiz-Problemen mit einer erhöhten Klein- holzmenge und angelehnter Feuerraumtür (3) unter Aufsicht anheizen. Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 11 (Illustration Prinzipdarstellung) am Gerätekorpus kommen. Hintere Rauchrohr- öffnung Wanddurchführung mit Absperrklappe JUSTUS Art. Nr. 9213 01 Alu-Flexrohr JUSTUS Art. Nr. 9213 03 (schwarz) 9213 04 (grau) Anschlussstutzen JUSTUS Art. Nr. 9200 69 ► Achten Sie bei einer externen Verbrennungsluftversorgung auf dichte Rohrführung!
- Seite 12 Gemauerte Schornsteine, die längere Zeit nicht be- trieben wurden, müssen häufig zunächst „trocken 30 cm Bodenschutz seitlich der Füllöffnung geheizt“ werden. Erst nach einigen Abbränden stellt 50 cm Bodenschutz vor der Füllöffnung sich ein guter Förderdruck ein. Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 13 Sie vermeiden damit Risse in der Feuerraumausklei- 3-4 cm) in 4 Lagen aufstapeln. Die Flammen der Anzündwürfel dung (8) und Ausdehnungsgeräusche (Ticken, müssen anschließend mit Kontakt zu den dünnen Holzscheiten Knacken). frei nach oben brennen können. Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 14 Einstellung der Luftschieber. So vermeiden Sie starke Emissionen, verschmutzte Sichtscheiben und übermäßigen Rauchaustritt beim Öffnen der Feuerraumtür (3). Legen Sie bei niedrigem Wärmebedarf entsprechend weniger Brennstoff auf und achten Sie auf eine leb- hafte Flammenbildung. Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 15 Lebensgefahr. Wenn ohne Gefährdung der eigenen Person möglich: ► Warnen Sie andere Personen und fordern Sie sie zum Verlassen des Gebäudes auf. ► Nehmen Sie das Gerät umgehend außer Betrieb. Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 16 Reinigen Sie das Gerät nur in vollständig erkal- tetem Zustand! Feuerraum, Abgaswege und Rauchrohr müssen mindestens einmal im Jahr kontrolliert und ggf. von Ruß- und Aschenablagerungen gereinigt werden. ► Zur Reinigung verwenden Sie einen Handfeger und/oder einen handelsüblichen Aschensauger. Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 17 3 Monate mit etwas Kupferpaste oder Graphitfett. ► Vermiculite Feuerraumbodensteine entnehmen. ► Zur Demontage der seitlichen und hinteren Vermiculiteplatten zunächst die linke vordere, seitliche Vermiculitplatte entneh- men. ► Anschließend alle verbliebenen seitlichen Vermiculiteplatten und die Rückwandplatte entnehmen. Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 18 Wände und Einrichtungsgegenständen führen. Feuerraum- Reibung durch Holz oder Normaler Verschleiß. Eine anfängliche Versandung ist unbe- auskleidung Abgasmassenstrom. denklich. Erst wenn Ofenkorpus frei zu versandet. liegen droht, muss die betroffene Platte getauscht werden. Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 19 Strahlungsschutzbleche verklemmen oder nachbiegen. ► Das Gerät mit erhöhter ► Geräte- bzw. Rauchrohr-Lackierung Ofen riecht im Geräte- bzw. Rauchrohr- Betrieb „nach Lackierung noch nicht einge- Brennstoffmeng betreiben. einbrennen Chemie“. brannt. (➔ 7.2 Erstinbetriebnahme). Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 20 Kundenservice / Ersatzteile: Sehr geehrte Kundin, sehr geehrter Kunde, E-Mail: kundendienst@justus.de JUSTUS Kaminöfen bieten Ihnen ausgereifte und zuverlässige Technik, Funktionalität und ansprechendes Design. Österreich: Sollten Sie trotz unserer sorgfältigen Qualitätskontrolle einmal etwas zu beanstanden haben, so wenden Sie sich bitte an unseren ORANIER Heiz- und Kochtechnik GmbH zentralen Kundendienst, hier wird man Ihnen gerne behilflich sein.
- Seite 21 12. JUSTUS Werksgarantie JUSTUS-Werksgarantie 1. Die Justus GmbH garantiert dem Garantienehmer die einwand- 4. Die Behebung der von der Justus GmbH als garantiepflichtig freie Funktion und Qualität ihrer Geräte durch kostenlose Behe- anerkannten Mängel erfolgt in der Weise, dass die Justus GmbH bung der Mängel, die innerhalb der Garantiezeit nachweislich auf...
- Seite 22 Sie sich bei Beginn einer Heizperiode wieder über die richtige Bedienung informieren können. Wirkungsgrad und Emissionswerte entnehmen Sie bitte der in dieser Anleitung enthaltenen CE-Kenn- zeichnung. Typgeprüft nach EN 13240 Art. 15a B- VG Österreich Bauart 1 Bedienungs- und Montageanleitung JUSTUS Austin 7 II...
- Seite 23 Kundendienstanfrage Heiztechnik Deutschland Telefax + 49 (0) 2771 2630 - 368 JUSTUS GmbH Oranier Straße 1 Österreich Telefax + 43 (0) 732 6602 30 35708 Haiger/Sechshelden Schweiz Telefax + 41 (0) 812 5066 26 E-Mail kundendienst@justus.de www.justus.de Bitte füllen Sie für eine reibungslose Erledigung die nachstehende Felder sorgfältig aus.
- Seite 24 En accord avec le règlement des produits de construction (EU) N° 305/2011 Wesentliche Merkmale/ Leistung/ Main features/ Caractéristique principale Performance/ Rendement Für das Produkt: Austin 7 II Brandsicherheit/ Fire safety/ Sécurité incendie Erfüllt/ Pass/ Satisfaisant For the product: Austin 7 II Brandverhalten/ Reaction to fire/ Resistance au feu...
- Seite 25 “Room heater by solid fuel“ with trade name DECLARATION DE CONFORMITE EU certifie par la présente que le produit «appareil de chauffage utilisant du combustible solide» portant la désignation commerciale Austin 7 II In Übereinstimmung mit der Richtlinie: According to the directive:...
- Seite 26 EU-Verordnung / Name und Anschrift des Lieferanten Justus GmbH Oranier Straße 1 Label énergétique et fiche produit 35708 Haiger Modellkennung Austin 7 II 4857 selon les normes UE Gleichwertige Modelle Prüfberichte 30-14477-T - NB 1015 Angewendete harmonisierte Normen EN 13240:2001/A2:2004/AC:2007 Andere angewend.
