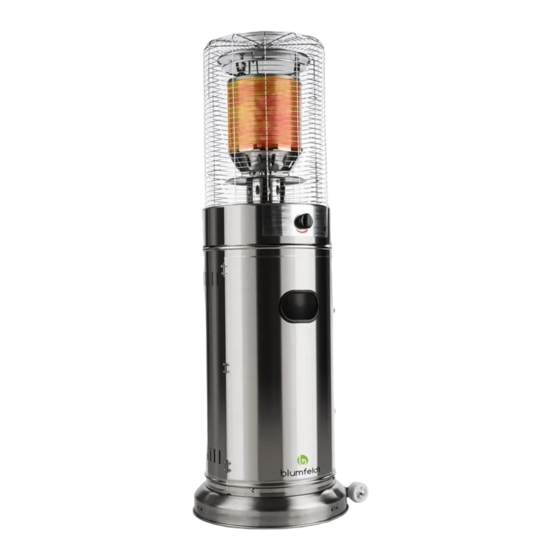

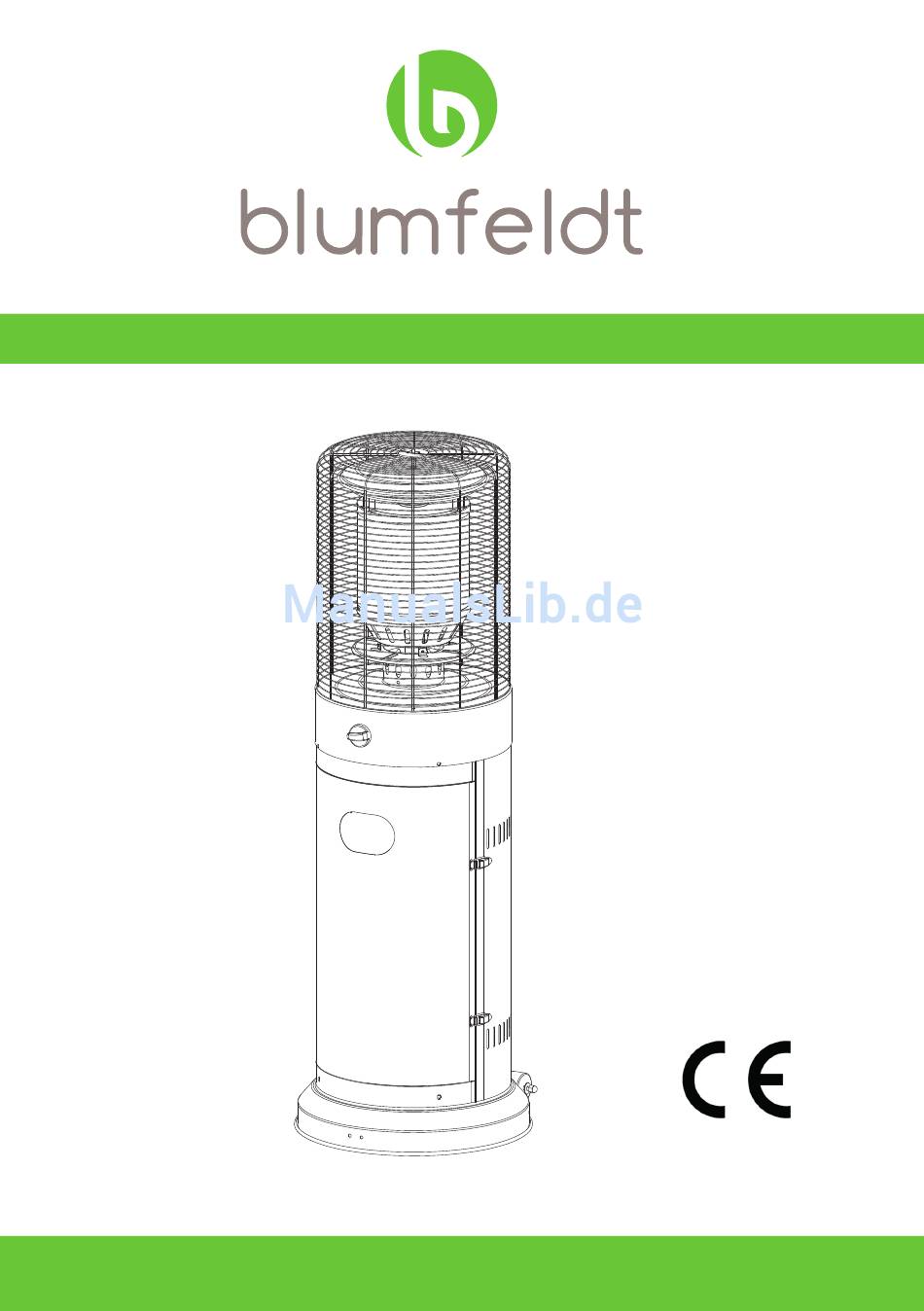

- Seite 1 Terrassenheizstrahler 0063 10029834 10029835 10029836...
-
Seite 2: Inhaltsverzeichnis
Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Artikelnummer 10029834 Terrassenheizstrahler silber 10029835 Terrassenheizstrahler schwarz 10029836 Abdeckung (optionales Zubehör) -
Seite 3: Sicherheitshinweise
Sicherheitshinweise • Lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb setzen • Verwenden Sie den Terrassenheizstrahler nicht im Haus, da es zu Personen- und Sachschäden kommen kann • Dieses Gerät eignet sich nicht für Wohnmobile oder Schiffe •... - Seite 4 • Erwachsene und Kinder müssen von hohen Temperaturen fern bleiben, um Verbrennungen und das Anzünden von Kleidung zu vermeiden • Kinder müssen im Bereich des Heizstrahlers streng beaufsichtigt werden. • Kleidung und andere entflammbare Stoffe dürfen nicht auf oder neben dem Heizstrahler aufgehängt werden •...
-
Seite 5: Gerätebeschreibung
Gerätebeschreibung Geräteteile und Maaße 370 mm Flammenschutz/Reflektor Brennereinheit Gehäuse der Steuerung Gasflaschenbehälter Fuß 460 mm... - Seite 6 Technische Daten Minimale Leistung 5000 Watt Maximale Leistung 12000 Watt Geignete Gase Propan, Butan und Gemische Bauweise und Eigenschaften • Gehäuse aus Edelstahl mit Pulverbeschichtung • Gasschläuche mit Schraubverschlüssen • Hitzestrahlung durch den Reflektor Gasgerätkategorien Geräteklasse 3+(28-30/37) 3B/P(30) 3B/P(50) 3B/P(37) Gasarten Butan Propan...
-
Seite 7: Montage
Montage Benötigtes Werkzeug: • Kreuzschlitz-Schraubendreher • Sprühflasche mit Seifenlauge für Dichtigkeitsprüfung Geräteteile A Schutzgitter B Brennereinheit C Gasflaschengehäuse D Fuß E Rad Montageteile 2 Flansch- muttern M8 x 15 2 Schrauben M8 x 15 8 Schrauben M5 x 8 1 Hutmutter 1 Kreuzschlitz- Schraubendreher Schraubenschlüssel... - Seite 8 1 Verwenden Sie 2 Flanschschrauben (AA), um die Achsenhalterung mit dem Rad am Fuß zu befestigen. Verwendetes Material 2 Flansch- muttern M8 x 15 2 Schrauben M8 x 15 Schraubenschlüssel 2 Befestigen Sie den Gasflaschenbehälter mit 4 Schrauben (CC) am Fuß. Verwendetes Material 4 Schrauben M5 x 8...
- Seite 9 3 Setzen Sie die Brennereinheit auf das Gasflaschengehäuse. Verschrauben Sie die beiden Komponenten mit 4 Schrauben (CC) Verwendetes Material 4 Schrauben M5 x 8 1 Kreuzschlitz- Schraubendreher 4 Haken Sie die beiden Hälften des Schutzgitters zusammen Setzen Sie das Schutzgitter auf Schrauben Sie das Schutzgitter oben mit der Hutmutter fest.
- Seite 10 5 Schlauchverbindung zur Gasfl asche Nachdem die Gasfl asche in das Gerät gestellt wurde, sichern Sie die Gasfl asche fest mit dem Gurt Das Gerät muss auf einem stabilen und starken Tisch stehen, der mindestens 40 cm über dem Boden ist Warnung: Brandgefahr Achten Sie darauf, dass der Schlauch nicht mit heißen Oberfl ächen in Kontakt...
- Seite 11 Aufstellung DECKE • Das Gerät ist hauptsächlich für den Betrieb im Freien bestimmt Gewährleisten Sie eine frische Luftzufuhr. 100 cm • Lassen Sie zu nicht feuerfesten Stoffen stets einen ausreichenden Abstand von 100 cm nach oben und 100 cm zu den Seiten hin •...
-
Seite 12: Bedienung
Bedienung Einschalten des Gerätes 1 Den Drehregler drücken und im Uhrzeigersinn in die Position OFF (aus) stellen. 2 Das Gasventil vollständig öffnen 3 Den Drehregler drücken und ihn entgegen dem Uhrzeigersinn in die Position IGNITE (zünden) drehen. Den Drehregler anschließend in die Position PILOT (Zündflamme) drehen Sie hören zwei Klicks 4 Halten Sie den Drehregler bei entfachter Zündflamme etwa 30 Sekunden lang gedrückt... -
Seite 13: Fehlerbehebung
Fehlerbehebung Problem Mögliche Ursache Lösung Das Gasventil ist aus Das Gasventil aufdrehen Die Gasflasche ist leer. Die Gasflasche auffüllen. Die Zündflamme Die Öffnung ist blockiert Öffnung reinigen oder ersetzen lässt sich nicht entzünden Luft in der Zuleitung Die Luft aus den Leitungen entfer- Lose Verbindungen Überprüfen Sie die Montage Verunreinigungen um die... -
Seite 14: Konformitätserklärung
Konformitätserklärung Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin. Dieses Produkt entspricht den folgenden Europäischen Richtlinien: 0063 2009/142/EG (Gasverbrauchseinrichtungen)
