indexa DVR807 v.2 Bedienungsanleitung Seite 60

‧
Beim 4 CH Modell
* Der oben abgebildete D-Sub Anschluss ist optional.
POL FUNKTION
1~4 ALARMEINGÄNGE
5 MASSE
EXTERNER ALARM
6
COM
7 Externer Alarm NO
8 RS485-A
9 RS485-B
10~11 MASSE

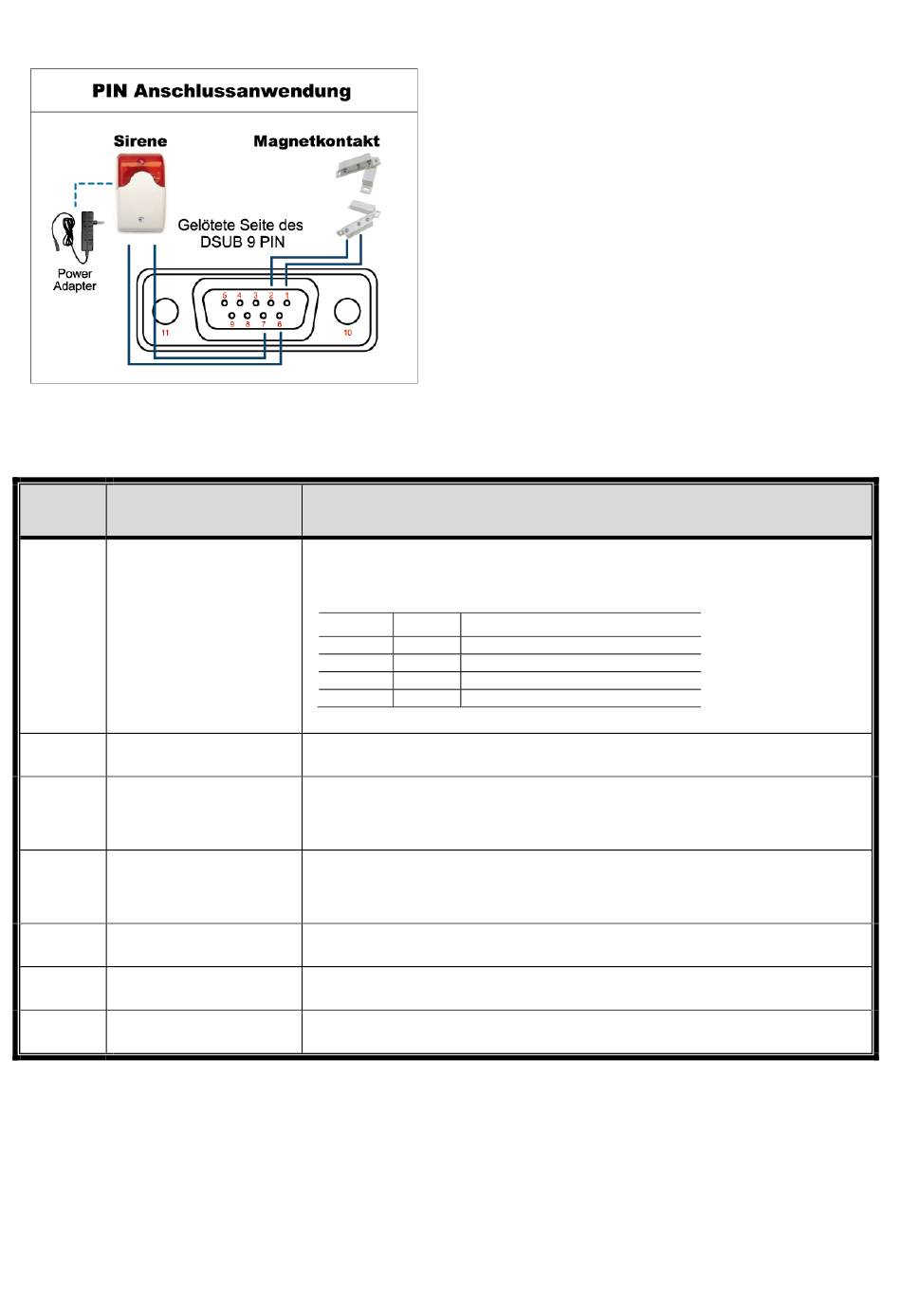

Sirene:
Wenn der DVR durch einen Alarm oder eine
Bewegungserkennung ausgelöst wird, wird COM
mit NO verbunden und die Sirene und Lichtsignale
werden ausgelöst.
Magnetkontakt:
Wenn der Magnetkontakt öffnet, wird der Alarm
ausgelöst und die Aufnahme beginnt.
Verbinden Sie ALARMEINGANG (PIN1 - 4) und den GND (PIN 5)
Anschluss mit Kabeln. Wenn ein Alarm ausgelöst wird, startet der DVR
die Aufzeichnung und das Signal ertönt.
POL Alarm Entsprechender Videokanal
PIN 1 1 CH1
PIN 2 2 CH2
PIN 3 3 CH3
PIN 4 4 CH4
*
ERDUNG
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
Im Normalbetrieb ist COM von NO getrennt. Bei jeglicher Alarmauslösung
wird COM jedoch mit NO verbunden.
Achtung: Maximale Belastung: 24 VDC, 1 A.
Nur für ausgewählte Modelle
Nur für ausgewählte Modelle
ERDUNG
60
ANHANG 6 PINBELEGUNG
BESCHREIBUNG
