H61.0.12.6B-03
für GMSD oder GMXD - Drucksensoren
INHALT
1
ALLGEMEINES ........................................................................................................................................ 2
1.1
1.2
-
1.3
....................................................................................................................................... 3
1.4
............................................................................................................................................ 3
1.5
......................................................................................................................................... 3
2
KONFIGURIEREN DES GERÄTES.......................................................................................................... 4
2.1
2.2
2.3
2.4
2.5
2.6
3
WASSERTIEFEN-/NIVEAUMESSUNG - ANZEIGEEINHEIT [M] = METER-WASSERSÄULE................ 5
4
DIE SERIELLE SCHNITTSTELLE............................................................................................................ 5
5
DRUCKANSCHLUSS AN DIE DRUCKSENSOREN................................................................................. 6
6
FEHLER- UND SYSTEMMELDUNGEN ................................................................................................... 6
7
HINWEIS ZUM KALIBRIERSERVICE ...................................................................................................... 7
8
TECHNISCHE DATEN ............................................................................................................................. 7
9
ENTSORGUNGSHINWEISE .................................................................................................................... 7
GREISINGER
D - 93128 Regenstauf, Hans-Sachs-Straße 26
Bedienungsanleitung

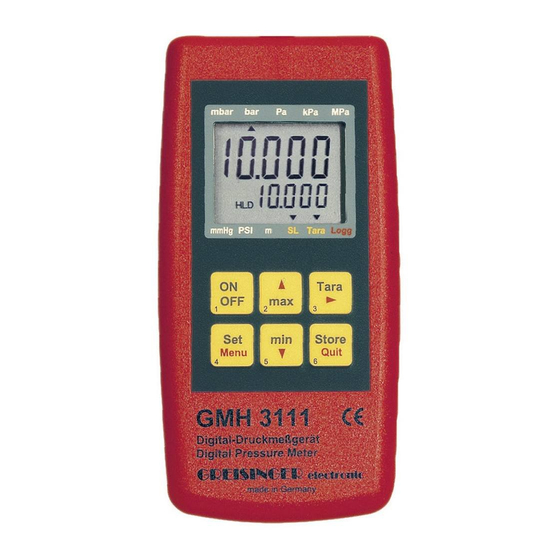

Druck-Handmessgerät
GMH3111
......................................................................................................................... 2
................................................................................................... 2
.................................................................................................................... 4
......................................................................................................... 4
.................................................................................................................................... 4
ab Version 6.4
.................................................................................... 4
.......................................................................................... 4
electronic GmbH
................................................ 4
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für GREISINGER GMH3111
Inhaltszusammenfassung für GREISINGER GMH3111
-
Seite 1: Inhaltsverzeichnis
H61.0.12.6B-03 Bedienungsanleitung Druck-Handmessgerät GMH3111 ab Version 6.4 für GMSD oder GMXD - Drucksensoren INHALT ALLGEMEINES ............................2 ......................... 2 ICHERHEITSHINWEISE ....................2 ETRIEBS ARTUNGSHINWEISE ............................3 NSCHLÜSSE ............................3 NZEIGEN ............................3 EDIENUNG KONFIGURIEREN DES GERÄTES......................4 ........................4 INHEITENAUSWAHL SL / A .......... -
Seite 2: Allgemeines
H61.0.12.6B-03 Bedienungsanleitung GMH3111 Seite 2 von 8 1 Allgemeines 1.1 Sicherheitshinweise Dieses Gerät ist gemäß den Sicherheitsbestimmungen für elektronische Messgeräte gebaut und geprüft. Die Funktion und Betriebssicherheit des Gerätes kann nur dann gewährleistet werden, wenn die allgemein üblichen Sicherheitsvorkehrungen sowie die Sicherheitshinweise der Bedienungsanleitung beachtet werden. -
Seite 3: Anschlüsse
H61.0.12.6B-03 Bedienungsanleitung GMH3111 Seite 3 von 8 1.3 Anschlüsse Schnittstelle: Anschluss für galv. getrennten Schnittstellenadapter (Zubehör: GRS 3100, USB3100, ...) Anschluss für Drucksensoren der GMSD oder GMXD-Familie Die Netzbuchse befindet sich auf der linken Seite des Messgerätes 1.4 Anzeigen Einheiten: ein Pfeil zeigt auf... -
Seite 4: Konfigurieren Des Gerätes
H61.0.12.6B-03 Bedienungsanleitung GMH3111 Seite 4 von 8 2 Konfigurieren des Gerätes Zum Konfigurieren 2 Sekunden lang Menu (Taste 4) drücken, dadurch wird das erste Menü aufgerufen. Erneutes Drücken von Menu springt zur nächsten Einstellung. Die Einstellung der Parameter erfolgt mit den Tasten 5 (Taste 2) oder 6 (Taste 5). -
Seite 5: Wassertiefen-/Niveaumessung - Anzeigeeinheit [M] = Meter-Wassersäule
H61.0.12.6B-03 Bedienungsanleitung GMH3111 Seite 5 von 8 3 Wassertiefen-/Niveaumessung – Anzeigeeinheit [m] = Meter-Wassersäule Bei Verwendung von entspr. wasserdichten Sensoren kann im Menu „Unit“ die Einheit [m] für Meter Wassersäule ausgewählt werden. 10m Wassersäule(=Wassertiefe) entsprechen ca. 1 Bar Überdruck. Die Messung erfolgt z.B. folgendermaßen (bei abs. Druck-Sensoren muss SL deaktiviert sein): •... -
Seite 6: Druckanschluss An Die Drucksensoren
H61.0.12.6B-03 Bedienungsanleitung GMH3111 Seite 6 von 8 5 Druckanschluss an die Drucksensoren Das Messgerät ist so konzipiert, dass alle Sensoren der GMSD/GMXD...-Serie ohne Neuabgleich angesteckt werden können. Somit stehen Ihnen eine Vielzahl voll austauschbarer Sensoren für Messbereiche von beispielsweise –... -
Seite 7: Hinweis Zum Kalibrierservice
H61.0.12.6B-03 Bedienungsanleitung GMH3111 Seite 7 von 8 7 Hinweis zum Kalibrierservice Werkskalibrierschein – DKD-Schein – amtliche Bescheinigungen: Soll das Messgerät einen Kalibrierschein erhalten, ist dieses mit dem zugehörigen Fühler zum Hersteller einzuschicken. Nur der Hersteller kann die Grundeinstellungen überprüfen und wenn notwendig korrigieren. -
Seite 8: Greisinger Electronic Gmbh
H61.0.12.6B-03 Bedienungsanleitung GMH3111 Seite 8 von 8 _______________________________________________________________________________________________________________________ GREISINGER electronic GmbH Hans-Sachs-Straße 26 Tel.: 09402 / 9383-0 http://www.greisinger.de D-93128 Regenstauf Fax: 09402 / 9383-33 eMail: info@greisinger.de... - Seite 9 H61.0.12.6C-03 User’s Manual Handheld Pressure-Meter GMH3111 as of Version 6.4 for GMSD or GMXD – Pressure Sensors CONTENTS GENERAL ..............................2 ........................2 AFETY EQUIREMENTS ....................2 PERATION AINTAINANCE DVICE ............................. 3 ONNECTIONS .............................. 3 ISPLAY ..........................3 ASIC PERATION CONFIGURATION............................
-
