H61.0.12.6B-03

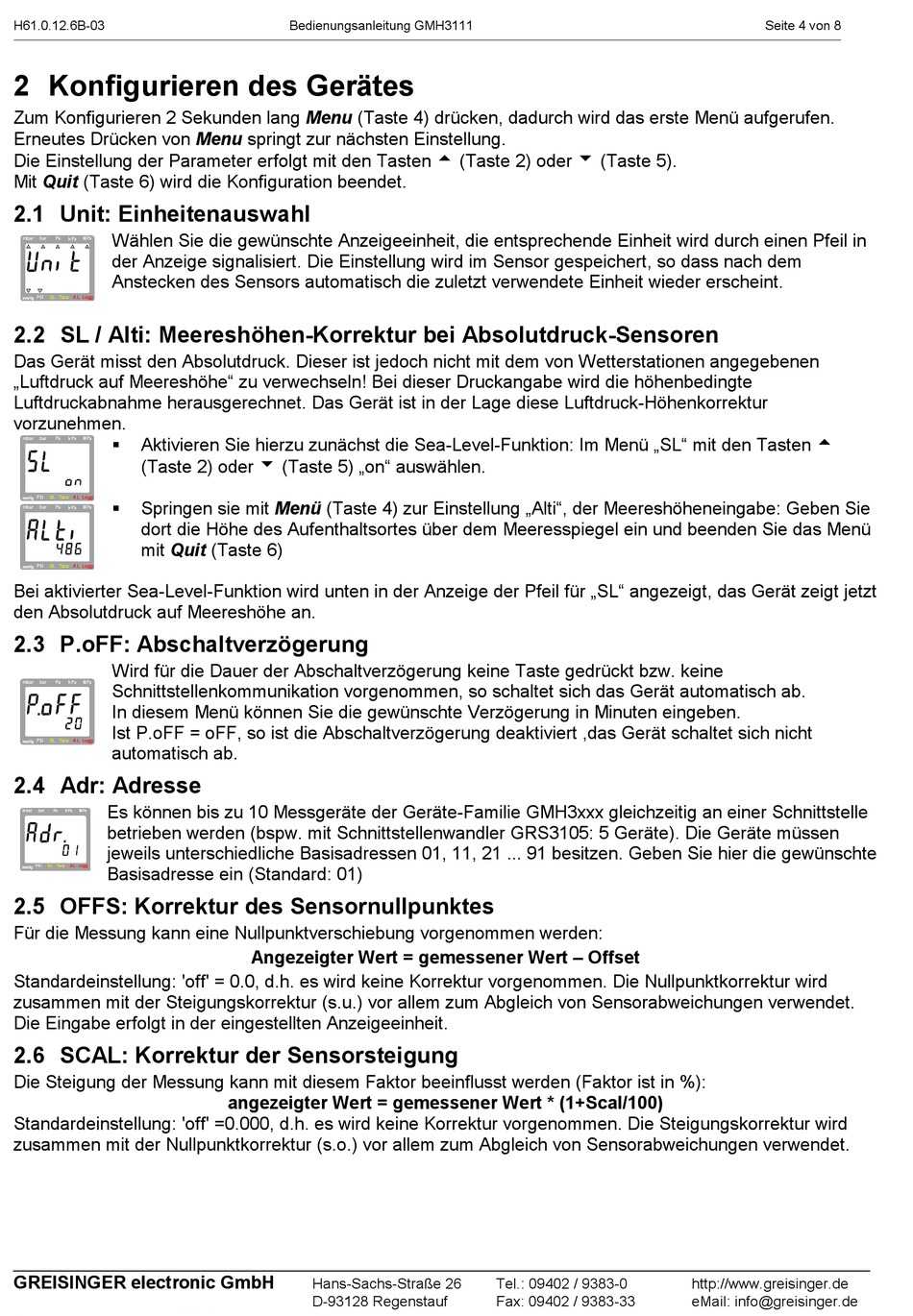

2 Konfigurieren des Gerätes
Zum Konfigurieren 2 Sekunden lang Menu (Taste 4) drücken, dadurch wird das erste Menü aufgerufen.
Erneutes Drücken von Menu springt zur nächsten Einstellung.
Die Einstellung der Parameter erfolgt mit den Tasten 5 (Taste 2) oder 6 (Taste 5).
Mit Quit (Taste 6) wird die Konfiguration beendet.
2.1 Unit: Einheitenauswahl
Wählen Sie die gewünschte Anzeigeeinheit, die entsprechende Einheit wird durch einen Pfeil in
mbar
bar
Pa
kPa
MPa
der Anzeige signalisiert. Die Einstellung wird im Sensor gespeichert, so dass nach dem
Anstecken des Sensors automatisch die zuletzt verwendete Einheit wieder erscheint.
mbar
PSI
SL
Tara
AL Logg
2.2 SL / Alti: Meereshöhen-Korrektur bei Absolutdruck-Sensoren
Das Gerät misst den Absolutdruck. Dieser ist jedoch nicht mit dem von Wetterstationen angegebenen
„Luftdruck auf Meereshöhe" zu verwechseln! Bei dieser Druckangabe wird die höhenbedingte
Luftdruckabnahme herausgerechnet. Das Gerät ist in der Lage diese Luftdruck-Höhenkorrektur
vorzunehmen.
Aktivieren Sie hierzu zunächst die Sea-Level-Funktion: Im Menü „SL" mit den Tasten 5
!
mbar
bar
Pa
kPa
MPa
(Taste 2) oder 6 (Taste 5) „on" auswählen.
PSI
SL
AL Logg
Tara
!
Springen sie mit Menü (Taste 4) zur Einstellung „Alti", der Meereshöheneingabe: Geben Sie
mbar
bar
Pa
kPa
MPa
dort die Höhe des Aufenthaltsortes über dem Meeresspiegel ein und beenden Sie das Menü
mit Quit (Taste 6)
PSI
SL
Tara
AL Logg
Bei aktivierter Sea-Level-Funktion wird unten in der Anzeige der Pfeil für „SL" angezeigt, das Gerät zeigt jetzt
den Absolutdruck auf Meereshöhe an.
2.3 P.oFF: Abschaltverzögerung
Wird für die Dauer der Abschaltverzögerung keine Taste gedrückt bzw. keine
mbar
bar
Pa
kPa
MPa
Schnittstellenkommunikation vorgenommen, so schaltet sich das Gerät automatisch ab.
In diesem Menü können Sie die gewünschte Verzögerung in Minuten eingeben.
Ist P.oFF = oFF, so ist die Abschaltverzögerung deaktiviert ,das Gerät schaltet sich nicht
PSI
SL
Tara
AL Logg
automatisch ab.
2.4 Adr: Adresse
Es können bis zu 10 Messgeräte der Geräte-Familie GMH3xxx gleichzeitig an einer Schnittstelle
mbar
bar
Pa
kPa
MPa
betrieben werden (bspw. mit Schnittstellenwandler GRS3105: 5 Geräte). Die Geräte müssen
mbar
jeweils unterschiedliche Basisadressen 01, 11, 21 ... 91 besitzen. Geben Sie hier die gewünschte
PSI
SL
Tara
AL Logg
Basisadresse ein (Standard: 01)
2.5 OFFS: Korrektur des Sensornullpunktes
Für die Messung kann eine Nullpunktverschiebung vorgenommen werden:
Standardeinstellung: 'off' = 0.0, d.h. es wird keine Korrektur vorgenommen. Die Nullpunktkorrektur wird
zusammen mit der Steigungskorrektur (s.u.) vor allem zum Abgleich von Sensorabweichungen verwendet.
Die Eingabe erfolgt in der eingestellten Anzeigeeinheit.
2.6 SCAL: Korrektur der Sensorsteigung
Die Steigung der Messung kann mit diesem Faktor beeinflusst werden (Faktor ist in %):
Standardeinstellung: 'off' =0.000, d.h. es wird keine Korrektur vorgenommen. Die Steigungskorrektur wird
zusammen mit der Nullpunktkorrektur (s.o.) vor allem zum Abgleich von Sensorabweichungen verwendet.
_______________________________________________________________________________________________________________________
GREISINGER electronic GmbH
Bedienungsanleitung GMH3111
Angezeigter Wert = gemessener Wert – Offset
angezeigter Wert = gemessener Wert * (1+Scal/100)
Hans-Sachs-Straße 26
D-93128 Regenstauf
Tel.: 09402 / 9383-0
Fax: 09402 / 9383-33
Seite 4 von 8
http://www.greisinger.de
eMail: info@greisinger.de
