4i4-Hardwarefunktionen

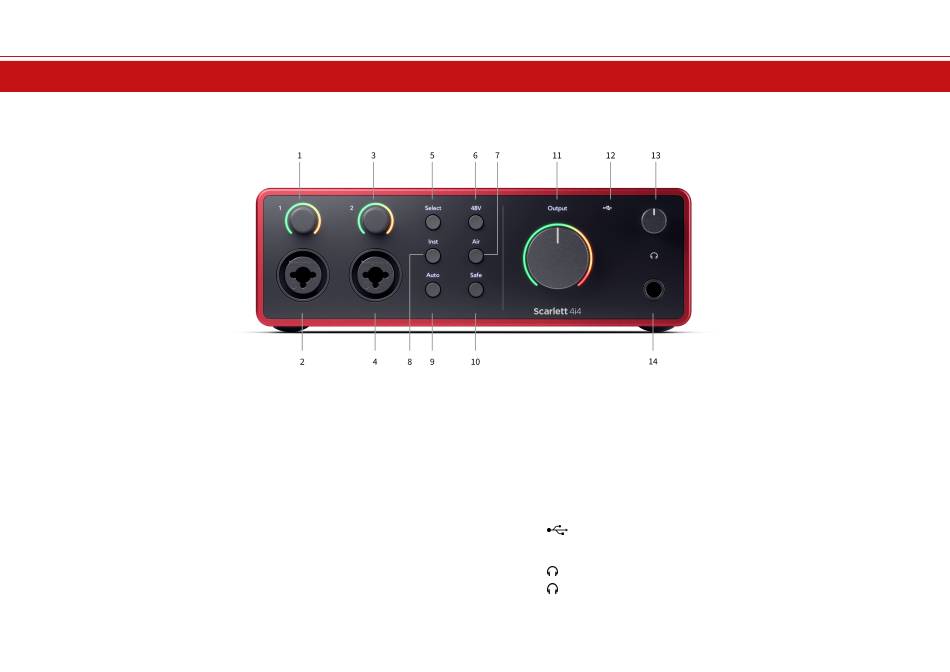

Frontblende
1. Eingang 1 Gainregler und Gain Halo – Der Gainregler stellt den Eingangspegel ein und
der Gain Halo zeigt den Eingangs- und den Vorverstärker-Gainpegel entweder für den
Stecker- oder den XLR-Mikrofoneingang 1 an.
2. Eingang 1 Neutrik® Combo XLR und 6,35 mm (1/4") Klinkenstecker. Akzeptiert
XLR-Eingänge mit Mikrofonpegel oder unsymmetrische Mono- (TS) und symmetrische
Mono- (TRS) 1/4-Zoll-Klinkenkabel auf Line- oder Instrumentenebene.
3. Eingang 2 Gainregler und Gain Halo – Der Gain-Regler stellt den Eingangspegel ein und
der Gain Halo zeigt den Eingangs- und den Vorverstärker-Gainpegel entweder für den
Stecker- oder den XLR-Mikrofoneingang 2 an.
4. Eingang 2 Neutrik® Combo XLR und 6,35 mm (1/4") Klinkenstecker. Akzeptiert
XLR-Eingänge mit Mikrofonpegel oder unsymmetrische Mono- (TS) und symmetrische
Mono- (TRS) 1/4-Zoll-Klinkenkabel auf Line- oder Instrumentenebene.
5. Auswahltaste – Bitte drücken, wenn Sie die Auswahl zum nächsten Vorverstärker
verschieben möchten. Die anderen Tasten ändern sich, um den von Ihnen
ausgewählten Eingang zu steuern. Die Nummer des aktuell ausgewählten Kanals
leuchtet grün.
6. Taste 48 V – Zum Einschalten der 48-V-Phantomspannung am XLR-Mikrofoneingang
zwecks Stromversorgung der Kondensatormikrofone.
Scarlett 4i4 4. Generation Benutzerhandbuch
Sie können pro Vorverstärkerkanal unabhängig voneinander 48 V einstellen.
7. Taste –Air – Zum EInschalten des AIR-Modus (siehe AIR).
8. Taste Inst- – Zum Umschalten des ausgewählten 6,35-mm-Eingangs (1/4 Zoll) zwischen
Line- und Instrumentenpegel.
9. Taste –Auto- – Zum Starten der Auto-Gain-Funktion (siehe Auto-Gain).
10. Taste –Safe- – Zur Aktivierung der Clip-Safe-Funktion für Ihre Eingabe (siehe Safe).
11. Hauptlautsprecher -Ausgangssteuerung und Ausgangspegelanzeige – Standardmäßig
steuern Sie den Pegel an den Ausgängen 1 und 2. Die Anzeige zeigt Ihnen den
ausgegebenen Pegel an. Sie können „Output" so konfigurieren, dass die Ausgänge
1–2gesteuert werden.
12.
USB-LED – Leuchtet grün, wenn die Schnittstelle von Ihrem Computer erkannt
wird, weiß, wenn sie angeschlossen ist, aber nicht erkannt wird, und gar nicht, wenn
sie nicht angeschlossen ist.
13.
Kopfhörerpegelsteuerung – Zur Steuer des an Ihre Kopfhörer gesendeten Pegels.
14.
Kopfhörerausgangsbuchse – Zum Anschluss von Kopfhörern über einen 6,35-mm-
TRS-Klinkenstecker (1/4 Zoll).
9
