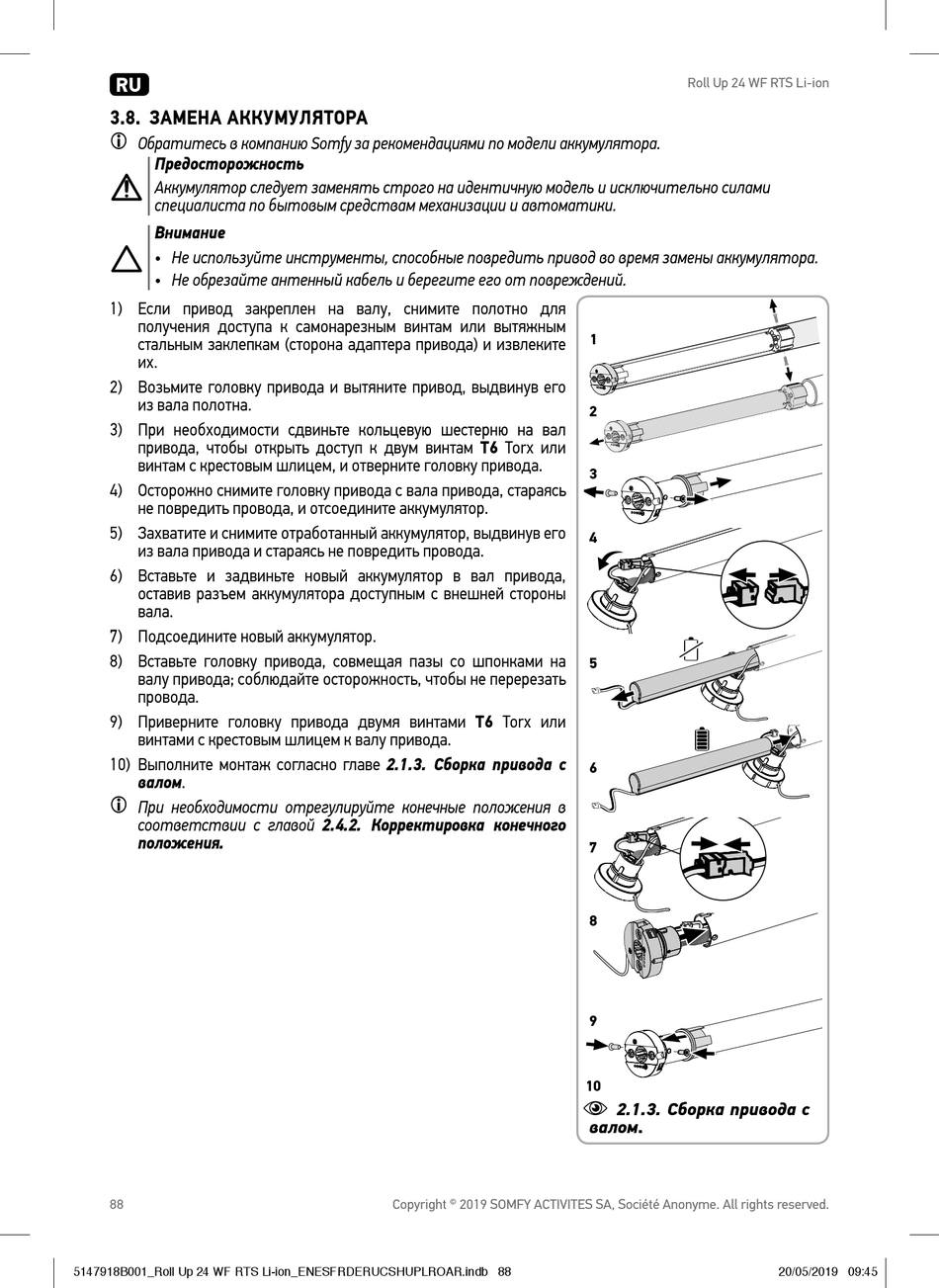

3.8. ЗАМЕНА АККУМУЛЯТОРА
͉
͉
Обратитесь в компанию Somfy за рекомендациями по модели аккумулятора.
Предосторожность
Аккумулятор следует заменять строго на идентичную модель и исключительно силами
специалиста по бытовым средствам механизации и автоматики.
Внимание
• Не используйте инструменты, способные повредить привод во время замены аккумулятора.
• Не обрезайте антенный кабель и берегите его от повреждений.
1) Если привод закреплен на валу, снимите полотно для
получения доступа к самонарезным винтам или вытяжным
стальным заклепкам (сторона адаптера привода) и извлеките
их.
2) Возьмите головку привода и вытяните привод, выдвинув его
из вала полотна.
3) При необходимости сдвиньте кольцевую шестерню на вал
привода, чтобы открыть доступ к двум винтам T6 Torx или
винтам с крестовым шлицем, и отверните головку привода.
4) Осторожно снимите головку привода с вала привода, стараясь
не повредить провода, и отсоедините аккумулятор.
5) Захватите и снимите отработанный аккумулятор, выдвинув его
из вала привода и стараясь не повредить провода.
6) Вставьте и задвиньте новый аккумулятор в вал привода,
оставив разъем аккумулятора доступным с внешней стороны
вала.
7) Подсоедините новый аккумулятор.
8) Вставьте головку привода, совмещая пазы со шпонками на
валу привода; соблюдайте осторожность, чтобы не перерезать
провода.
9) Приверните головку привода двумя винтами T6 Torx или
винтами с крестовым шлицем к валу привода.
10) Выполните монтаж согласно главе 2.1.3. Сборка привода с
валом.
͉
͉
При необходимости отрегулируйте конечные положения в
соответствии с главой 2.4.2. Корректировка конечного
положения.
88
5147918B001_Roll Up 24 WF RTS Li-ion_ENESFRDERUCSHUPLROAR.indb 88
Copyright © 2019 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved.
Roll Up 24 WF RTS Li-ion
1
2
3
4
5
6
7
8
9
10
B 2.1.3. Сборка привода с
валом.
