Installation
Die Installation der elektrischen Leitungen muss den örtlichen Vorschriften
entsprechen und sollte nur von autorisiertem Personal durchgeführt werden.
Benutzer sollten sicherstellen, dass alle Produkte von Johnson Controls sicher
und ohne Gefahr für Gesundheit und Eigentum verwendet werden.
Die SCD-P CO2 Sensoren sind dafür vorgesehen, unter normalen
Betriebsbedingungen Messsignale an Steuersysteme zu liefern. Bei Ausfall
oder einer Fehlfunktion eines Differenzdrucktransmitters der Serie SCD,
welcher zu Personenschäden oder Schäden an der Anlage oder anderem
Eigentum führen könnte, müssen Vorrichtungen (Begrenzungs- oder
Sicherheitssteuerungen) oder Systeme (Alarm- oder Überwachungssysteme),
die vor einem Ausfall oder einer Fehlfunktion der Serie SCD warnt bzw. schützt,
in das Steuersystem integriert und als Teil davon gewartet werden.

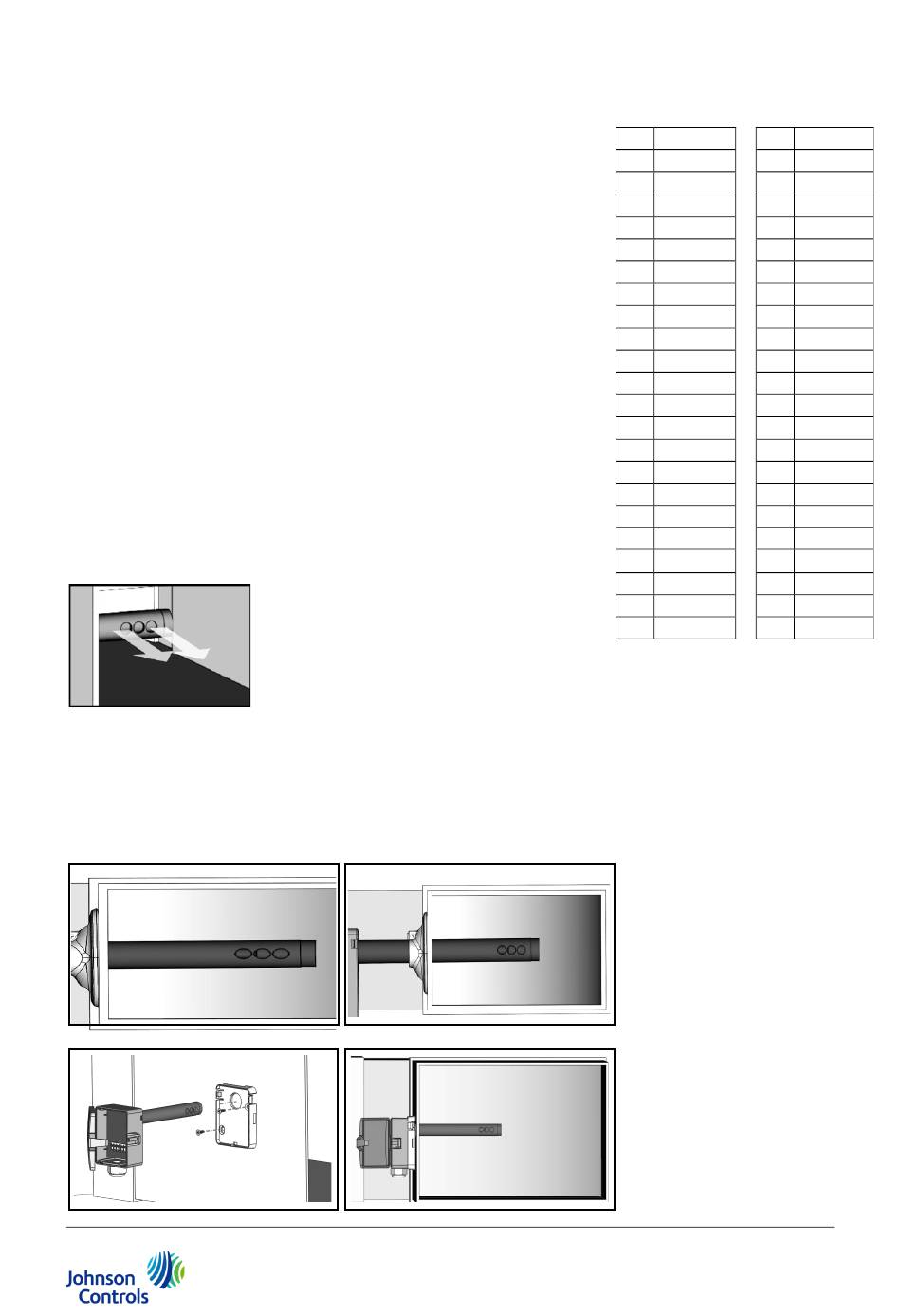

Funktionsprinzip
Die CO2-Sensorzelle befindet sich im Sensorgehäuse. In einem Kanal
installiert, strömt eine kleine Luftmenge durch die geteilte Sonde in das
Messumformergehäuse, wo sich die CO2-Messzelle befindet, und zurück in
den Kanal. Für eine genaue Messung müssen sowohl der Deckel des
Messumformers als auch der Kabelausgang - Kabelverschraubung oder
Rohradapter - fest verschlossen sein. Dies ist wichtig, um das Eindringen von
anderer Luft als aus dem Kanal in das SCD-P-Gehäuse zu vermeiden, was die
Messung verfälschen würde. Der Luftstrom im Kanal muss durch die, in der
Abbildung gezeigten Öffnungen erfolgen.
Die Strömungsrichtung kann von rechts oder links erfolgen.
Montage
Die Montage kann wahlweise mit dem Montageflansch oder mit dem Montagesockel (beides im Lieferumfang
enthalten) erfolgen.
SCD-P1xxx | -P2xxx Differenzdruck-Messumformer
7
R/T-Tabelle:
Nennwerte der passiven Sensoren
°C
PT1000 (Ω)
°C
-35
862
-35
-30
882
-30
-25
902
-25
-20
922
-20
-15
941
-15
-10
961
-10
-5
980
-5
0
1000
0
+5
1020
+5
+10
1039
+10
+15
1058
+15
+20
1078
+20
+25
1097
+25
+30
1117
+30
+35
1136
+35
+40
1155
+40
+45
1175
+45
+50
1194
+50
+55
1213
+55
+60
1232
+60
+65
1252
+65
+70
1271
+70
NTC10 kΩ
240799.17
175846.19
129735.04
96659,70
72697.82
55171.64
42234.41
32600.00
25364.16
19885.33
15704.31
12489.62
10000.00
8058.49
6534.29
5329.99
4372.56
3606.87
2991.00
2492.91
2087.94
1756.98
