Abstreifer - TP 175 PTO Betriebsanleitung Und Ersatzteilkatalog

Ó Copyright 2014

8.6 Abstreifer

Der Holzhacker ist mit zwei Vierkantabstreifern an der Rotorscheibe und einem Dreikantabstreifer
am Rotorgehäuse ausgestattet.
Zweck der Abstreifer ist es, Material zu entfernen, das sich an den Messern festsetzen kann.
Gleichzeitig entfernt der Vierkantabstreifer Material, das vor der Rotorscheibe abfällt.
Hierdurch werden der Kraftstoffverbrauch sowie der Verschleiß des Gehäuses gesenkt.
Die Vierkantabstreifer können vor einem Austausch einmal gewendet werden, während die
Dreikantabstreifer bei Verschleiß stets sofort ausgetauscht werden müssen. Die Vierkantabstreifer
müssen stets satzweise ausgetauscht werden.
Wechseln der Abstreifer
1. Öffnen Sie das Rotorgehäuse wie unter Kapitel 6.1 beschrieben.

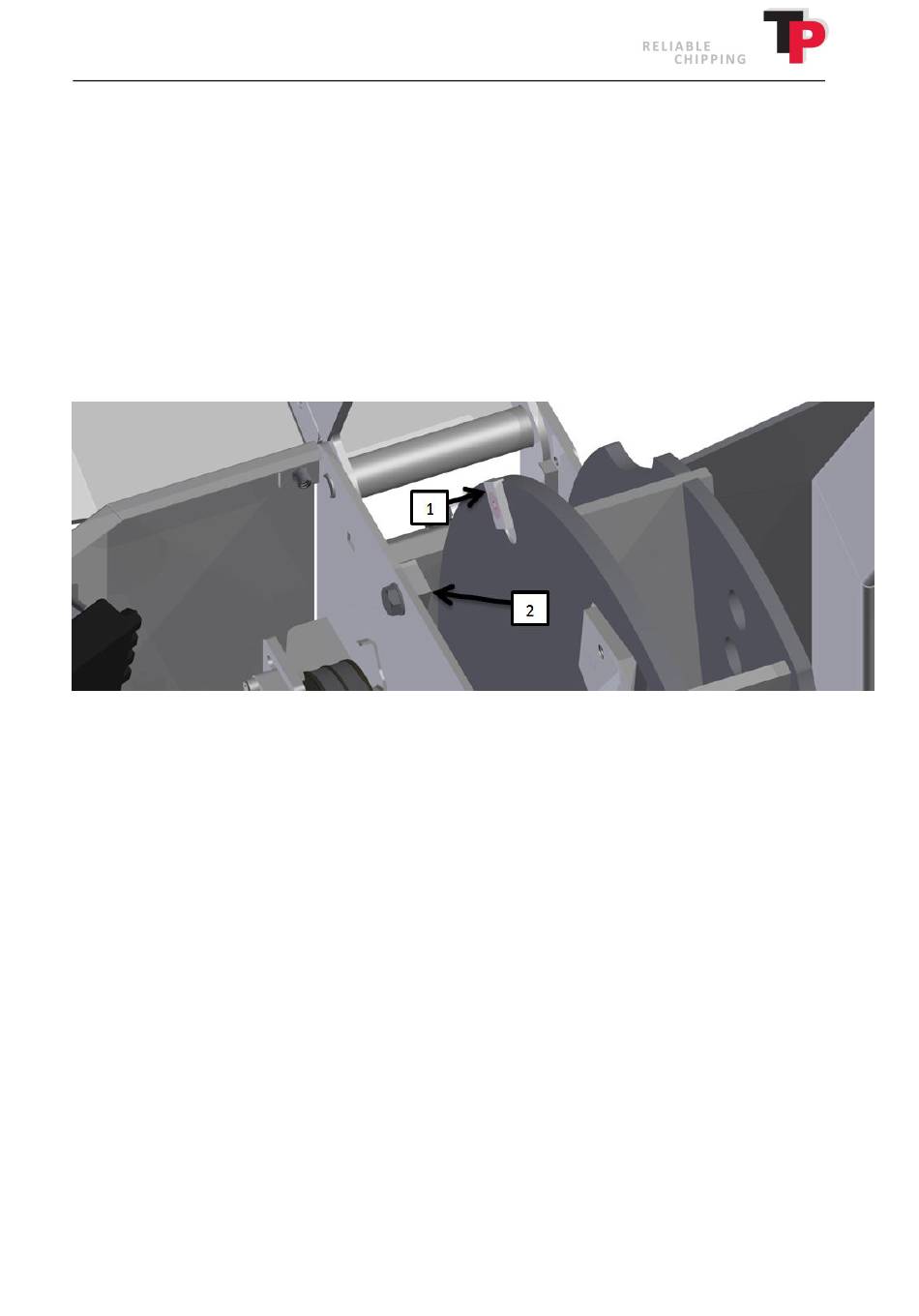

2. Entfernen Sie die beiden Vierkantabstreifer (1) und den Dreikantabstreifer (2).
3. Wenden Sie den Vierkantabstreifer (1), damit die verschlissene Seite in Richtung
Drehpunkt der Rotorscheibe zeigt. Wenn beide Seiten verschlissen sind, müssen die
Abstreifer ausgetauscht werden.
Der Dreikantabstreifer (2) kann nicht gewendet werden, sondern muss immer direkt
ausgetauscht werden.
4. Reinigen Sie die Kontaktflächen und Abstreifer (1, 2) und setzen Sie sie wieder ein.
5. Schließen Sie abschließend das Rotorgehäuse wie unter Kapitel 6.1 beschrieben.
Betriebsanleitung: TP 175, Stand: 08.02.2016
37
