Anschluss des PEMG an die Zusatzklemmen des EM4TII+
(TEMA4G)

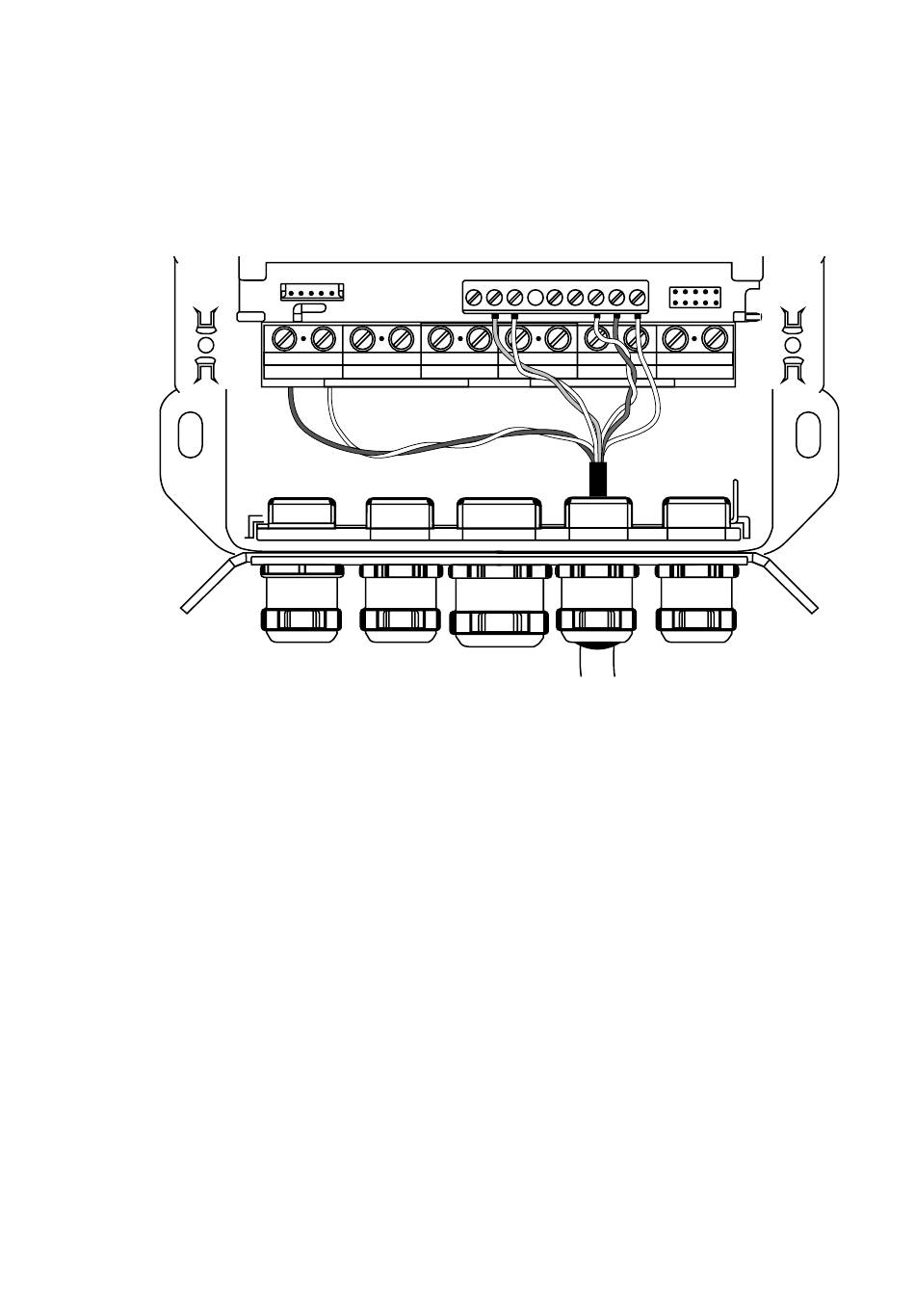

Das Modem PEMG verfügt über ein Kabel zum Zähler, welches an der
PG Verschraubung 3 in das Zählergehäuse geführt wird.
Das PEMG-Kabel enthält alle erforderlichen Verbindungen zum Zähler.
13 14 15
16 17 18 19 20
1
2
3
4
5
6
7
8
9 10 11 12
Klemmenbelegung der Adern:
(1: blau 2: weiß) (14: orange 15: weiß) (18: weiß 19: grün) 20: weiß
Die Klammern weisen die jeweiligen Adernpaare aus. Die Paare sind
durch Schlauchführung erkenntlich.
Parallel zu den Zusatzklemmen 16 bis 20 für die RS-Schnittstelle ist ein
Stecker (Rastermaß 2,54 mm) ausgeführt, an dem lokal ein Rechner/
Laptop angeschlossen werden kann. Der Stecker und die Zusatzklem-
men sind elektrisch miteinander verbunden. Beim lokalen Auslesen
muss darauf geachtet werden, dass aktuell keine Kommunikation über
die RS-Schraubklemmen läuft. Eine aktive Kommunikation wird in der
Anzeige mit einem Cursor über „RS" angezeigt.
Wird versucht zu kommunizieren, während eine andere Kommunikation
läuft, bricht die laufende Kommunikation ab.
Ein Parallelanschluss ist nur bei der RS485 Schnittstelle möglich. Bei
RS232 und RS422 muss die Verbindung des anderen Kommunikations-
geräts an den Schraubklemmen getrennt werden.
