Klemmenblock
GEFAHR
Lebensgefahr durch Hochspannung bei unterbrochenen Strom-
wandlern!
Bei Messwandlerzählern ist die entstehende Hochspannung am
unterbrochenen Stromwandler lebensgefährlich und zerstört den
Stromwandler.
Schließen Sie vor dem Trennen der Strompfade die Sekundärkreise
der Stromwandler an den dortigen Prüfklemmen kurz.
ACHTUNG
Beschädigung durch Überlast und Lichtbogen!
Sichern Sie Zähler mit Wandleranschluss im Spannungspfad mit einer
Vorsicherung von ≤ 6 A nach geltenden technischen Richtlinien ab.

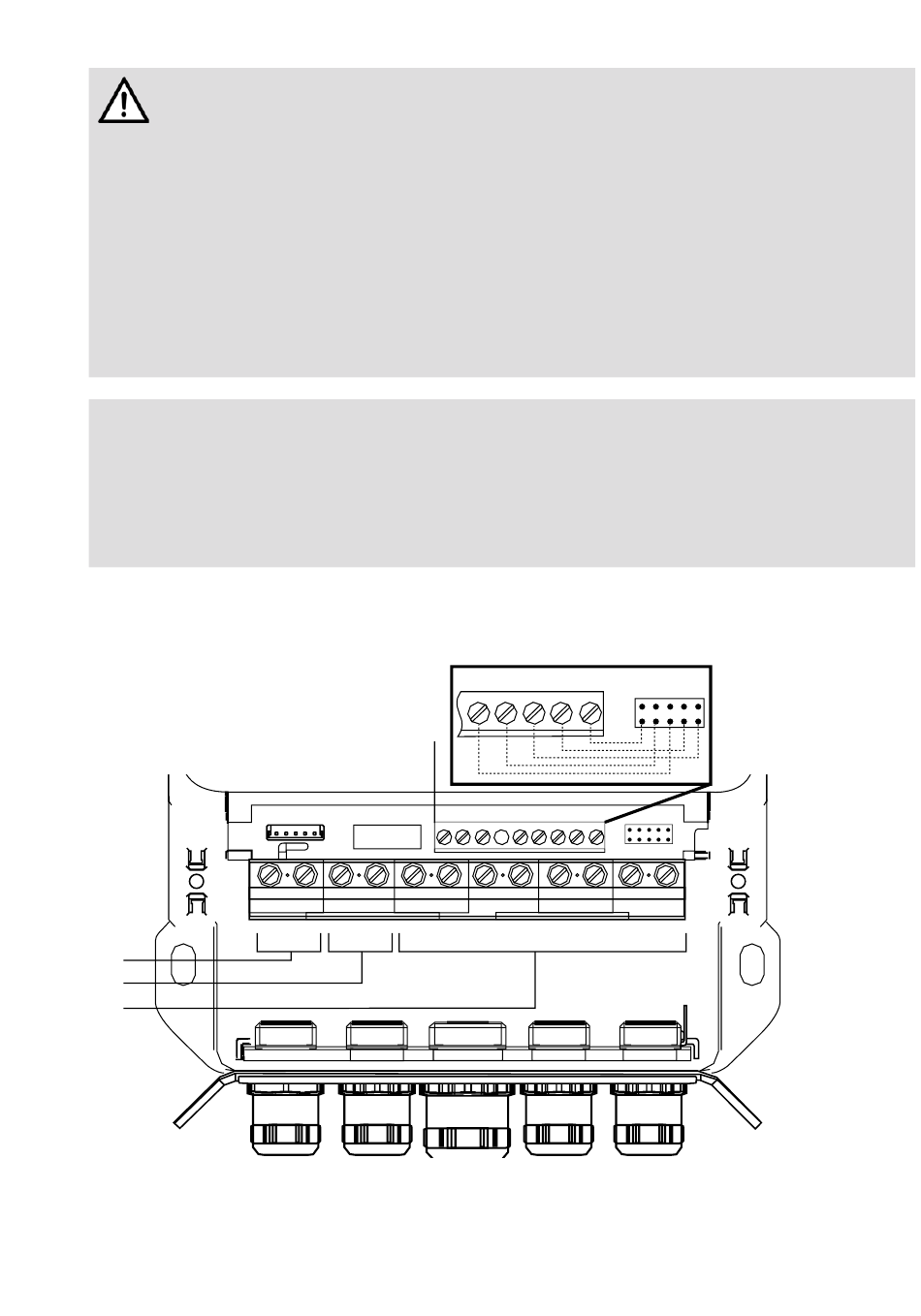

Klemmenblock von vorn:
1
2
3
1 - Modemversorgung
2 - Hilfsspannung
3 - Messeingänge
4 - Zusatzklemmen
4
13 14 15
FW 1.23
1
2
3
4
5
16 17 18 19 20
16 17 18 19 20
6
7
8
9 10 11 12
14
20 17 16 19 18
