Fig. 1
1a)
Fig. 3
3a
3b)
3b / 3c
3c)
Fig. 5
- 2 -
Fig. 2
2a)
2b)
Fig. 4
Betriebsanleitung - 9V Extra Power / BV 2600 / BV 3900
de
in Verbindung mit den Errichtungs- und Sichheitshinweisen (Seite 12-13)
2b)

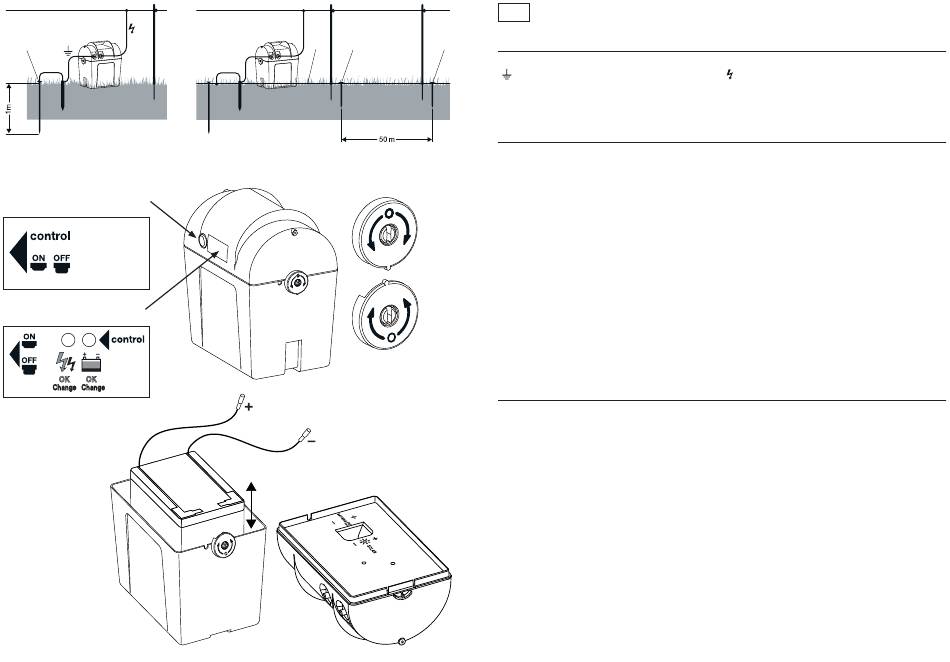

MONTAGE UND ANSCHLUSS:
Gerät an einer möglichst feuchten Stelle aufstellen. Das Erdkabel wird an die Klemme mit dem Erdungszeichen
(
), das Zaunkabel an die Klemme mit dem Blitzzeichen ( ) angeschlossen (siehe Fig.1). Den Erdpfahl soweit als
möglich in den Boden eintreten und evtl. zusätzlich einen ca. 1m langen Erdpfahl ( 1a ) verwenden (siehe Fig. 1).
Bei trockenem Boden und langem Zaun einen zusätzlichen Erdleiter (2a) mit Zwischenerdern ( 2b ) verlegen (siehe
Fig. 2)
INBETRIEBNAHME UND KONTROLLE (SIEHE FIG. 3):
9V EXTRA POWER / BV 2600 (ANZEIGE 3B):
Gerät mit Drucktastenschalter (3a) einschalten - nach einigen Sekunden leuchtet im Fenster ( 3a ) eine grüne LED
im Rhythmus der Impulse auf. Das Gerät gibt Impulse an den Zaun ab. Leuchtet die LED nicht auf, ist entweder die
Batterie leer oder es liegt ein Defekt im Gerät vor.
zu
BV 3900 (ANZEIGE 3C):
closed
Das Gerät verfügt über zwei Kontrollanzeigen anhand zweier Leuchtdioden zur Darstellung der Qualität der Batterie-
fermé
spannung und der Zaunspannung. Die links angebrachte LED dient zur Anzeige der Zaunspannungsgüte. Blinkt
diese LED im Rhythmus der Zaunimpulse GRÜN auf, so ist die Zaunspannung größer als 2000 Volt und das Gerät
arbeitet ordnungsgemäß und die Zaunanlage ist in Ordnung. Blinkt diese LED ROT, so ist die Zaunspannung kleiner
als 2000 Volt. In diesem Fall ist die Zaunanlage zu überprüfen, da eine zu hohe Ableitung vom Zaun zur Erde
vorhanden ist.
offen
Die rechts angebrachte LED dient der Anzeige der Batteriespannung. Blinkt diese LED im Rhythmus der Impulse
open
ouvert
GRÜN auf, ist die Batteriespannung in Ordnung und das Gerät funktioniert ordnungsgemäß. Sobald diese LED im
Rhythmus der Impulse ROT aufblinkt, ist die Batteriespannung nicht mehr ausreichend. In diesem Fall ist die Batte-
rie zum nächst möglichen Zeitpunkt auszutauschen. Blinkt keine der beiden Leuchtdioden, ist entweder die Batterie
leer oder es liegt ein Defekt am Gerät vor.
BATTERIEWECHSEL:
Gerät öffnen (siehe Fig. 4) und Batterie wechseln (Fig. 5), dabei auf richtige Polarität der Anschlusskabel achten
( rot an + ).
TECHNISCHE ÄNDERUNGEN VORBEHALTEN !
