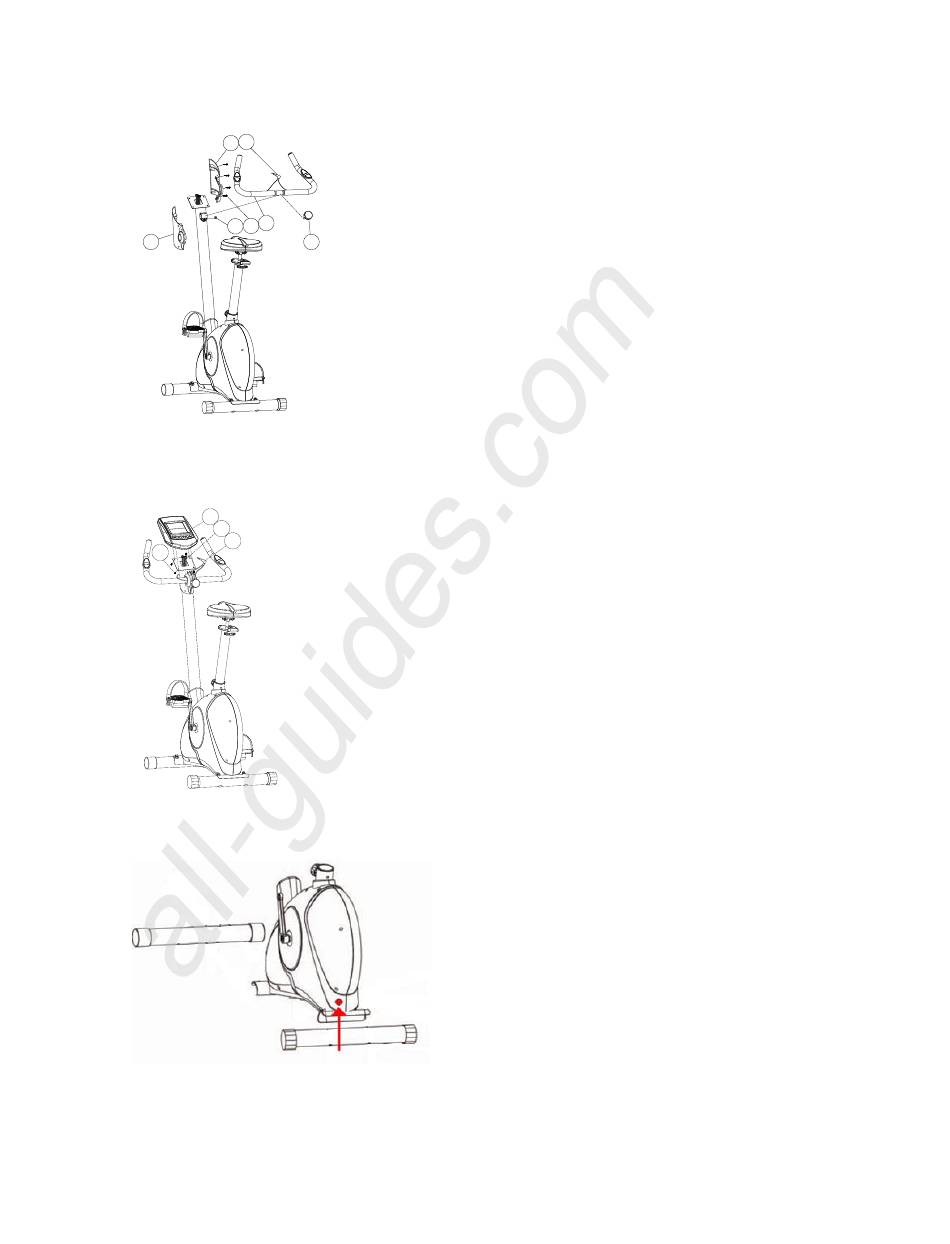

Krok 5: Sestavení řídítek
60R 62
64
55 57
60L 58
STEP 5
Ujistěte se, že kabel ručního pulsu (62) visí z řídítek (64).
Připojte řídítka (64) k rámu říditek (3) a zajistěte ho trubicovým spacerem (55) a kolíkem (58).
Poté připojte plastové krytí (60 L+P) k rámu říditek (3) a zajistěte ho čtyřmi šrouby (57).
Krok 6: Sestavení počítače
1
8
62
59
STEP 6
Připojte vrchní počítačový kabel (8) a kabel ručního pulsu (62) k počítači (1).
Poté připojte počítač (1) k řídítkům (64) čtyřmi šrouby (59).
Krok 7: Montáž adaptéru
Adaptér je třeba připojit na zadní stranu zařízení. Šipka na výše uvedeném obrázku zobrazuje polohu přípojky adaptéru.
