Powerpeak : FET8321P Bedienungsanleitung
Verwandte Anleitungen für Powerpeak : FET8321P
Inhaltszusammenfassung für Powerpeak : FET8321P

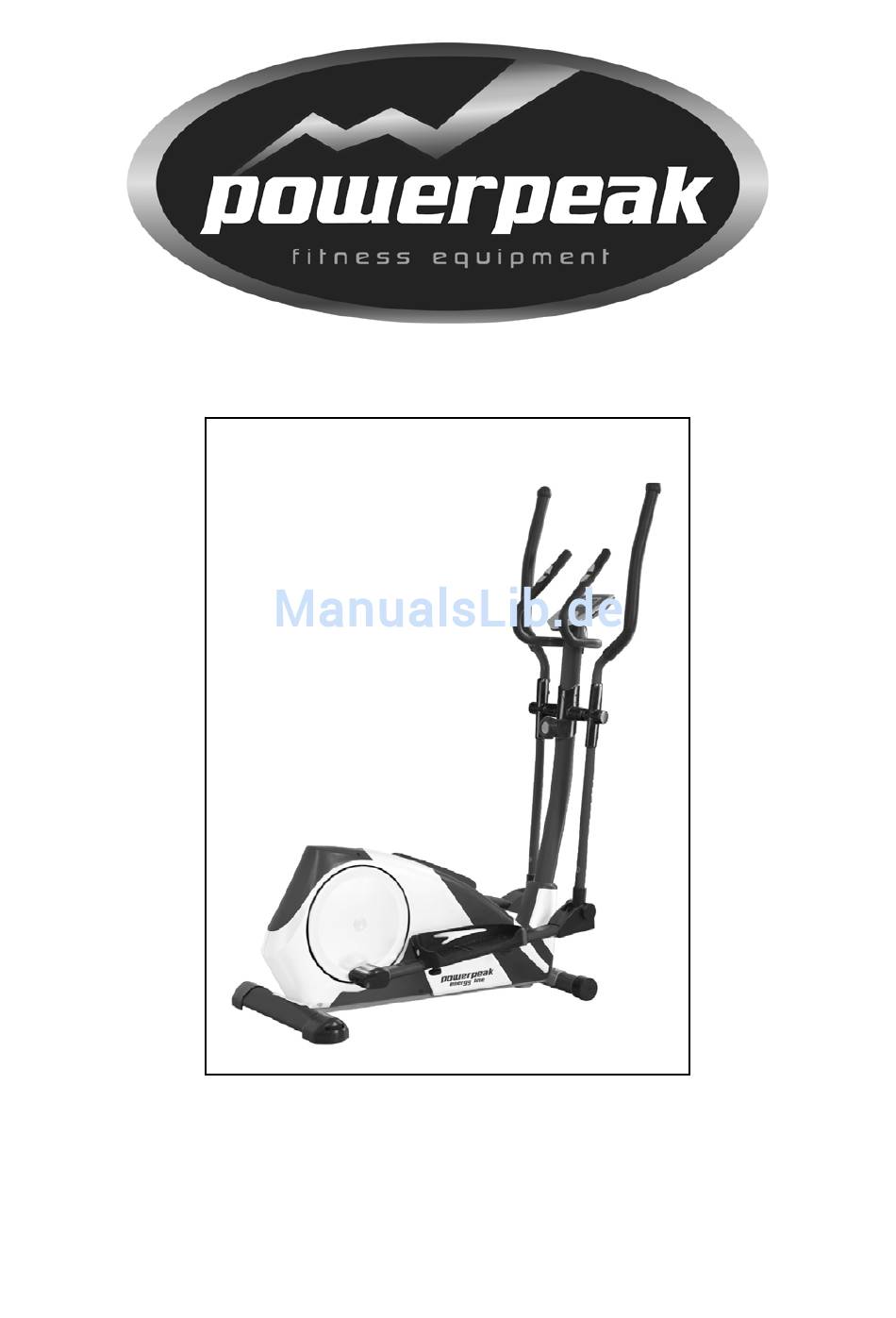

- Seite 1 Powerpeak Elliptical Trainer Magnetic FET8321P Gebruiksaanwijzing 08/12 User manual Gebrauchsanweisung Mode d'emploi Návod k použití...
-
Seite 2: Inhaltsverzeichnis
INHOUDSOPGAVE VEILIGHEIDSVOORSCHRIFTEN 4 HET PRODUCT 5 ONDERDELENLIJST 6 MONTAGE 7 ONDERHOUD EN GEBRUIK ... - Seite 3 SOMMAIRE CONSIGNES DE SÉCURITÉ 52 LE PRODUIT 53 NOMENCLATURE DES PIÈCES 54 ASSEMBLAGE 55 ENTRETIEN ET UTILISATION ...
-
Seite 36: Sicherheitsvorschriften
SICHERHEITSVORSCHRIFTEN Warnung Konsultieren Sie Ihren Hausarzt, bevor Sie mit Übungen an diesem Gerat beginnen. Wenn Sie regelmäßig und intensiv trainieren wollen, müssen Sie zuerst die Zustimmung Ihres Arztes einholen. Dies gilt vor allem für Personen über 35 sowie für Personen mit Gesundheitsproblemen. Wir übernehmen keinerlei Verantwortung für persönlichen Schaden oder körperliche Beschwerden, die durch die Benutzung dieses Geräts verursacht werden und können daher auch nicht dafür haftbar gemacht werden. Allgemein 1. Lesen Sie diese Bedienungsanleitung sorgfältig bevor Sie das Gerät benutzen und heben Sie diese zur künftigen Referenz auf. 2. Benutzen Sie dieses Gerät ausschließlich für den in dieser Bedienungsanleitung genannten Zweck. 3. Dieses Gerät ist für Benutzer (einschl. Kinder) mit eingeschränkten physischen, sensorischen oder psychischen Fähigkeiten bzw. ohne jegliche Erfahrung oder Vorwissen nur dann geeignet, wenn eine angemessene Aufsicht oder ausführliche Anleitung zur Benutzung des Geräts durch eine verantwortliche Person sichergestellt ist. 4. Halten Sie bitte Kinder und Tiere außer Bereich. Kinder sind in ihrer ersten Begeisterung schnell dazu geneigt, das Gerät unsachgemäß zu verwenden. Wenn Kinder die Erlaubnis zur Benutzung des Gerätes erhalten, müssen die Kinder dabei unter Aufsicht stehen und in die richtige Verwendung des Gerätes eingewiesen werden. Das Gerät darf in keinen Fall als Spielzeug zweckentfremdet werden. 5. Lassen Sie Kinder nicht mit der Verpackungsfolie spielen. Sie können sich beim Spielen darin verfangen und ersticken. 6. Sorgen Sie dafür, dass das Gerät richtig installiert wird, bevor Sie darauf zu trainieren beginnen. Vergewissern Sie sich, dass sämtliche Schrauben, Bolzen und Muttern richtig angebracht und festgezogen sind. Verwenden Sie nur Zubehörteile, die vom Van den Berg Products empfohlen und mitgeliefert werden. 7. Stellen Sie regelmäßig sicher, dass das Gerät nicht beschädigt ist. Benutzen Sie kein beschädigtes oder kaputtes Gerät. 8. Benutzen Sie das Gerät immer auf einem glatten und sauberen Untergrund. Verwenden Sie das Gerät niemals draußen. Wenn nötig, verwenden Sie eine Gummimatte als Unterlage, um Beschädigung des Fußbodens zu vermeiden. ... -
Seite 37: Das Produkt
DAS PRODUKT ... -
Seite 38: Liste Der Einzelteile
LISTE DER EINZELTEILE Nr. Umschreibung Anzahl Nr. Umschreibung Anzahl 1 Computer 1 49 Schlossschraube 2 2 Handpulssensor 2 50 Oberer Widerstandkabel 1 3 Lenker 1 51 Schwungrad 1 4 Handpulskabel 2 52 Riemen 1 5 Endkappe Lenker 2 53 Riemen Justierung 1 6 Blechschraube 2 ... -
Seite 39: Montage
43 Inbusschraube 4 91 Abdeckkappe hinterer Stabilisator 2 44 Pedal (L/R) 1/1 92 Hinterer Stabilisator 1 45 Unterer Handpulskabel 1 93 Inbusschlüssel 2 46 Schraube 6 94 Maulschlüssel 1 47 Unterer Widerstandkabel 1 95 Gebogene Unterlegscheibe 1 48 Hutmutter 2 96 Schraube 1 Hinweis Einige der oben aufgeführten Teile wurden bereits an den Hauptbestandteilen angebracht und werden nicht separat geliefert. ... - Seite 40 Schritt 2: Montage des Lenkerstange und Anschluss der Handpulskabel und Widerstandkabel Den Lenkerstange (25) in eine vertikale Position bringen. Platzieren Sie die Kunststoffabdeckkappe (37) an der Unterseite des Lenkerstanges (25). Lassen Sie das oberer Handpulskabel (28) vom Lenkerstange hängen, bis es angeschlossen ist. Schließen Sie das oberer Handpulskabel (28) an das unterer Handpulskabel (45) an. Schließen Sie das oberer Widerstandkabel (50) an das unterer Widerstandkabel (47) an (siehe Abbildung unten). Platzieren Sie den Lenkerstange (25) im Hauptrahmen (68) und befestigen Sie den Lenkerstange (25) mit sechs Inbusschrauben (14), sechs Federscheiben (15) und sechs gebogene Unterlegscheiben (13). ...
- Seite 41 Schritt 3: Montage der Stangen der beweglichen Griffe, beweglichen Griffe und Pedalstangen Schieben Sie die Drehachse (27) durch den Lenkstange. Schieben Sie dann die Stange des linken, beweglichen Griffs (21L) über die Drehachse (27) und sichern Sie diese mit zwei Inbusschrauben (17), zwei Federscheiben (15) und zwei Unterlegscheiben (18). Montieren Sie den rechten Stange des bewegliche Griff (21R) genauso. Montieren Sie den linken und rechten beweglichen Griff (12L/R) an der linken und rechten Stange (21L/R) mit vier gebogene Unterlegscheiben (13), vier Inbusschrauben (14) und vier Federscheiben (15). Montieren Sie die Kunststoff Abdeckkappe (20L/R) an die Stange (21L/R) mit Blechschrauben (22). Montieren Sie die Kunststoff Abdeckkappe (24) am Lenkstange (25) mit Blechschrauben (22). Montieren Sie die linke und rechte Pedalstange (36L/R) an den linken und rechten Kurbel mit Inbusschrauben (17), Federscheiben (15) und Unterlegscheiben (70). Befestigen Sie die Abdeckkappe (33L/R) auf der Rückseite der Pedalstange (36L/R) mit Schrauben (34). Montieren Sie die linke und rechte Pedalstange (36L/R) an den linken und rechten Stange (21L/R) mit Inbusschrauben (35), Unterlegscheiben (41) und Nylon Muttern (40). Befestigen Sie die Abdeckkappe (33L/R) auf der Vorderseite der Pedalstange (36L/R) mit Schrauben (34). 20LR 17 15 20LF ...
- Seite 42 Schritt 4: Montage der Pedale Befestigen Sie das linke Pedal (44L) an der linken Pedalstange (36L) mit Schlossschrauben (43), Unterlegscheiben (77), Federscheiben (78) und Knöpfe (79). Befestigen Sie das rechte Pedal (44R) an der rechten Pedalstange (36R) mit Schlossschrauben (43), Unterlegscheiben (77), Federscheiben (78) und Knöpfe (79). ...
-
Seite 43: Wartung Und Benutzung
Schritt 5: Montage der Lenker und Computer Befestigen Sie den Lenker (3) mit zwei Inbusschrauben (17) und zwei gebogene Unterlegscheiben (13). Entfernen Sie die vier Schrauben (16) auf der Rückseite des Computers (1). Schließen Sie den Handpulskabels (4) an den Computer (1) an. Montieren Sie den Computer (1) an die Lenkstange mit vier Schrauben (16). Befestigen Sie die Abdeckkappe (7) mit Schrauben (8) und Blechschrauben (22). Schritt 6: Prüfen Sie, ob das Gerät korrekt montiert worden und ziehen Sie alle Schrauben und Muttern fest. WARTUNG UND BENUTZUNG • Das Gerät muss regelmäßig überprüft werden, um Verletzungen zu vermeiden. Das bedeutet, dass regelmäßig geprüft werden muss, ob Schrauben und Muttern gut festgezogen sind, oder ob Haarrisse oder scharfe Kanten u.ä. vorhanden sind die zu körperlichen Verletzungen führen könnten. • Fehlerhafte Einzelteile müssen sofort ersetzt werden. Sollte dies nicht möglich sein, darf das Gerät in unrepariertem Zustand nicht mehr verwendet werden. • Reinigen Sie ausschließlich mit einem feuchten Tuch. Verwenden Sie keine Reinigungsmittel. • Dieses Produkt ist zur Verwendung in sauberen, trockenen Konditionen geeignet. Vermeiden Sie es, dass Gerät in extrem kalter oder feuchter Umgebung zu benutzen, da dies zu Korrosion und damit verbundenen Problemen, die sich außerhalb unserer Kontrolle befinden, führen kann. ... -
Seite 44: Computerbefehle
COMPUTERBEFEHLE Schalten Sie den Computer an Drücken Sie eine Taste oder bewegen Sie die Pedale, um den Computer zu starten. Sie hören ein akustisches Signal, wenn das LCD‐Display eingeschaltet wird. Achtung: wenn der Computer mehr als 4 Minuten lang kein Signal erhält, wechselt der Computer automatisch in den Schlafmodus. Tasten RECOVERY: messen Sie Ihre Kondition. BODY FAT: messen Sie Ihre Körperfett‐Prozentsatz. UP: mit dieser Taste können Sie den Wert der Funktionen GENDER (Geschlecht), AGE (Alter), HEIGHT (Körpergröße), WEIGHT (Gewicht), TIME (Zeit), DISTANCE (Abstand), CALORIES (Kalorien) und PULSE (Herzfrequenz) einstellen. DOWN: mit dieser Taste können Sie den Wert der Funktionen GENDER (Geschlecht), AGE (Alter), HEIGHT (Körpergröße), WEIGHT (Gewicht), TIME (Zeit), DISTANCE (Abstand), CALORIES (Kalorien) und PULSE (Herzfrequenz) einstellen. MODE: mit dieser Taste können Sie: 1. gewählte Funktionen bestätigen 2. durch alle Werte gehen 3. Werte auf ´0´ zurücksetzen wenn Sie diese für 2 Sekunden gedrückt halten Spezifikationen TIME (ZEIT): 0:00 – 99:00 Minuten DISTANCE (ABSTAND): 0,0 – 99,5 km CALORIES (KALORIEN): 0 – 990 Kcal PULSE (HERZFREQUENZ): 0 – 240 Herzschläge pro Minute REVOLUTIONS PER MINUTE (R.P.M.) (UMDREHUNGEN PRO MINUTE): 0 – 250 Umdrehungen AGE (ALTER): 10 – 99 Jahre GENDER (GESCHLECHT): Männlich / Weiblich WEIGHT (GEWICHT): 10 – 150 kg HEIGHT (KÖRPERGRÖβE): 90 – 210 cm BODY FAT (KÖRPERFETT): 0% ‐ 50% RECOVERY (KONDITION): F1 – F6 ... - Seite 45 Wert einstellen Die Werte TIME (Zeit), DISTANCE (Abstand), CALORIES (Kalorien) und PULSE (Herzfrequenz) können wie folgt eingestellt werden: TIME (Zeit): Sobald Sie die Wert TIME entschieden haben, fängt er an zu blinken. Sie können den Wert anpassen, indem Sie die UP‐ und DOWN‐Tasten drücken. Bestätigen Sie durch Drücken der MODE‐Taste. DISTANCE (Abstand): Sobald Sie die Wert DISTANCE entschieden haben, fängt er an zu blinken. Sie können den Wert anpassen, indem Sie die UP‐ und DOWN‐Tasten drücken. Bestätigen Sie durch Drücken der MODE‐Taste. CALORIES (Kalorien): Sobald Sie die Wert CALORIES entschieden haben, fängt er an zu blinken. Sie können den Wert anpassen, indem Sie die UP‐ und DOWN‐Tasten drücken. Bestätigen Sie durch Drücken der MODE‐Taste. PULSE (Herzfrequenz): Sobald Sie die Wert PULSE entschieden haben, fängt er an zu blinken. Sie können den Wert anpassen, indem Sie die UP‐ und DOWN‐Tasten drücken. Bestätigen Sie durch Drücken der MODE‐Taste. Body Fat‐Test Drücken Sie die Taste BODY FAT um Ihre Körperfett‐Prozentsatz zu messen. Die Werte AGE (Alter), WEIGHT (Gewicht), HEIGHT (Körpergröße) und GENDER (Geschlecht) sollten wie folgt eingestellt werden: AGE (Alter): Sie können den Wert anpassen, indem Sie die UP‐ und DOWN‐Tasten drücken. Bestätigen Sie durch Drücken der MODE‐Taste. WEIGHT (Gewicht): Sie können den Wert anpassen, indem Sie die UP‐ und DOWN‐Tasten drücken. Bestätigen Sie durch Drücken der MODE‐Taste. HEIGHT (Körpergröße): Sie können den Wert anpassen, indem Sie die UP‐ und DOWN‐Tasten drücken. Bestätigen Sie durch Drücken der MODE‐Taste. GENDER (Geschlecht): ...
-
Seite 46: Wichtige Hinweisen Zum Training
Wählen Sie BODY FAT TEST wenn alle Werte eingestellt sind. Der Körperfett‐Prozentsatz wird gemessen. Achtung: der Körperfett‐Prozentsatz kann nicht gemessen werden wenn es keine Herzfrequenz‐Wert gibt. In diesem Fall zeigt ein Fehlermeldung auf der Anzeige. Körperfett‐Prozentsatz Beschreibung Weniger als 10% Untergewicht 10 – 20% Ideal 20 – 30% Durchschnitt 30 ‐ 40% Einig Übergewicht 40 – 50% Übermäßig Übergewicht Recovery‐Test Platzieren Sie Ihre Hände auf die Handpulssensoren und drücken Sie die RECOVERY‐Taste um Ihre Kondition zu messen. Alle Funktionen mit Ausnahme von TIME stoppen. Die Zeit wird abzählen bis 0:00. Wenn 0:00 erreicht ist, wird das Ergebnis der Kondition gezeigt von F1 – F6. Achtung: der Kondition kann nicht gemessen werden wenn es keine Herzfrequenz‐Wert gibt. In diesem Fall zeigt ein Fehlermeldung auf der Anzeige. Ergebnis Beschreibung F1 Ausgezeichnet F2 Sehr gut F3 Gut F4 Recht gut F5 Schlecht F6 Sehr schlecht ... -
Seite 47: Aufwärmübungen / Stretching / Cool- Down
• Benutzen Sie das Produkt nur mit Sportkleidung und geeigneten Schuhen, die über eine rutschfeste Sohle verfügen. Vermeiden Sie weite Kleidung, die sich in den beweglichen Teilen des Produkts verfangen könnten. AUFWÄRMÜBUNGEN / STRETCHING / COOL‐ DOWN Ein erfolgreiches Training beginnt mit Aufwärmübungen und endet mit Übungen zum Abwärmen und Entspannen. Die Aufwärmübungen bereiten Ihren Körper auf die folgenden Beanspruchungen vor. Die Abwärm‐/Entspannungsphase nach dem Training sorgt dafür, dass Sie keine Muskelbeschwerden bekommen und Muskelkater vermieden wird. Achten Sie auf folgende Punkte: • Wärmen Sie jede Muskelgruppe für etwa 5 bis 10 Minuten sorgfältig auf, die Sie im darauf folgenden Training beanspruchen. Die Stretchingübungen sind richtig ausgeführt, wenn Sie in dem entsprechenden Muskel eine angenehme Spannung spüren. • Geschwindigkeit spielt bei den Stretchingübungen keine Rolle. Schnelle und ruckartige Bewegungen sind zu vermeiden. Übungen für den Nacken (1) Drehen Sie Ihren Kopf nach rechts, und fühlen Sie die Spannung in Ihrem Nacken. Heben Sie das Kinn zur Decke, und öffnen Sie dabei den Mund. Drehen Sie Ihren Kopf nach rechts, und senken Sie ihn schließlich bis zur Brust. Dies können Sie mehrmals wiederholen. Übungen für die Schulterpartie (2) Ziehen Sie abwechselnd die linke und die rechte Schulter hoch oder beide Schultern gleichzeitig. Streckübungen mit den Armen (3) Strecken Sie abwechselnd den linken und den rechten Arm Richtung Decke. Fühlen Sie die Spannung in Ihrer rechten und linken Seite. Wiederholen Sie diese Übung mehrmals. ... - Seite 48 Übungen für die Oberschenkel (4) Stützen Sie eine Hand an der Wand ab, reichen Sie zu Ihrem Fuß nach hinten, und Ziehen Sie den rechten bzw. linken Fuß so nah wie möglich an Ihr Gesäß. Wiederholen Sie diese Übung 15 mal pro Bein. Innenseite Oberschenkel und Beine strecken (5) Setzen Sie sich auf den Boden, und legen Sie Ihre Füße so aneinander, dass Ihre Knien nach außen zeigen. Ziehen Sie Ihre Füße so nah wie möglich an Ihre Leisten. Drücken Sie die Knie nun vorsichtig nach unten. Wiederholen Sie diese Übung, wenn möglich, 15 mal. Zehen berühren (6) Beugen Sie Ihren Rumpf langsam nach vorne, und versuchen Sie, mit den Händen die Füße zu berühren. Reichen Sie so weit wie möglich zu Ihren Zehen hinunter, und wiederholen Sie das 15 mal. Übungen für die Kniesehnen (7) Setzen Sie sich auf den Boden, und strecken Sie Ihr rechtes Bein aus. Winkeln Sie Ihr linkes Bein, und legen Sie Ihren Fuß an den rechten Oberschenkel an. Versuchen Sie nun, mit dem rechten Arm Ihren rechten Fuß zu erreichen. Wiederholen Sie die Übung für jedes Bein 15 mal. Übungen für die Waden / Achillessehne (8) Legen Sie beide Hände an die Wand, und stützen Sie sich mit Ihrem ganzen Körper ab. Stellen Sie abwechselnd das linke und das rechte Bein nach hinten. Dabei wird das hintere Bein gedehnt. Wiederholen Sie diese Übung 15 mal für jedes Bein. ...
-
Seite 49: Informationspflicht Gemäß Batterieverordnung
Batterien und Akkus gehören nicht in dem Hausmüll. Verbraucher sind gesetzlich verpflichtet, gebrauchte Batterien und Akkus zurückzugeben. Lassen Sie diese nur über den Fachhandel oder durch Batterie‐Sammelstellen entsorgen. Dies ist ein konkreter Beitrag zum Umweltschutz. Seit 1998 verpflichtet die Batterieverordnung alle Bürgerinnen und Bürger, verbrauchte Batterien und Akkus ausschließlich über den Handel oder die speziell dafür eingerichteten Sammelstellen zu entsorgen (gesetzliche Rückgabepflicht). Handel und Hersteller sind verpflichtet, diese Batterien zurückzunehmen und ordnungsgemäß zu verwerten oder als Sondermüll zu beseitigen (gesetzliche Rücknahmepflicht). Falls Sie Ihre Batterien und Akkus bei uns zurückgeben möchten, schicken Sie diese bitte ausreichend frankiert an unsere Adresse. Kennzeichnungspflichtige Batterien sind mit einem der beiden nachstehende Zeichen, bestehend aus einer durchgestrichenen Mülltonne und dem chemischen Symbol des für die Einstufung als schadstoffhaltig ausschlaggebenden Schwermetalls zu versehen. Das chemische Symbol (Cd, Hg oder Pb) wird unter dem Zeichen abgebildet. Diese Zeichen finden Sie auf schadstoffhaltigen Batterien und Akkus: Pb: Batterie oder Akku enthält Blei Cd: Batterie oder Akku enthält Cadmium Hg: Batterie oder Akku enthält Quecksilber Powerpeak ist ein eingetragener Markenname von: Van den Berg Products BV IJzerwerf 10‐12 6641 TK Beuningen Niederlande www.vdbergproducts.com ... -
Seite 50: Garantiebeweis
GARANTIEBEWEIS Dieser Garantieschein deckt Ihr Gerät innerhalb eines Zeitraums von 24 Monaten ab dem Datum des Ankaufs bezüglich Defekten an dem Gerät unter der Voraussetzung ab, dass Sie das Gerät in korrekter Weise benutzt haben, wie es in der Gebrauchsanweisung beschrieben steht. Mängel, die durch unsachgemäße Behandlung, Beschädigung oder Reparaturversuche von Dritten auftreten, fallen nicht unter die Garantie. Die Garantie gilt nicht für das mitgelieferte Zubehör und andere Teile des Geräts, die der Abnutzung unterliegen. Ihre diesbezügliche evtl. Nachbestellung können Sie an www.muppa.de richten. Dieses Gerät ist ausschließlich für die Nutzung im Haushalt bestimmt. Schäden und / oder Störungen aufgrund betriebsmäßiger Nutzung werden von der Garantie ausgeschlossen. Sie können sich auf die Garantie berufen, wenn: • Das Gerat entsprechend der Gebrauchsanweisung, benutzt worden ist • Sie einen gültigen Ankaufsbeweis vorlegen können und dieser nicht auf irgendeine Weise geändert oder unlesbar gemacht wurde; • Das Serviceformular deutlich und vollständig ausgefüllt wurde; • Von dazu nicht autorisierten Reparaturwerkstätten oder dazu nicht befugten Personen keine Eingriffe vorgenommen worden sind; • Der Schaden nicht aufgrund von Fremdeinwirkung auf das Gerät entstanden ist, wie u.a. durch Brandschaden, Wasserschaden, Transportschaden, atmosphärische Entladungen, ungenügende oder falsche Pflege. Sollte trotz unserer sorgfältigen Qualitätskontrolle Ihr Gerät nicht zufrieden stellend funktionieren, können Sie sich auf unseren Service berufen. Wenn Sie unseren Service in Anspruch nehmen wollen, ersuchen wir Sie, uns ein deutlich ausgefülltes Serviceformular mit der Kaufquittung zu übersenden. Das Serviceformular finden Sie im rückwärtigen Teil dieser Gebrauchsanweisung. Wir empfehlen Ihnen in jedem Fall, bei etwaigen Problemen erst die Gebrauchsanweisung sorgfältig zu lesen, ehe Sie sich an uns wenden. ... -
Seite 51: Serviceformular
SERVICEFORMULAR Undeutlich oder unvollständig ausgefüllte Serviceformulare können von uns leider nicht bearbeitet werden. Füllen Sie deshalb das Serviceformular immer so deutlich und vollständig wie möglich aus! Das Produkt: Artikelnummer: FET8321P Artikelumschreibung: Powerpeak Elliptical Trainer Magnetic Geschäft, in dem der Ankauf getätigt wurde:.................. Ankaufsdatum (wie auf der Kaufquittung):..................... Ihre Daten: Name:.............................. Adresse:.............................. PLZ:................................ Ort:................................ Telefon:.............................. E‐Mail:.............................. Umschreibung des Problems: ................................. ................................. ................................. ................................. ................................. ................................. Dieses Formular können Sie zusammen mit der Kaufquittung senden an: Van den Berg Products BV Afdeling Service IJzerwerf 10‐12 NL‐6641 TK Beuningen Niederlande oder faxen an: 02151 – 78 18 638 Service Hot Line: 0180 ‐ 519 519 0 (0,14 €/Min. aus dem Festnetz, Mobilfunk max. 0,42 €/Min.) E‐Mail: service@vdbergproducts.com ...
