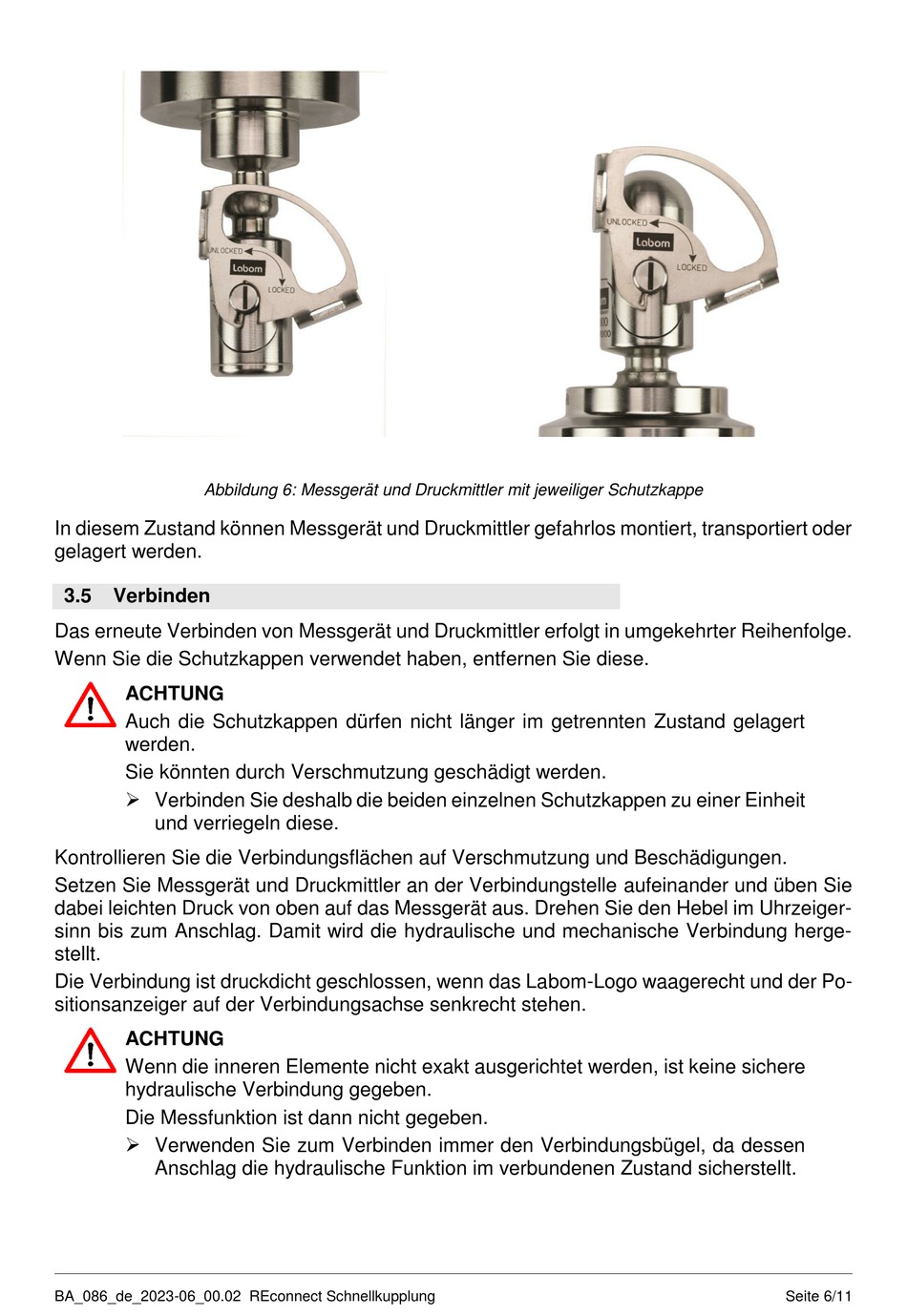

Abbildung 6: Messgerät und Druckmittler mit jeweiliger Schutzkappe
In diesem Zustand können Messgerät und Druckmittler gefahrlos montiert, transportiert oder
gelagert werden.
3.5

Verbinden

Das erneute Verbinden von Messgerät und Druckmittler erfolgt in umgekehrter Reihenfolge.
Wenn Sie die Schutzkappen verwendet haben, entfernen Sie diese.
ACHTUNG
Auch die Schutzkappen dürfen nicht länger im getrennten Zustand gelagert
werden.
Sie könnten durch Verschmutzung geschädigt werden.
 Verbinden Sie deshalb die beiden einzelnen Schutzkappen zu einer Einheit
und verriegeln diese.
Kontrollieren Sie die Verbindungsflächen auf Verschmutzung und Beschädigungen.
Setzen Sie Messgerät und Druckmittler an der Verbindungstelle aufeinander und üben Sie
dabei leichten Druck von oben auf das Messgerät aus. Drehen Sie den Hebel im Uhrzeiger-
sinn bis zum Anschlag. Damit wird die hydraulische und mechanische Verbindung herge-
stellt.
Die Verbindung ist druckdicht geschlossen, wenn das Labom-Logo waagerecht und der Po-
sitionsanzeiger auf der Verbindungsachse senkrecht stehen.
ACHTUNG
Wenn die inneren Elemente nicht exakt ausgerichtet werden, ist keine sichere
hydraulische Verbindung gegeben.
Die Messfunktion ist dann nicht gegeben.
 Verwenden Sie zum Verbinden immer den Verbindungsbügel, da dessen
Anschlag die hydraulische Funktion im verbundenen Zustand sicherstellt.
