3.1
Trennung
Um das Messgerät vom Druckmittler trennen zu können, muss zunächst der Verbindungs-
bügel aufgesteckt werden. Je nach Zustand des Bügels kann das etwas Kraft erfordern.
Achten Sie unbedingt auf den korrekten Sitz des Verbindungsbügels!
Nach dem Aufstecken muss die Achsnabe in der Bügelaussparung oben vollständig anlie-
gen.
Stecken Sie dazu den Bügel von der Messgeräteseite her auf. Die Flügel müssen nach
hinten zeigen. Das Labom-Logo muss sichtbar sein.

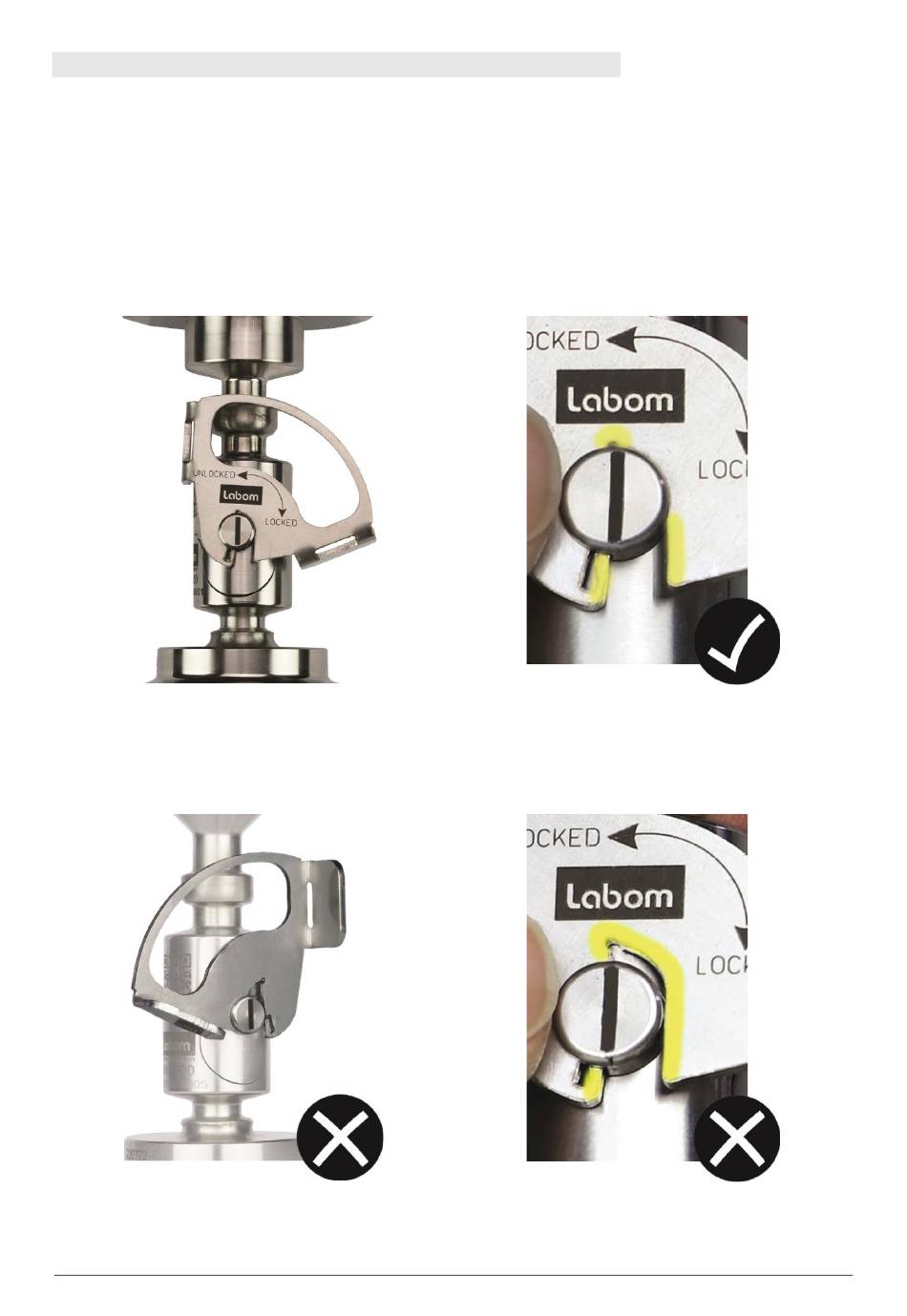

Abbildung 2: Verbindungsbügel sitzt richtig auf
Abbildung 3: Verbindungbügel sitzt falsch auf
BA_086_de_2023-06_00.02 REconnect Schnellkupplung
Seite 3/11
