Drehen Sie den Verbindungsbügel gegen den Uhrzeigersinn bis zum Anschlag. Üben Sie
dabei möglichst einen leichten Druck von oben auf das Gerät aus, um die mechanischen
Bauteile korrekt zu positionieren. Dadurch lässt sich der Bügel leichter drehen.
Die hydraulische und mechanische Verbindung ist nun gelöst. Das Labom-Logo als auch
der Positionsanzeiger auf der Verbindungsachse stehen nun schräg. In dieser Position kann
die Schnellkupplung durch Auseinanderziehen in axialer Richtung getrennt werden.

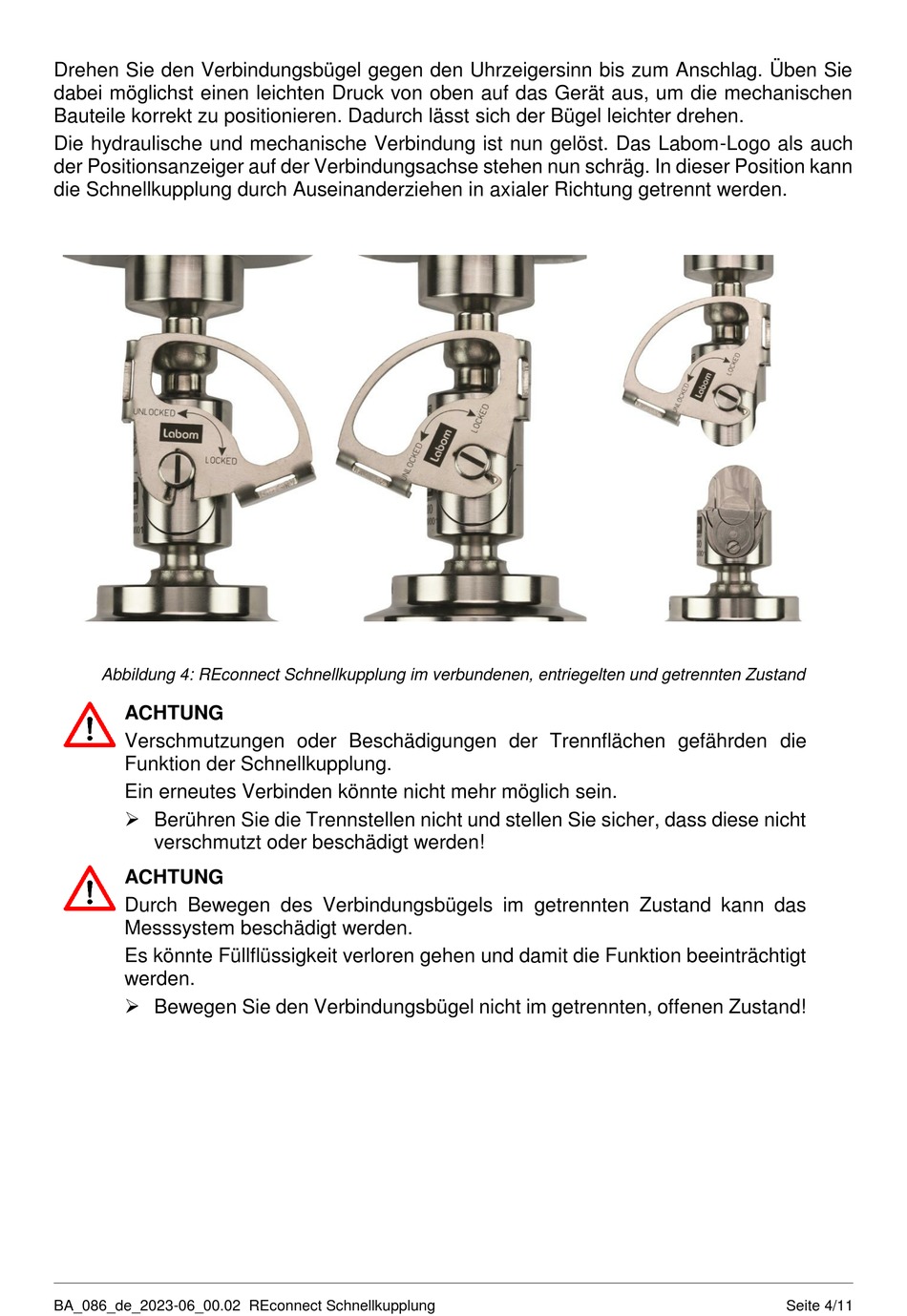

Abbildung 4: REconnect Schnellkupplung im verbundenen, entriegelten und getrennten Zustand
ACHTUNG
Verschmutzungen oder Beschädigungen der Trennflächen gefährden die
Funktion der Schnellkupplung.
Ein erneutes Verbinden könnte nicht mehr möglich sein.
 Berühren Sie die Trennstellen nicht und stellen Sie sicher, dass diese nicht
verschmutzt oder beschädigt werden!
ACHTUNG
Durch Bewegen des Verbindungsbügels im getrennten Zustand kann das
Messsystem beschädigt werden.
Es könnte Füllflüssigkeit verloren gehen und damit die Funktion beeinträchtigt
werden.
 Bewegen Sie den Verbindungsbügel nicht im getrennten, offenen Zustand!
