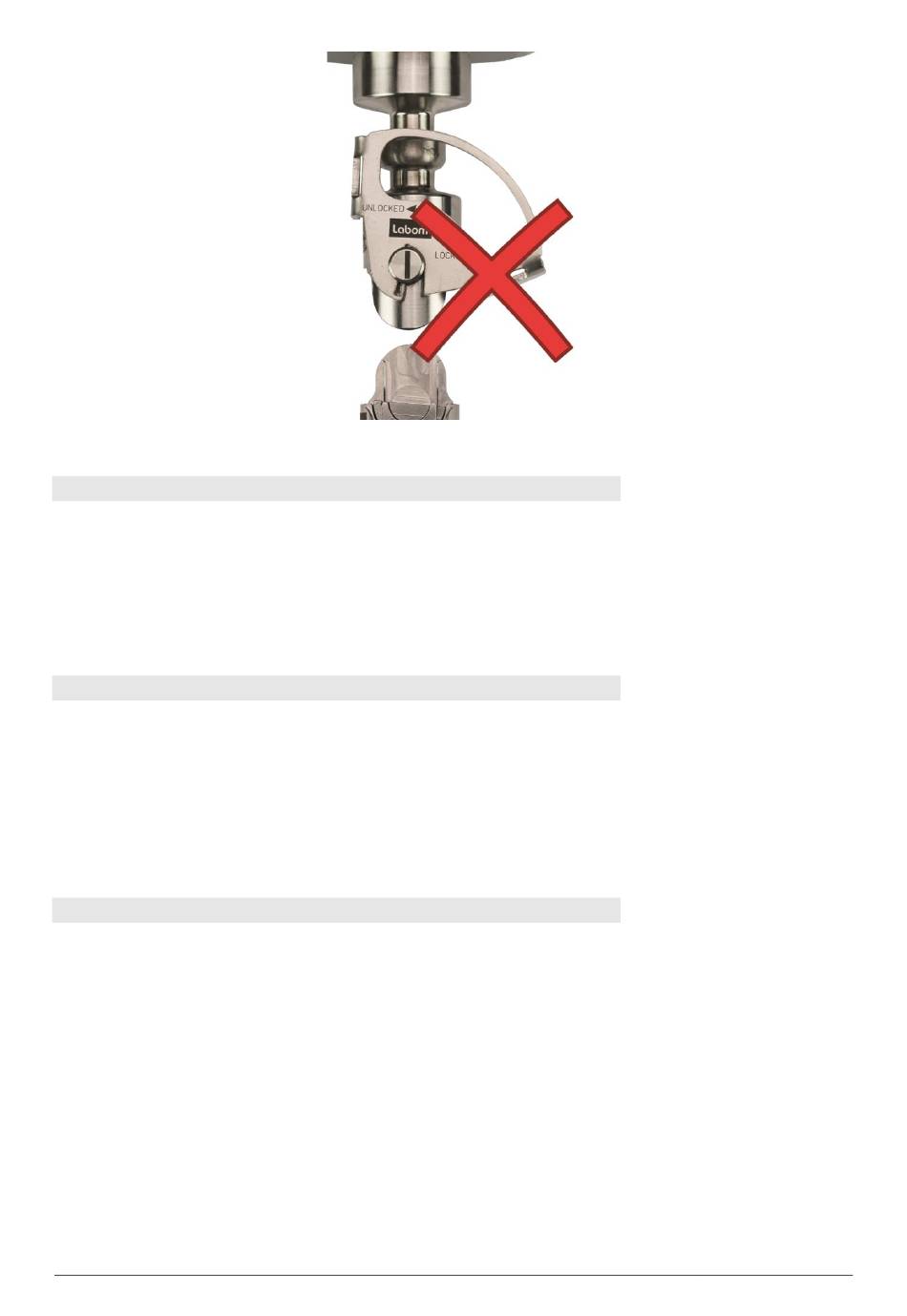

Abbildung 5: Unzulässige Bügelstellung im getrennten Zustand
3.2

Schutz der Trennstellen

Im getrennten Zustand müssen die Trennstellen sicher vor Verschmutzung und Beschädi-
gung geschützt werden. Für eine optimale Funktion wurden die Komponenten mit sehr ge-
ringen Toleranzen hergestellt. Ein erneutes Verbinden ist deshalb nur bei sauberen und
unbeschädigten Trennstellen möglich.
Setzen Sie deshalb direkt nach dem Trennen die passenden Schutzkappen auf, siehe Ka-
pitel 3.4.
3.3 Schutz des Messgerätes
Im getrennten Zustand ist ein Teil der Druckübertragungsflüssigkeit im Messgerät einge-
schlossen. Bei elektronischen Druckmessgeräten (außer CI4350) kann eine Volumenaus-
dehnung durch Temperaturänderung das Messgerät beschädigen. Wenn das Messgerät im
getrennten Zustand mehr als ca. 5 °C Temperaturänderung ausgesetzt sein könnte, ver-
wenden Sie unbedingt die als Zubehör erhältliche Schutzkappe mit Ausgleichsvolumen.
Der Druckmittler ist von diesem Effekt nicht betroffen, da die Membran das Ausdehnungs-
volumen aufnehmen kann.
3.4

Schutzkappen aufsetzen

Um Trennstellen und Messgerät zu schützen, empfiehlt es sich, die Trennstellen mit ent-
sprechenden Schutzkappen zu verschließen.
Die Schutzkappen werden als verbundenes Set mit Verbindungsbügel geliefert. Trennen
Sie zuerst die beiden Schutzkappen voneinander, wie oben für das Gerät beschrieben.
Setzen Sie nun die zylindrische Schutzkappe auf das Messgerät und die halbkugelförmige
Schutzkappe auf den Druckmittler. Verriegeln Sie die Elemente durch Drehen der Verbin-
dungsbügel im Uhrzeigersinn bis zum Anschlag. Das Labom-Logo steht nun waagerecht
und der Positionsanzeiger auf der Verbindungsachse senkrecht. Die Verbindung ist nun
druckdicht geschlossen.
