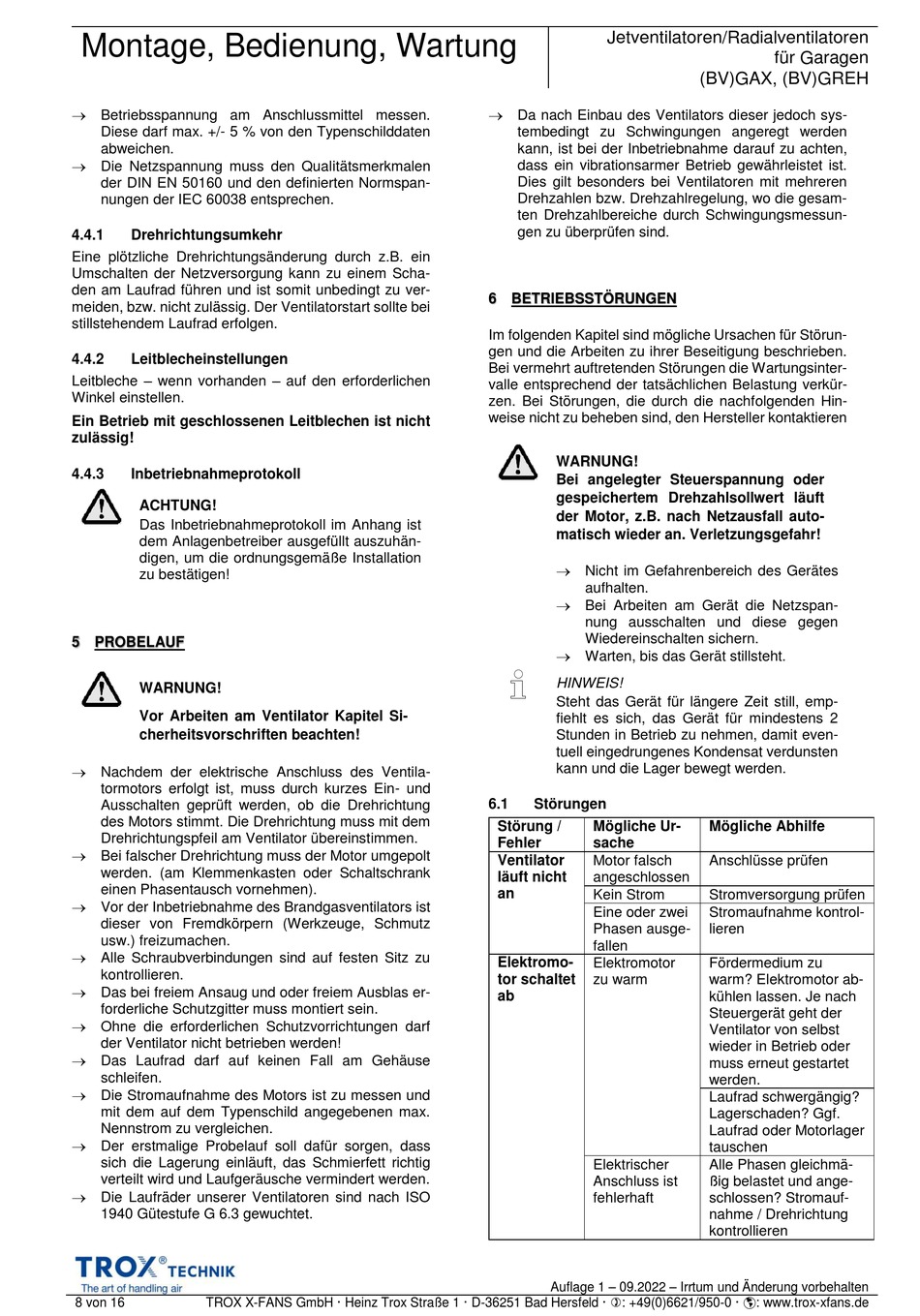

Montage, Bedienung, Wartung
Betriebsspannung am Anschlussmittel messen.
Diese darf max. +/- 5 % von den Typenschilddaten
abweichen.
Die Netzspannung muss den Qualitätsmerkmalen
der DIN EN 50160 und den definierten Normspan-
nungen der IEC 60038 entsprechen.
4.4.1
Drehrichtungsumkehr
Eine plötzliche Drehrichtungsänderung durch z.B. ein
Umschalten der Netzversorgung kann zu einem Scha-
den am Laufrad führen und ist somit unbedingt zu ver-
meiden, bzw. nicht zulässig. Der Ventilatorstart sollte bei
stillstehendem Laufrad erfolgen.
4.4.2
Leitblecheinstellungen
Leitbleche – wenn vorhanden – auf den erforderlichen
Winkel einstellen.
Ein Betrieb mit geschlossenen Leitblechen ist nicht
zulässig!
4.4.3
Inbetriebnahmeprotokoll
ACHTUNG!
Das Inbetriebnahmeprotokoll im Anhang ist
dem Anlagenbetreiber ausgefüllt auszuhän-
digen, um die ordnungsgemäße Installation
zu bestätigen!
5 PROBELAUF
WARNUNG!
Vor Arbeiten am Ventilator Kapitel Si-
cherheitsvorschriften beachten!
Nachdem der elektrische Anschluss des Ventila-
tormotors erfolgt ist, muss durch kurzes Ein- und
Ausschalten geprüft werden, ob die Drehrichtung
des Motors stimmt. Die Drehrichtung muss mit dem
Drehrichtungspfeil am Ventilator übereinstimmen.
Bei falscher Drehrichtung muss der Motor umgepolt
werden. (am Klemmenkasten oder Schaltschrank
einen Phasentausch vornehmen).
Vor der Inbetriebnahme des Brandgasventilators ist
dieser von Fremdkörpern (Werkzeuge, Schmutz
usw.) freizumachen.
Alle Schraubverbindungen sind auf festen Sitz zu
kontrollieren.
Das bei freiem Ansaug und oder freiem Ausblas er-
forderliche Schutzgitter muss montiert sein.
Ohne die erforderlichen Schutzvorrichtungen darf
der Ventilator nicht betrieben werden!
Das Laufrad darf auf keinen Fall am Gehäuse
schleifen.
Die Stromaufnahme des Motors ist zu messen und
mit dem auf dem Typenschild angegebenen max.
Nennstrom zu vergleichen.
Der erstmalige Probelauf soll dafür sorgen, dass
sich die Lagerung einläuft, das Schmierfett richtig
verteilt wird und Laufgeräusche vermindert werden.
Die Laufräder unserer Ventilatoren sind nach ISO
1940 Gütestufe G 6.3 gewuchtet.
TROX X-FANS GmbH · Heinz Trox Straße 1 · D-36251 Bad Hersfeld · : +49(0)6621/950-0 · : www.trox-xfans.de
8 von 16
Jetventilatoren/Radialventilatoren
Da nach Einbau des Ventilators dieser jedoch sys-
tembedingt zu Schwingungen angeregt werden
kann, ist bei der Inbetriebnahme darauf zu achten,
dass ein vibrationsarmer Betrieb gewährleistet ist.
Dies gilt besonders bei Ventilatoren mit mehreren
Drehzahlen bzw. Drehzahlregelung, wo die gesam-
ten Drehzahlbereiche durch Schwingungsmessun-
gen zu überprüfen sind.
6 BETRIEBSSTÖRUNGEN
Im folgenden Kapitel sind mögliche Ursachen für Störun-
gen und die Arbeiten zu ihrer Beseitigung beschrieben.
Bei vermehrt auftretenden Störungen die Wartungsinter-
valle entsprechend der tatsächlichen Belastung verkür-
zen. Bei Störungen, die durch die nachfolgenden Hin-
weise nicht zu beheben sind, den Hersteller kontaktieren
WARNUNG!
Bei angelegter Steuerspannung oder
gespeichertem Drehzahlsollwert läuft
der Motor, z.B. nach Netzausfall auto-
matisch wieder an. Verletzungsgefahr!
Nicht im Gefahrenbereich des Gerätes
aufhalten.
Bei Arbeiten am Gerät die Netzspan-
nung ausschalten und diese gegen
Wiedereinschalten sichern.
Warten, bis das Gerät stillsteht.
HINWEIS!
Steht das Gerät für längere Zeit still, emp-
fiehlt es sich, das Gerät für mindestens 2
Stunden in Betrieb zu nehmen, damit even-
tuell eingedrungenes Kondensat verdunsten
kann und die Lager bewegt werden.
6.1
Störungen
Störung /
Mögliche Ur-
Fehler
sache
Ventilator
Motor falsch
läuft nicht
angeschlossen
an
Kein Strom
Eine oder zwei
Phasen ausge-
fallen
Elektromo-
Elektromotor
tor schaltet
zu warm
ab
Elektrischer
Anschluss ist
fehlerhaft
Auflage 1 – 09.2022 – Irrtum und Änderung vorbehalten
für Garagen
(BV)GAX, (BV)GREH
Mögliche Abhilfe
Anschlüsse prüfen
Stromversorgung prüfen
Stromaufnahme kontrol-
lieren
Fördermedium zu
warm? Elektromotor ab-
kühlen lassen. Je nach
Steuergerät geht der
Ventilator von selbst
wieder in Betrieb oder
muss erneut gestartet
werden.
Laufrad schwergängig?
Lagerschaden? Ggf.
Laufrad oder Motorlager
tauschen
Alle Phasen gleichmä-
ßig belastet und ange-
schlossen? Stromauf-
nahme / Drehrichtung
kontrollieren
