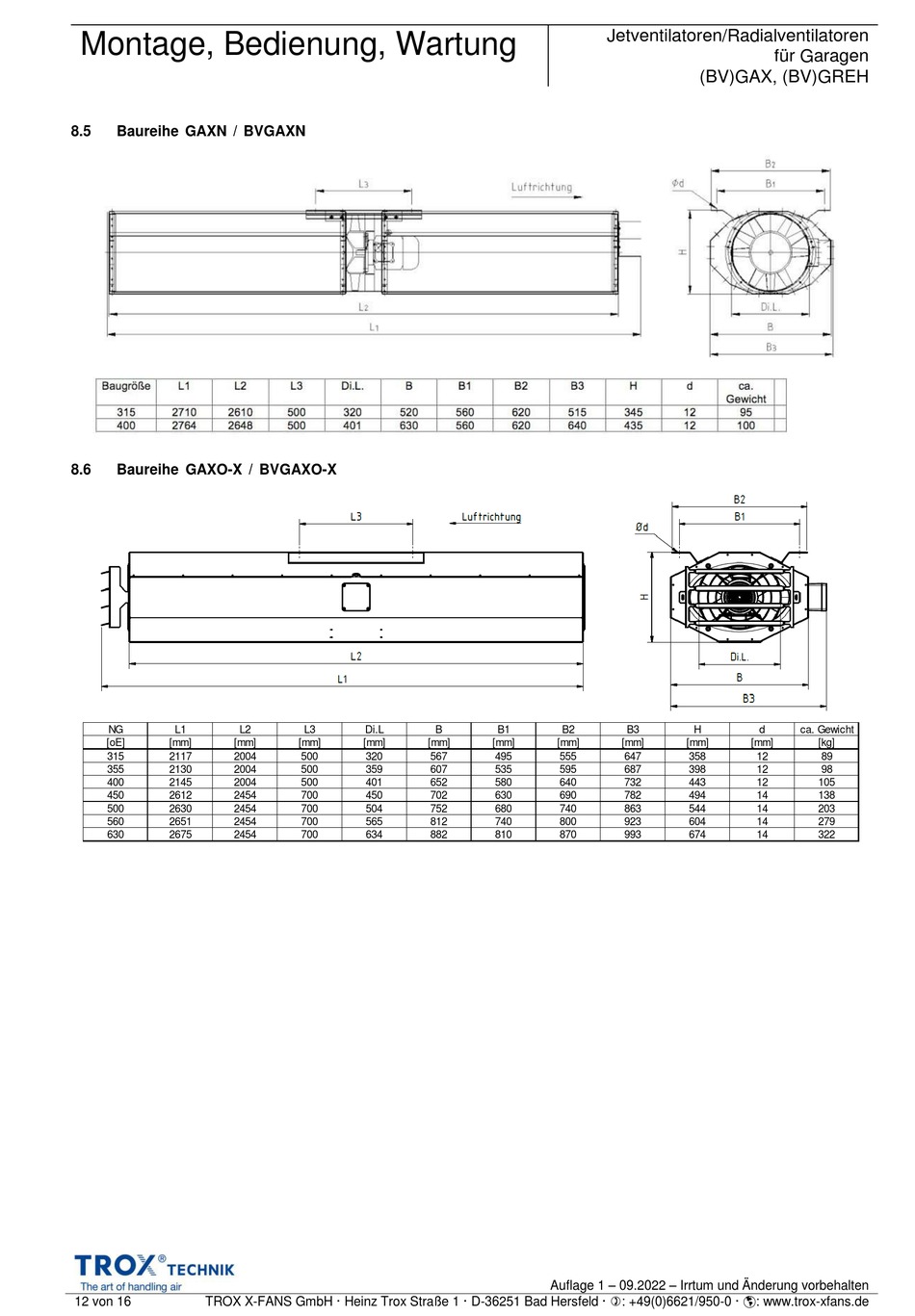

Baureihe Gaxn / Bvgaxn; Baureihe Gaxo-X / Bvgaxo-X - Trox GAX Bedienungsanleitung

Montage, Bedienung, Wartung
8.5

Baureihe GAXN / BVGAXN

8.6

Baureihe GAXO-X / BVGAXO-X

NG L1 L2
[oE] [mm] [mm]
315 2117 2004
355 2130 2004
400 2145 2004
450 2612 2454
500 2630 2454
560 2651 2454
630 2675 2454
