Bedienungsanleitung

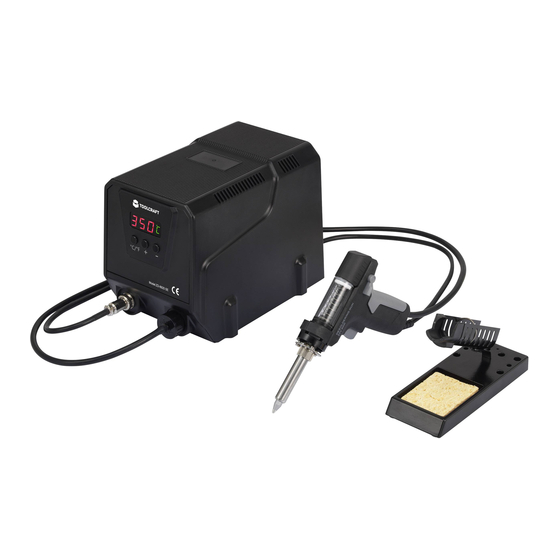

Regelbare digitale Entlötstation
Best.-Nr. 2621034
Operating Instructions
Adjustable digital desoldering station
Item No. 2621034
Notice d'emploi
Station de dessoudage numérique
réglable
N° de commande 2621034
Gebruiksaanwijzing
Regelbaar digitaal desoldeerstation
Bestelnr. 2621034
Seite 2 - 14
Page 15 - 27
Page 28 - 40
Pagina 41 - 53
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für TOOLCRAFT TO-7863102
Inhaltszusammenfassung für TOOLCRAFT TO-7863102
- Seite 1 Bedienungsanleitung Regelbare digitale Entlötstation Best.-Nr. 2621034 Seite 2 - 14 Operating Instructions Adjustable digital desoldering station Item No. 2621034 Page 15 - 27 Notice d’emploi Station de dessoudage numérique réglable N° de commande 2621034 Page 28 - 40 Gebruiksaanwijzing Regelbaar digitaal desoldeerstation Bestelnr.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................3 Symbol-Erklärung ..............................3 Bestimmungsgemäße Verwendung ........................4 Lieferumfang ................................4 Wichtige Sicherheitshinweise ..........................5 Allgemeine Sicherheitshinweise ..........................6 a) Allgemein ...............................6 b) Netzkabel/Netzspannung ..........................6 c) Betrieb ................................7 Bedienelemente ..............................8 Inbetriebnahme ..............................9 a) Aufstellort/Anschluss .............................9 b) Ein-/Ausschalten ............................9 c) Temperatur einstellen ............................9 Entlöten/Absaugen ............................10 10. -
Seite 3: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 4: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Das Produkt eignet sich zum Schmelzen und Absaugen von bleifreiem Weichlot. Die Temperatur der Spitze der Entlötpistole ist einstellbar. Das Produkt ist nicht zum Entlöten von bleihaltigem Lot vorgesehen. Die Spannungsversorgung erfolgt über eine haushaltsübliche Netzsteckdose. Eine Verwendung ist nur in geschlossenen Räumen, also nicht im Freien erlaubt. Der Kontakt mit Feuchtigkeit, z.B. im Badezimmer u.ä. -
Seite 5: Wichtige Sicherheitshinweise
5. Wichtige Sicherheitshinweise • Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. •... -
Seite 6: Allgemeine Sicherheitshinweise
6. Allgemeine Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. -
Seite 7: Betrieb
• Ziehen Sie den Netzstecker niemals am Kabel aus der Netzsteckdose. • Wenn das Netzkabel oder das Produkt Beschädigungen aufweist, so fassen Sie es nicht an, es besteht Lebensgefahr durch einen elektrischen Schlag! Schalten Sie zuerst die Netzspannung für die Netzsteckdose ab, an der das Netzkabel angeschlossen ist (zugehörigen Sicherungsautomat abschalten bzw. Sicherung herausdrehen, anschließend Fehlerstromschutzschalter (FI-Schutzschalter) abschalten, so dass die Netzsteckdose allpolig von der Netzspannung getrennt ist). -
Seite 8: Bedienelemente
• Lotreste lagern sich auch in der Spitze und im Innenrohr des Heizelements ab. Diese Lotreste verlangsamen den Aufheizvorgang und verringern die Saugeffizienz. Falls Sie einen Leistungsabfall beim Absaugen feststellen, ersetzen Sie die Baumwollfilterscheiben und reinigen Sie die Spitze sowie das Innenrohr des Heizelements mit dem beiliegenden Reinigungswerkzeug. • Falls Sie das Innenrohr des Heizelements nach der Verwendung nicht rechtzeitig reinigen, werden die Lotreste mit der Zeit die Entlötpistole verstopfen. -
Seite 9: Inbetriebnahme
8. Inbetriebnahme a) Aufstellort/Anschluss Schützen Sie hitzeempfindliche Oberflächen durch eine geeignete Unterlage. Stellen Sie das Produkt niemals auf wertvolle Möbeloberflächen, Böden oder Teppiche. Halten Sie ausreichend Abstand zu brennbaren oder leicht entflammbaren Gegenständen ein (z. B. Vorhänge). • Platzieren Sie das Produkt auf einer waagerechten, stabilen, ausreichend großen Fläche. • Bauen Sie den Ablageständer zusammen. Stecken Sie die Metallzunge der Halterung in den passenden Schlitz des Sockels. Die Halterung muss sich oberhalb der Schwammablage befinden. -
Seite 10: Entlöten/Absaugen
9. Entlöten/Absaugen Stecken Sie die Entlötpistole beim Aufheizen, Abkühlen und bei Pausen immer in den Ablageständer. Achten Sie beim Entlöten immer darauf, dass die Leiterbahnen nicht zu lange aufgeheizt werden, da sie sich andernfalls vom Trägermaterial lösen können. • Schalten Sie die Station ein und stellen Sie die gewünschte Temperatur ein. •... -
Seite 11: Spitze Wechseln
10. Spitze wechseln Falls die Effizienz beim Entlöten spürbar abnimmt, obwohl Sie das Produkt gereinigt und die Filter ersetzt haben, kann es sein, dass die Öffnung der Spitze mit der Zeit durch Korrosion zu stark vergrößert wurde. In diesem Fall sollte die Spitze ersetzt werden. Verwenden Sie ausschließlich die im Lieferumfang enthaltenen Ersatzspitzen oder identische Spitzen. Beim Einsatz anderer Spitzen kann es zu einer falschen Temperaturmessung kommen (die tatsächliche Temperatur der Spitze stimmt nicht mit der Temperaturanzeige überein). -
Seite 12: Pflege Und Reinigung
11. Pflege und Reinigung a) Allgemein Verwenden Sie auf keinen Fall aggressive Reinigungsmittel, Reinigungsalkohol oder andere chemische Lösungen, da dadurch das Gehäuse angegriffen oder gar die Funktion beeinträchtigt werden kann. • Trennen Sie das Produkt vor jeder Reinigung von der Stromversorgung. Ziehen Sie den Netzstecker aus der Netzsteckdose. • Lassen Sie die Entlötpistole vor einer Reinigung vollständig abkühlen. •... -
Seite 13: Entlötpistole Reinigen
Gummikappe Glasrohr Baumwollfilter Feder Metallplatte • Setzen Sie die Feder wieder in das Glasrohr ein. • Setzen Sie das Glasrohr wieder in die Entlötpistole ein. • Drücken Sie den Verschluss in Richtung des Glasrohrs, bis der Entriegelungshebel in die untere Position springt. c) Entlötpistole reinigen Falls die Saugeffizienz spürbar abnimmt, unterbrechen Sie den Vorgang und reinigen Sie sofort die Entlötpistole. -
Seite 14: Entsorgung
12. Entsorgung Alle Elektro- und Elektronikgeräte, die auf den europäischen Markt gebracht werden, müssen mit diesem Symbol gekennzeichnet werden. Dieses Symbol weist darauf hin, dass dieses Gerät am Ende seiner Lebensdauer getrennt von unsortiertem Siedlungsabfall zu entsorgen ist. Jeder Besitzer von Altgeräten ist verpflichtet, Altgeräte einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die Endnutzer sind verpflichtet, Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei zu trennen. - Seite 56 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2022 by Conrad Electronic SE. This is a publication by Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). All rights including translation reserved. Reproduction by any method, e.g. photocopy, microfilming, or the capture in electronic data processing systems require the prior written approval by the editor. Reprinting, also in part, is prohibited. This publication represents the technical status at the time of printing.
